Выключатель аварийной сигнализации: основа коммутации «аварийки»
В соответствии с действующими стандартами, на каждом автомобиле должна присутствовать световая аварийная сигнализация, управляемая специальным выключателем. Все о выключателях аварийной сигнализации, их типах, конструкции и работе, а также о верном выборе и замене этих устройств — узнайте из статьи.
Назначение и роль выключателя аварийной сигнализации в транспортном средстве
Выключатель аварийной сигнализации (выключатель «аварийки») — орган управления системой световой сигнализации автомобилей и иных ТС; выключатель специальной конструкции (устройство коммутации), обеспечивающее ручное включение и выключение световой аварийной сигнализации, а также визуальный контроль функционирования данной системы.
В соответствии с действующими российскими и международными стандартами, каждое колесное транспортное средство должно оснащаться световой аварийной сигнализацией («аварийкой»). Данная система служит для оповещения других участников дорожного движения о различных потенциально опасных или аварийных ситуациях — ДТП, остановках в запрещенном месте, необходимости оказания медицинской помощи водителю или пассажиру, во время буксировки другого автомобиля, в случае ослепления водителя в темное время суток (фарами встречного транспорта), а также при выполнении посадки/высадки детей из автобусов и иных специальных транспортных средств, и т.д.
Конструкция выключателя аварийной сигнализации
«Аварийка» строится на основе указателей поворота (основных и повторителей, если они предусмотрены), которые при включении системы сразу все переводятся в прерывистый режим работы. Коммутация указателей поворота для их перевода в прерывистый режим (моргание) осуществляется специальным выключателем, расположенном на приборной панели. Выключатель является важной деталью системы, его неисправность приводит к некорректной работе «аварийки» или полному ее выходу из строя — это снижает безопасность транспортного средства и делает невозможным прохождение техосмотра. Поэтому неисправный выключатель должен как можно скорее меняться на новый, а, чтобы сделать правильный ремонт, необходимо разобраться в существующих типах этих устройств, их конструкции, работе и особенностях.
Типы, устройство и принцип работы выключателя аварийной сигнализации

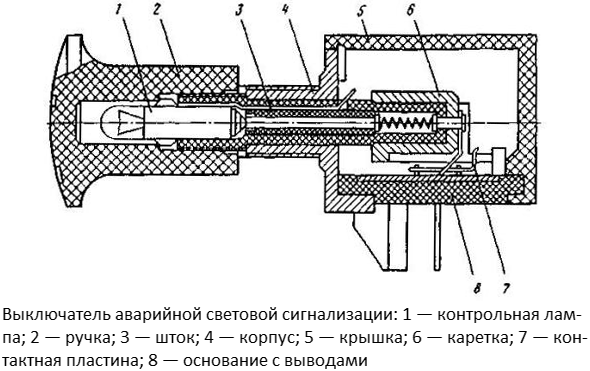

Существующие сегодня выключатели имеют принципиально одинаковую конструкцию, отличаясь лишь внешним исполнением и некоторыми деталями. В основе устройства лежит контактная группа из подвижных и неподвижных контактов, часть которых является нормально замкнутыми (в выключенном положении замыкают цепь), а часть — нормально разомкнутыми (в выключенном положении размыкают цепь). Количество контактов может достигать 6-8 и более, с их помощью осуществляется коммутация сразу большого числа цепей — всех указателей поворота с соответствующими реле, а также встроенной в выключатель сигнальной лампы/светодиода.
Контактная группа помещена в пластиковый (реже — в металлический) корпус, на лицевой поверхности которого располагается кнопка/клавиша управления, а на задней части — клеммы для подключения к электрической системе транспортного средства. Наиболее часто применяются стандартные ножевые клеммы, совместимые с соответствующими клеммными колодками или индивидуальными клеммами. В отечественных автомобилях широкое распространение получили выключатели со стандартизированным расположением клемм по кругу, под такие устройства выпускаются соответствующие клеммные колодки.
На корпусе выключателя располагаются монтажные элементы, посредством которых устройство фиксируется в предназначенном для него месте — в приборной панели или в рулевой колонке. В автомобилях ранних годов выпуска, а также во многих современных отечественных грузовиках монтаж выключателей осуществляется винтами или гайками (одна гайка наворачивается на предусмотренную на корпусе резьбу). В новых транспортных средствах выключатели чаще устанавливаются без применения какого-либо резьбового крепежа — для этого на корпусе устройства выполняются пластиковые защелки, пружины и упоры.

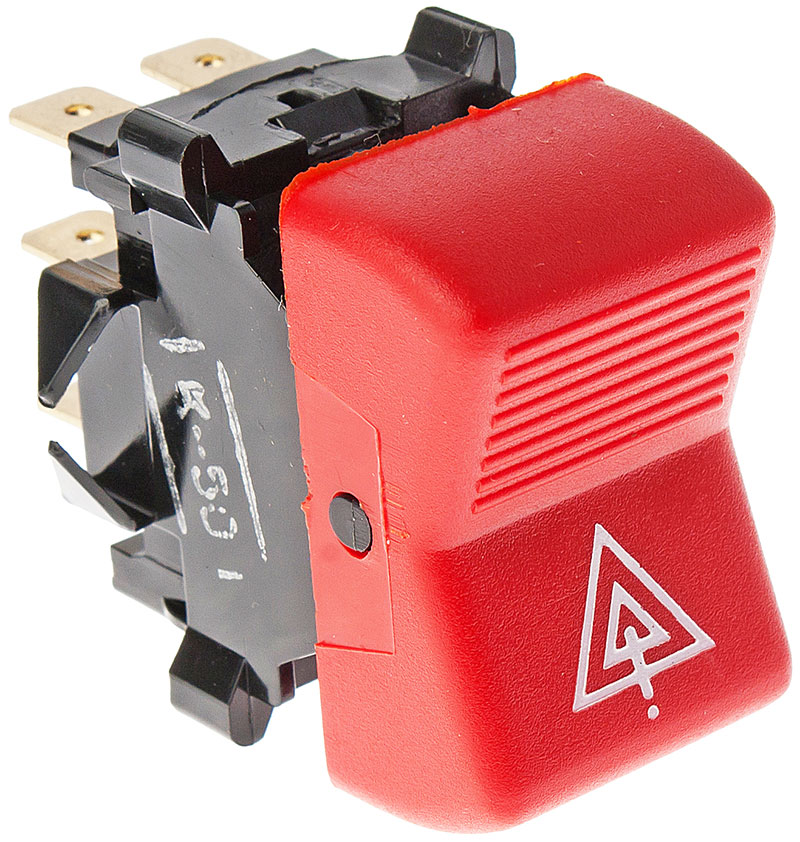

Клавишный выключатель

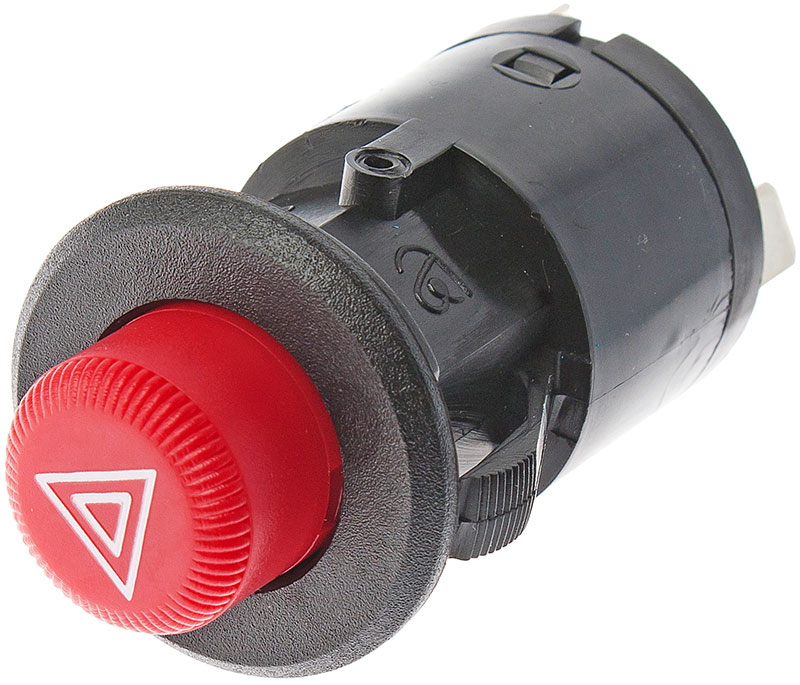

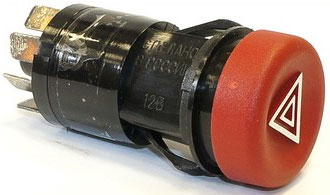

Кнопочный выключатель
По способу управления выключатели аварийной сигнализации бывают двух типов:
- С фиксируемой кнопкой;
- С клавишным переключателем.
Устройства первого типа оснащаются кнопкой с механизмом фиксации, включение и выключение сигнализации осуществляется нажатием на кнопку — она переводится в то или иное положение, удерживаясь в нем и обеспечивая коммутацию цепей указателей поворота. Благодаря механизму фиксации держать кнопку пальцем нет необходимости. Обычно кнопка выполняется круглой и имеет большие размеры, хотя в современных автомобилях можно встретить кнопки различных форм (квадратные, овальные, треугольники, сложной формы), которые вписываются в общий дизайн салона и приборной панели.
Устройства второго типа оснащаются клавишным переключателем с двумя фиксированными положениями, включение и отключение «аварийки» осуществляется нажатием на соответствующую сторону клавиши. Как и кнопки, клавиши могут иметь более или менее стандартизированный дизайн, или выполняться для применения в конкретном модельном ряду автомобилей.
Все выключатели «аварийки» стандартно обозначаются пиктограммой в виде треугольника, который может иметь одно из трех исполнений:
- В современных ТС — очерченный двойной белой полосой треугольник, расположенный на красном фоне;
- В старых ТС — очерченный широкой белой полосой треугольник, расположенный на красном фоне;
- Реже в современных ТС — очерченный двойной красной полосой треугольник, расположенный на черном фоне (вписывается в общий темный дизайн приборной панели).
Под кнопкой/клавишей выключателя (или непосредственно в ней) располагается индикаторная лампа/светодиод, которая работает в прерывистом режиме синхронно с указателями поворота — так обеспечивается контроль работы аварийной сигнализации. Лампа/светодиод располагается либо непосредственно под прозрачной кнопкой, либо под прозрачным окошком в кнопке/клавише.

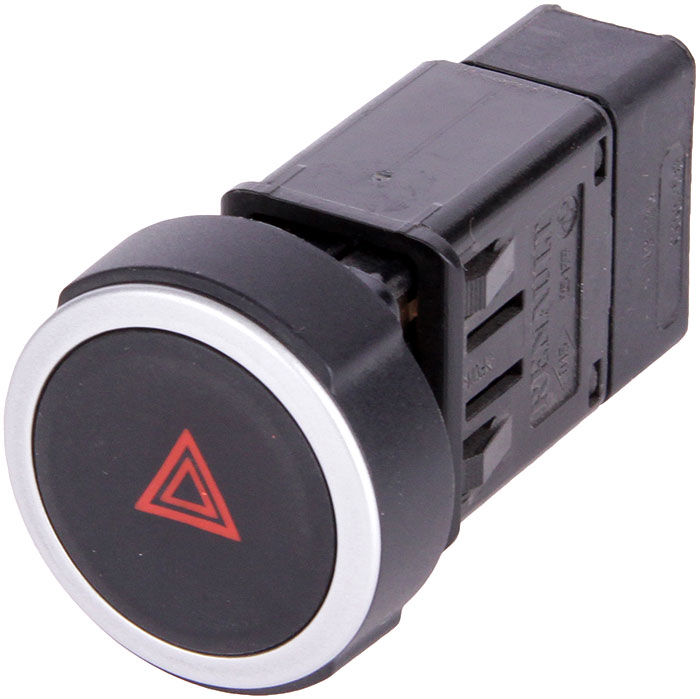

Выключатель — красный треугольник на черном фоне
Выключатели выпускаются на напряжение питания 12 и 24 вольта и обычно имеют рабочий ток не более 5 ампер. Их подключение к электросети ТС выполняется таким образом, чтобы при включении сигнализации сразу все указатели поворота и сигнальная лампа подключались к реле указателей поворота и аварийной сигнализации, а при выключении сигнализации эти цепи были разомкнуты (и замыкались только соответствующими выключателями поворотников). При этом выключатель обеспечивает такую коммутацию цепей, при которой аварийная сигнализация работает даже при неисправности одного или нескольких указателей поворота.
Вопросы выбора и замены выключателя аварийной сигнализации
Если выключатель аварийной сигнализации вышел из строя, то его необходимо как можно скорее заменить — это одно из условий безопасной эксплуатации транспортного средства. При подборе нового выключателя необходимо учитывать тип, конструктивные особенности характеристики старого. Если речь идет о новом автомобиле на гарантии, то следует покупать выключатель только указанного производителем каталожного номера, в противном случае есть риск потери гарантии. Для автомобилей в постгарантийный период можно применять и иные выключатели, главное — чтобы они подходили по электрическим характеристикам (напряжению питания и току) и установочным размерам. При выборе выключателя под другое напряжение очень высок риск некорректной работы или возникновения аварийной ситуации (в том числе и пожара).
Замену выключателя аварийной световой сигнализации необходимо выполнять в соответствии с инструкцией по ремонту данного конкретного транспортного средства. В общем случае данная работа сводится к демонтажу и отключению старого выключателя, и установке на его место нового. В современных автомобилях для демонтажа выключатель необходимо поддеть с помощью отвертки или специального инструмента (лопатки), в старых ТС может потребоваться выкрутить два-три винта или одну гайку. Естественно, что все работы необходимо проводить только после снятия клеммы с аккумулятора.
Если выключатель правильно подобран и установлен, то «аварийка» начинает сразу работать, обеспечивая выполнение требований Правил дорожного движения и международных стандартов.
