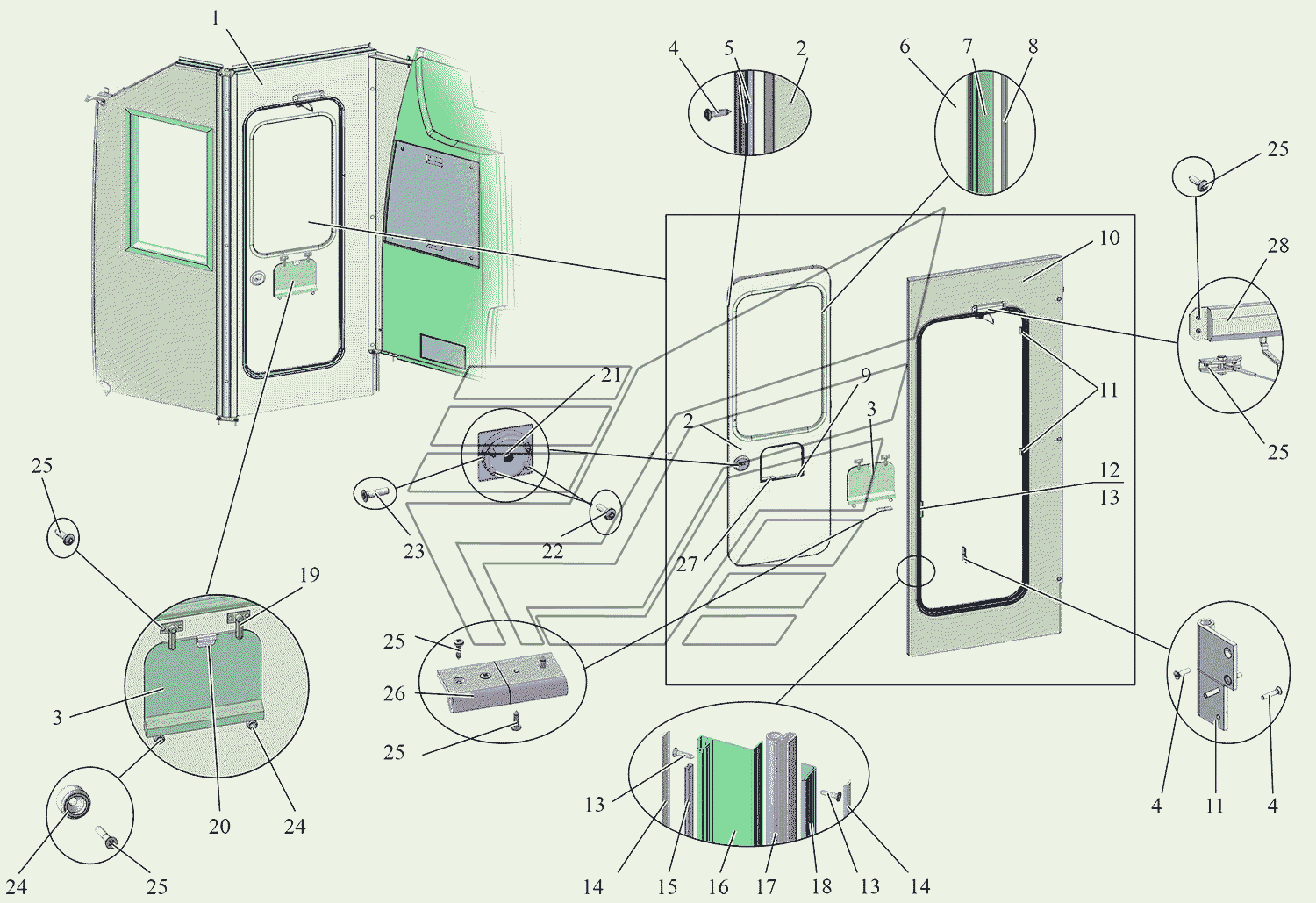

Установка двери перегородки 203Т0М-7810010-70 (лист 3) МАЗ-215. Каталог 2015г.

Установка окон перегородки 203Т0М-7810010-20,70 (лист 2) МАЗ-215 Установка перегородки 203065-7800010-50 МАЗ-215

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Стенка

Заводской номер: 203T0M-7810303-70 Количество на модель: 1

203T0M-7810303-70

1

2

Номер детали на чертеже:

2

Стенка

Заводской номер: 203T0M-7810308-70 Количество на модель: 1

203T0M-7810308-70

1

3

Номер детали на чертеже:

3

Профиль

Заводской номер: 203Т0М-7810304-70 Количество на модель: 1

203Т0М-7810304-70

1

4

Номер детали на чертеже:

4

Шуруп 2.4х30

Заводской номер: 248241 Количество на модель: 24

248241

24

6

Номер детали на чертеже:

6

Стекло

Заводской номер: 103-7803070-70 Количество на модель: 1

103-7803070-70

1

7

Номер детали на чертеже:

7

Профиль неоткрывающего окна

Заводской номер: 103-7810434-70 Количество на модель: 1

103-7810434-70

1

8

Номер детали на чертеже:

8

Профиль замковый

Заводской номер: 103-7810432-70 Количество на модель: 1

103-7810432-70

1

9

Номер детали на чертеже:

9

Профиль

Заводской номер: 103-7810754-60 Количество на модель: 1

103-7810754-60

1

10

Номер детали на чертеже:

10

Стенка

Заводской номер: 203T0M-78103508-70 Количество на модель: 1

203T0M-78103508-70

1

11

Номер детали на чертеже:

11

Петля

Заводской номер: 81321-6201061-10 Количество на модель: 3

81321-6201061-10

3

12

Номер детали на чертеже:

12

Накладка

Заводской номер: 8132-6201094 Количество на модель: 1

8132-6201094

1

13

Номер детали на чертеже:

13

Шуруп 4х16

Заводской номер: 247545 Количество на модель: 80

247545

80

14

Номер детали на чертеже:

14

Профиль заполнитель

Заводской номер: 103-7810760-70 Количество на модель: 2

103-7810760-70

2

15

Номер детали на чертеже:

15

Профиль подкладной

Заводской номер: 203T0M-7810750-70 Количество на модель: 1

203T0M-7810750-70

1

16

Номер детали на чертеже:

16

Профиль

Заводской номер: 203T0M-7810438-70 Количество на модель: 1

203T0M-7810438-70

1

17

Номер детали на чертеже:

17

Уплотнитель

Заводской номер: 203T0M-7810764-70 Количество на модель: 1

203T0M-7810764-70

1

18

Номер детали на чертеже:

18

Профиль

Заводской номер: 203T0M-7810754-70 Количество на модель: 1

203T0M-7810754-70

1

19

Номер детали на чертеже:

19

Защелка двери

Заводской номер: 8132-6201076 Количество на модель: 2

8132-6201076

2

20

Номер детали на чертеже:

20

Ручка

Заводской номер: 101-5702360 Количество на модель: 1

101-5702360

1

20

Номер детали на чертеже:

20

Ручка

Заводской номер: ФБ-641-00.00 Количество на модель: 1

ФБ-641-00.00

1

21

Номер детали на чертеже:

21

Устройство запорное

Заводской номер: Ш120-0000 Количество на модель: 1

Ш120-0000

1

22

Номер детали на чертеже:

22

Винт 2М5-6gх12

Заводской номер: 231578 Количество на модель: 4

231578

4

23

Номер детали на чертеже:

23

Винт М4-6gх14

Заводской номер: 231553 Количество на модель: 3

231553

3

24

Номер детали на чертеже:

24

Буфер

Заводской номер: 101-6106222 Количество на модель: 3

101-6106222

3

25

Номер детали на чертеже:

25

Винт

Заводской номер: ВинтDIN7982St3,5х19-С-Н Количество на модель: 27

ВинтDIN7982St3,5х19-С-Н

27

26

Номер детали на чертеже:

26

Дверная петля

Заводской номер: 81321-6201061 Количество на модель: 1

81321-6201061

1

27

Номер детали на чертеже:

27

Дверная петля

Заводской номер: 8132-6201060 Количество на модель: 1

8132-6201060

1

28

Номер детали на чертеже:

28

Доводчик дверной

Заводской номер: Доводчик Количество на модель: 1

Доводчик

1
