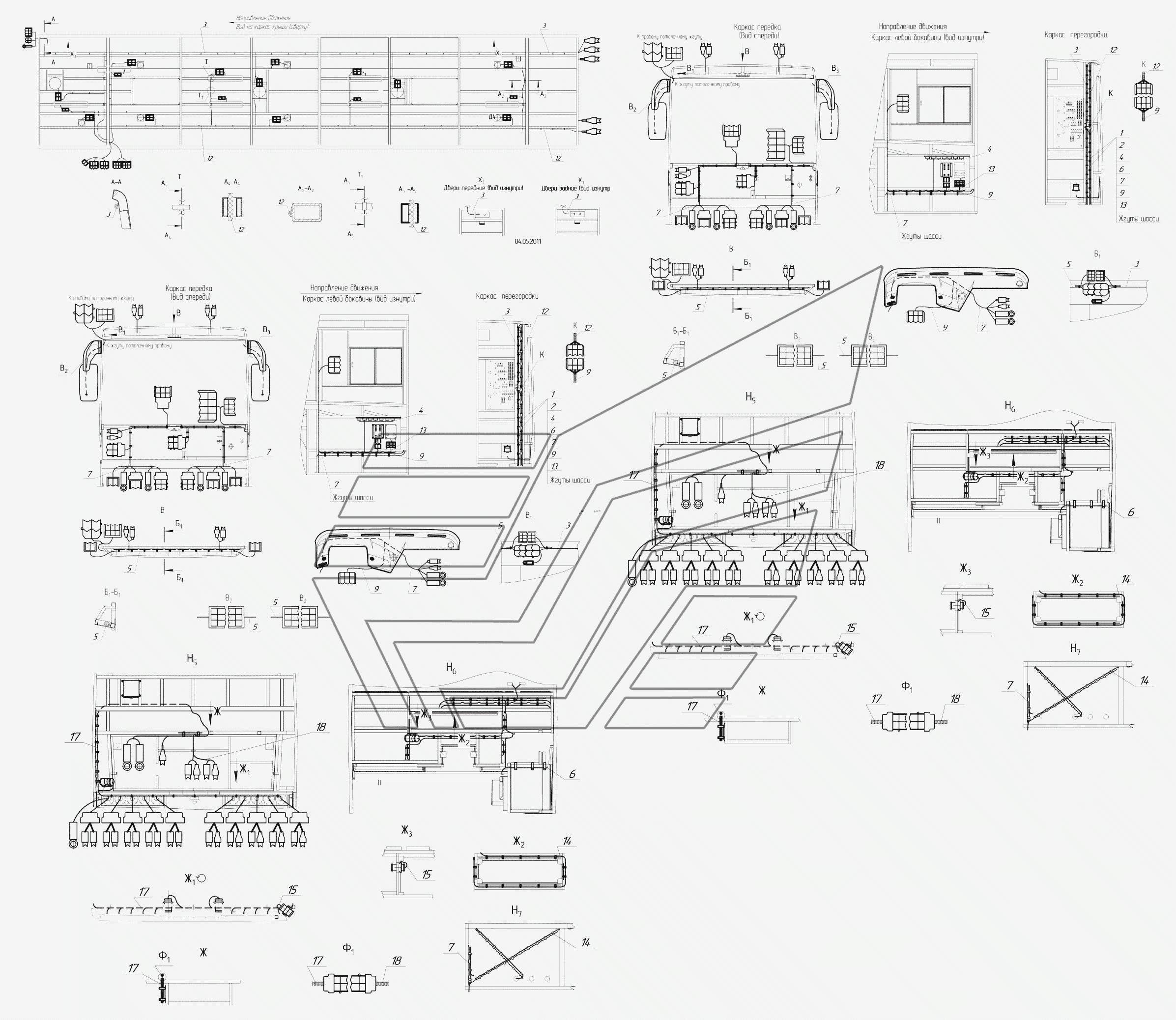

5299-17-32-3700000 – Электромонтажный чертеж НефАЗ-5299-17-42. Каталог 2014г.

5299-10-3105010 – Установка запасного колеса НефАЗ-5299-17-42 5299-10-3700003 – Электромонтажный чертеж панелей приборов НефАЗ-5299-17-42

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
8
9
12
13
14
15
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Жгут отопителей

Заводской номер: 5299-08-3724090-45 Количество на модель: 1
5299-08-3724090-45
1
2

Номер детали на чертеже:

2

Жгут центральный

Заводской номер: 5299-08-3724150 Количество на модель: 1
5299-08-3724150
1
3

Номер детали на чертеже:

3

Жгут потолочный правый

Заводской номер: 5299-08-3724300 Количество на модель: 1
5299-08-3724300
1
4

Номер детали на чертеже:

4

Жгут переходной

Заводской номер: 5299-37-3724400 Количество на модель: 1
5299-37-3724400
1
5

Номер детали на чертеже:

5

Жгут

Заводской номер: 5299-08-3724011 Количество на модель: 1
5299-08-3724011
1
7

Номер детали на чертеже:

7

Жгут передний

Заводской номер: 5299-3724100 Количество на модель:
5299-3724100
8

Номер детали на чертеже:

8

Жгут контакта магнитоуправляемый герметизированный

Заводской номер: 5299-3724102 Количество на модель: 1
5299-3724102
1
9

Номер детали на чертеже:

9

Информационный жгут

Заводской номер: 5299-3724117 Количество на модель: 1
5299-3724117
1
12

Номер детали на чертеже:

12

Жгут потолочный левый

Заводской номер: 5299-3724200 Количество на модель: 1
5299-3724200
1
13

Номер детали на чертеже:

13

Жгут управления

Заводской номер: 5299-3724260 Количество на модель: 1
5299-3724260
1
14

Номер детали на чертеже:

14

Жгут управления

Заводской номер: 5299-3724261 Количество на модель: 1
5299-3724261
1
15

Номер детали на чертеже:

15

Жгут генераторов пожаротушения

Заводской номер: 5299-3724262 Количество на модель: 1
5299-3724262
1
17

Номер детали на чертеже:

17

Жгут задних фонарей

Заводской номер: 5299-3724777 Количество на модель: 1
5299-3724777
1
18

Номер детали на чертеже:

18

Крышка блока коммутации

Заводской номер: 5299-3724780 Количество на модель: 1
5299-3724780
1
