A229-5302 Обшивка передка в сборе ZK6121HQ Автобус ZK6121HQ. Каталог 2012г.

A229-5915-02 Комплект сборки двери заднего отсека задних колес правой стороны (924) Автобус ZK6121HQ A229-3703-01 Сборка аккумуляторной батареи ZK6121HQ Автобус ZK6121HQ

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

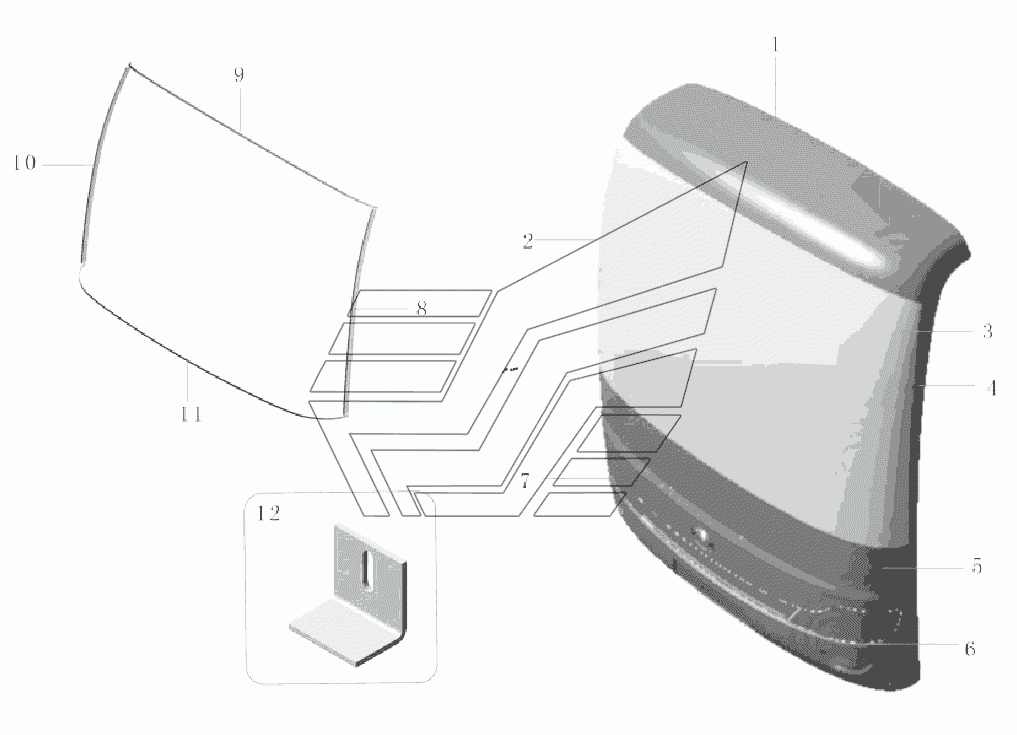

Номер детали на чертеже:

1

Обшивка потолка передка

Заводской номер: 5302-02973 Количество на модель: 1

5302-02973

1

2

Номер детали на чертеже:

2

Обшивка правого бока передка

Заводской номер: 5302-02757 Количество на модель: 1

5302-02757

1

3

Номер детали на чертеже:

3

Стекло заднего ветрового окна

Заводской номер: 5302-02963 Количество на модель: 1

5302-02963

1

4

Номер детали на чертеже:

4

Левая обшивка передка

Заводской номер: 5302-02756 Количество на модель: 1

5302-02756

1

5

Номер детали на чертеже:

5

Средняя обшивка

Заводской номер: 5302-03378 Количество на модель: 1

5302-03378

1

6

Номер детали на чертеже:

6

Обшивки рамы левой лампы

Заводской номер: 5302-03391 Количество на модель: 1

5302-03391

1

7

Номер детали на чертеже:

7

Обшивки рамы правой лампы

Заводской номер: 5302-03392 Количество на модель: 1

5302-03392

1

8

Номер детали на чертеже:

8

Стопорное отверстие

Заводской номер: 5302-02762 Количество на модель: 1

5302-02762

1

9

Номер детали на чертеже:

9

Стопорное отверстие

Заводской номер: 5302-02760 Количество на модель: 1

5302-02760

1

10

Номер детали на чертеже:

10

Стопорное отверстие

Заводской номер: 5302-02763 Количество на модель: 1

5302-02763

1

11

Номер детали на чертеже:

11

Стопорное отверстие

Заводской номер: 5302-02761 Количество на модель: 1

5302-02761

1
