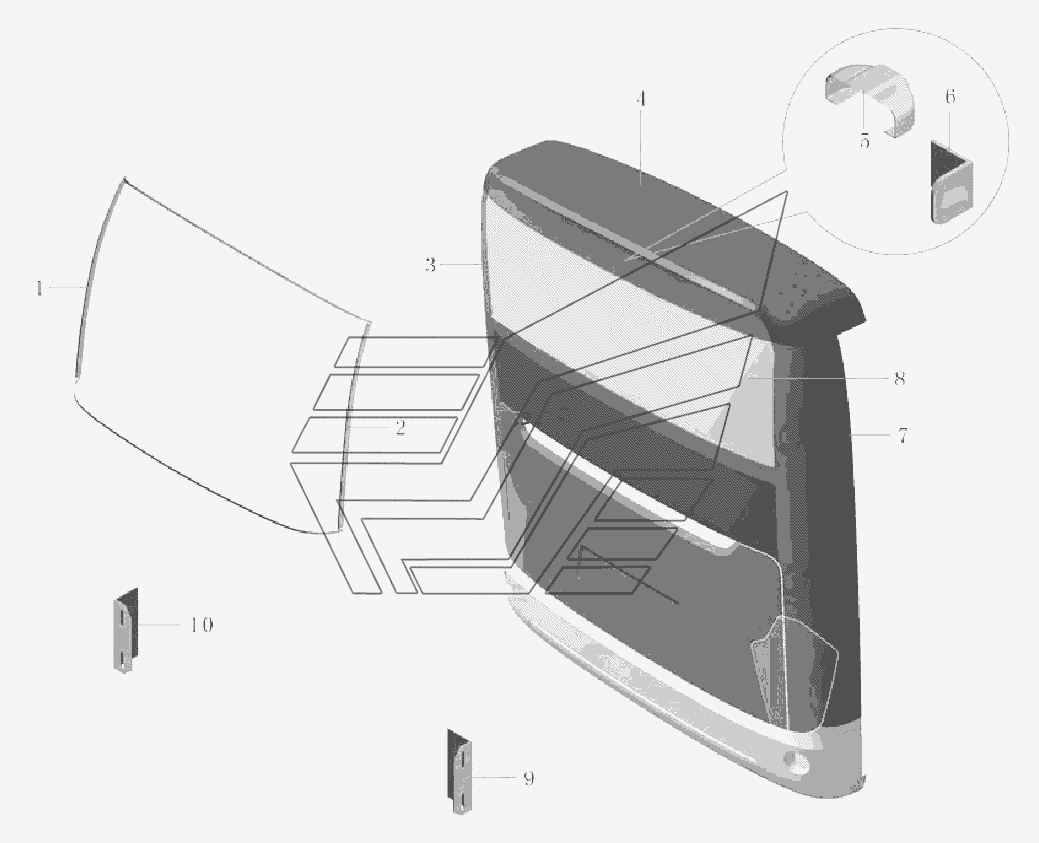

A229-5602 Наружная обшивка задка в сборе ZK6121HQ Автобус ZK6121HQ. Каталог 2012г.

A229-5910-03 Сборка дверцы отсека (6129) Автобус ZK6121HQ STR Каркас Автобус ZK6121HQ

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Стопорное отверстие

Заводской номер: 5602-02269 Количество на модель: 1

5602-02269

1

2

Номер детали на чертеже:

2

Стопорное отверстие

Заводской номер: 5602-02270 Количество на модель: 1

5602-02270

1

3

Номер детали на чертеже:

3

Обшивка за углом задка

Заводской номер: 5602-02265 Количество на модель: 1

5602-02265

1

4

Номер детали на чертеже:

4

Обшивка потолка задка

Заводской номер: 5602-02264 Количество на модель: 1

5602-02264

1

5

Номер детали на чертеже:

5

Декоративный кожух монитора заднего хода

Заводской номер: 5003-01262 Количество на модель: 1

5003-01262

1

6

Номер детали на чертеже:

6

Гнездо монитора заднего хода

Заводской номер: 5602-02847 Количество на модель: 2

5602-02847

2

7

Номер детали на чертеже:

7

Обшивка за углом на правом боке задка

Заводской номер: 5602-02266 Количество на модель: 1

5602-02266

1

8

Номер детали на чертеже:

8

Стекло заднего ветрового стекла

Заводской номер: 5602-02271 Количество на модель: 1

5602-02271

1

9

Номер детали на чертеже:

9

Соединительная доска заднего бампера

Заводской номер: 5602-02273 Количество на модель: 1

5602-02273

1

10

Номер детали на чертеже:

10

Соединительная доска заднего бампера

Заводской номер: 5602-03284 Количество на модель: 1

5602-03284

1
