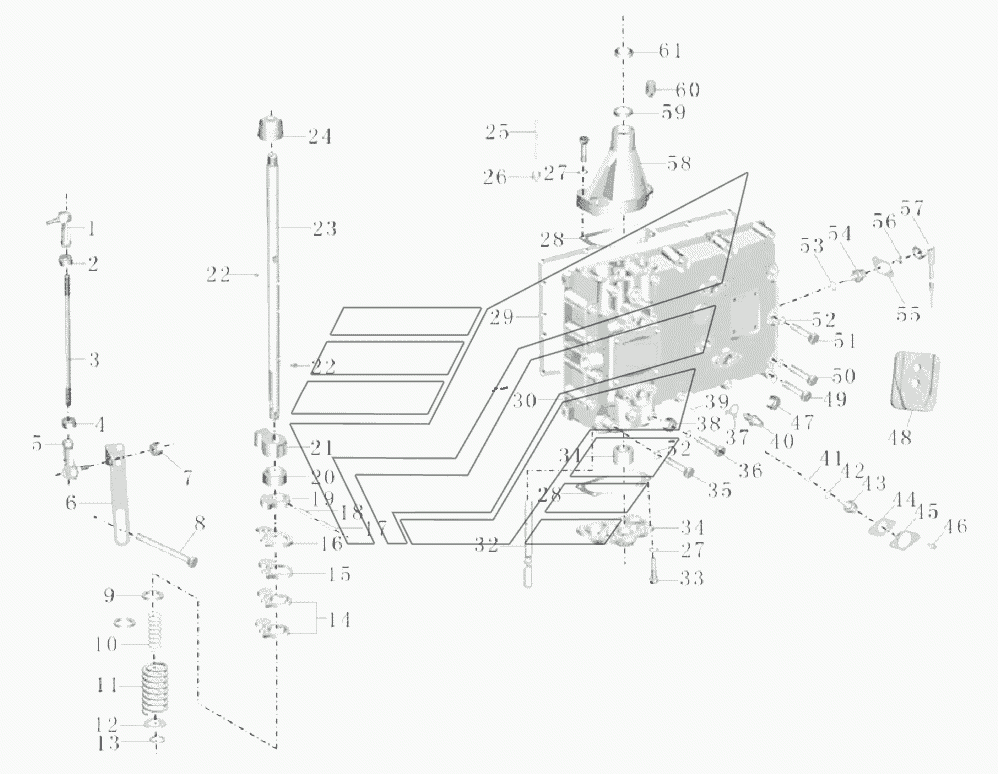

1701-02456-ТС Верхнее покрытие и механизм переключения передач Автобус ZK6121HQ. Каталог 2012г.

1701-02456-SM Механизм вилки переключения передач в сборе Автобус ZK6121HQ BKS Тормозная система Автобус ZK6121HQ

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

10

11

14

15

16

17

18

19

21

22

23

24

25

26

28

29

30

31

32

34

36

40

42

43

52

54

57

58

59

60

61

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шаровой стык упорного рычага QJ

Заводской номер: 1765-00228 Количество на модель: 1

1765-00228

1

2

Номер детали на чертеже:

2

Гайка упорного рычага, левая

Заводской номер: 1765-00260 Количество на модель: 1

1765-00260

1

3

Номер детали на чертеже:

3

Упорный рычаг QJ805

Заводской номер: 1702-00021 Количество на модель: 1

1702-00021

1

4

Номер детали на чертеже:

4

Гайка опорной палки

Заводской номер: 1765-00312 Количество на модель: 1

1765-00312

1

5

Номер детали на чертеже:

5

Шаровой стык упорного рычага QJ

Заводской номер: 1765-00229 Количество на модель: 1

1765-00229

1

6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: 1765-00261 Количество на модель: 1

1765-00261

1

7

Номер детали на чертеже:

7

Гайка шарикового соединителя кронштейна

Заводской номер: 1765-00316 Количество на модель: 2

1765-00316

2

10

Номер детали на чертеже:

10

Возвратная маленькая пружина

Заводской номер: 1701-01777 Количество на модель: 1

1701-01777

1

11

Номер детали на чертеже:

11

Большая пружина возврата вала

Заводской номер: 1701-02218 Количество на модель: 1

1701-02218

1

14

Номер детали на чертеже:

14

ШШ*ШВ6-90 Приводная плита переключения S6-90

Заводской номер: 1703-00383 Количество на модель: 2

1703-00383

2

15

Номер детали на чертеже:

15

Приводная плита переключения пятой и шестой передачи

Заводской номер: 1765-00133 Количество на модель: 1

1765-00133

1

16

Номер детали на чертеже:

16

Приводная плита переключения задней передачи

Заводской номер: 1765-00134 Количество на модель: 1

1765-00134

1

17

Номер детали на чертеже:

17

Пружинный круглый штифт 6x40

Заводской номер: 1766-00005 Количество на модель: 1

1766-00005

1

18

Номер детали на чертеже:

18

Пружинный круглый штифт 3,5x40

Заводской номер: 1766-00004 Количество на модель: 1

1766-00004

1

19

Номер детали на чертеже:

19

Двигающаяся колодка взаимоблокировки S6-90

Заводской номер: 1703-00386 Количество на модель: 1

1703-00386

1

21

Номер детали на чертеже:

21

Секторный блокирующий блок

Заводской номер: 1766-00406 Количество на модель: 1

1766-00406

1

22

Номер детали на чертеже:

22

Приводной штифт, общепринятый для коробки передач Цинцзян

Заводской номер: 1701-00912 Количество на модель: 4

1701-00912

4

23

Номер детали на чертеже:

23

Вал переключения

Заводской номер: 1766-00015 Количество на модель: 1

1766-00015

1

24

Номер детали на чертеже:

24

Пыльник, QJ805

Заводской номер: 1703-00678 Количество на модель: 4

1703-00678

4

25

Номер детали на чертеже:

25

Самоконтрящая пружина QJ805 1280 003 098(B)

Заводской номер: 1701-00506 Количество на модель: 1

1701-00506

1

26

Номер детали на чертеже:

26

Палец самоконтряшийся

Заводской номер: 1703-00388 Количество на модель: 1

1703-00388

1

28

Номер детали на чертеже:

28

Сухарь-нижняя концевая крышка, S6-150

Заводской номер: 1766-00047 Количество на модель: 2

1766-00047

2

29

Номер детали на чертеже:

29

Прокладка верхнего покрытия

Заводской номер: 1766-00221 Количество на модель: 1

1766-00221

1

30

Номер детали на чертеже:

30

Крышка коробки передач

Заводской номер: 1766-00407 Количество на модель: 1

1766-00407

1

31

Номер детали на чертеже:

31

Игольчатый подшипник

Заводской номер: 1701-01622 Количество на модель: 1

1701-01622

1

32

Номер детали на чертеже:

32

Вал взаимоблокировки

Заводской номер: 1703-00385 Количество на модель: 1

1703-00385

1

34

Номер детали на чертеже:

34

Нижняя концевая крышка, 1240 307 480 QJ805

Заводской номер: 1701-00667 Количество на модель: 1

1701-00667

1

36

Номер детали на чертеже:

36

Болт M10x110

Заводской номер: 1765-00205 Количество на модель: 2

1765-00205

2

40

Номер детали на чертеже:

40

Нагнетатель задней передачи, 1250 207 252

Заводской номер: 1701-00718 Количество на модель: 1

1701-00718

1

42

Номер детали на чертеже:

42

Уплотняющая шайба -выключателья нейтральной передачи, S6-150

Заводской номер: 1765-00206 Количество на модель: 1

1765-00206

1

43

Номер детали на чертеже:

43

Выключатель нейтральной передачи

Заводской номер: 1701-04122 Количество на модель: 1

1701-04122

1

52

Номер детали на чертеже:

52

Волнистая упругая шайба, В10

Заводской номер: 9401-04241 Количество на модель: 20

9401-04241

20

54

Номер детали на чертеже:

54

Выключатель задней передачи

Заводской номер: 3781-00005 Количество на модель: 1

3781-00005

1

57

Номер детали на чертеже:

57

Соединитель выключателя сигнала

Заводской номер: 3781-00058 Количество на модель: 2

3781-00058

2

58

Номер детали на чертеже:

58

Держатель вал переключения QJ805

Заводской номер: 1702-00079 Количество на модель: 1

1702-00079

1

59

Номер детали на чертеже:

59

Сальник вала переключения передач QJ1205

Заводской номер: 1701-01468 Количество на модель: 1

1701-01468

1

60

Номер детали на чертеже:

60

Воздушная пробка Q1 0732 612 005

Заводской номер: 1701-01076 Количество на модель: 1

1701-01076

1

61

Номер детали на чертеже:

61

Пылезащитное уплотнительное кольцо 0634 307 367

Заводской номер: 1701-00719 Количество на модель: 1

1701-00719

1
