Болт крепления крышки шатуна с гайкой (применяется для ремонта)
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
061

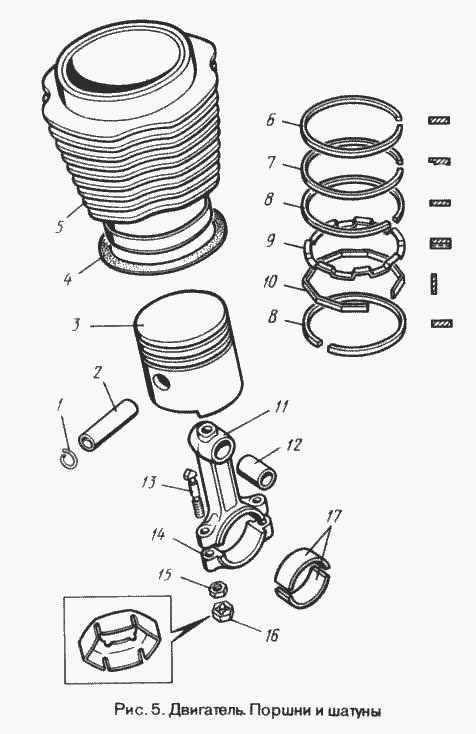

Номер детали на чертеже:
Болт крепления крышки шатуна с гайкой (применяется для ремонта)
Заводской номер: 968-1004061-БКоличество на модель:
968-1004061-Б
О детали
Номер
968-1004045-А
Наименование
Шатун в сборе
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
045
Номер детали на чертеже:
Шатун в сборе
Заводской номер: 968-1004045-АКоличество на модель: 4
968-1004045-А
4
О детали
Номер
968-1004014-Б
Наименование
Поршень со стопорными кольцами в сборе в комплекте с пальцем (применяется для ремонта)(устанавливается с комплектом колец 968-1000101-Б)
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
014
Номер детали на чертеже:
Поршень со стопорными кольцами в сборе в комплекте с пальцем (применяется для ремонта)(устанавливается с комплектом колец 968-1000101-Б)
Заводской номер: 968-1004014-БКоличество на модель:
968-1004014-Б
О детали
Номер
968-1004014-БР1
Наименование
Поршень со стопорными кольцами в сборе (устанавливается с комплектом колец 968-1000101-БР1) в комплекте с пальцем, увеличенным на 0,2 мм (применяется для ремонта)
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
014
Номер детали на чертеже:
Поршень со стопорными кольцами в сборе (устанавливается с комплектом колец 968-1000101-БР1) в комплекте с пальцем, увеличенным на 0,2 мм (применяется для ремонта)
Заводской номер: 968-1004014-БР1Количество на модель:
968-1004014-БР1
О детали
Номер
968-1004010-А3
Наименование
Поршень и шатун в сборе
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
010
Номер детали на чертеже:
Поршень и шатун в сборе
Заводской номер: 968-1004010-А3Количество на модель: 4
968-1004010-А3
4
О детали
Номер
968-1000104-Р2
Наименование
Комплект шатунных вкладышей, уменьшенных на 0,5 мм (применяется для ремонта)
Модель
968
Группа
Двигатель
Подгруппа
Двигатель в сборе
Порядковый номер детали
104
Номер детали на чертеже:
Комплект шатунных вкладышей, уменьшенных на 0,5 мм (применяется для ремонта)
Заводской номер: 968-1000104-Р2Количество на модель:
968-1000104-Р2
О детали
Номер
968-1000104-Р1
Наименование
Комплект шатунных вкладышей, уменьшенных на 0,25 мм (применяется для ремонта)
Модель
968
Группа
Двигатель
Подгруппа
Двигатель в сборе
Порядковый номер детали
104
Номер детали на чертеже:
Комплект шатунных вкладышей, уменьшенных на 0,25 мм (применяется для ремонта)
Заводской номер: 968-1000104-Р1Количество на модель:
968-1000104-Р1
О детали
Номер
968-1000104
Наименование
Комплект шатунных вкладышей (применяется для ремонта)
Модель
968
Группа
Двигатель
Подгруппа
Двигатель в сборе
Порядковый номер детали
104
Номер детали на чертеже:
Комплект шатунных вкладышей (применяется для ремонта)
Заводской номер: 968-1000104Количество на модель:
968-1000104
О детали
Номер
968-1000101-БР1
Наименование
Комплект поршневых колец, увеличенных на 0,2 мм (применяется для ремонта)
Модель
968
Группа
Двигатель
Подгруппа
Двигатель в сборе
Порядковый номер детали
101
Номер детали на чертеже:
Комплект поршневых колец, увеличенных на 0,2 мм (применяется для ремонта)
Заводской номер: 968-1000101-БР1Количество на модель:
968-1000101-БР1
О детали
Номер
968-1000101-Б
Наименование
Комплект поршневых колец (применяется для ремонта)
Модель
968
Группа
Двигатель
Подгруппа
Двигатель в сборе
Порядковый номер детали
101
Номер детали на чертеже:
Комплект поршневых колец (применяется для ремонта)
Заводской номер: 968-1000101-БКоличество на модель:
968-1000101-Б
О детали
Номер
968-1004022-Б
Наименование
Кольцо стопорное поршневого пальца
Кол-во на "969М и 969А"
8
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
022
1
Номер детали на чертеже:
1
Кольцо стопорное поршневого пальца
Заводской номер: 968-1004022-БКоличество на модель: 8
968-1004022-Б
8
О детали
Номер
968-1004020-А
Наименование
Палец поршневой
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
020
2
Номер детали на чертеже:
2
Палец поршневой
Заводской номер: 968-1004020-АКоличество на модель: 4
968-1004020-А
4
О детали
Номер
968-1004015-Б
Наименование
Поршень
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
015
3
Номер детали на чертеже:
3
Поршень
Заводской номер: 968-1004015-БКоличество на модель: 4
968-1004015-Б
4
О детали
Номер
968-1002022
Наименование
Прокладка цилиндра (кол-во деталей от 4 до 8)
Кол-во на "969М и 969А"
8
Модель
968
Группа
Двигатель
Подгруппа
Блок цилиндров
Порядковый номер детали
022
4
Номер детали на чертеже:
4
Прокладка цилиндра (кол-во деталей от 4 до 8)
Заводской номер: 968-1002022Количество на модель: 8
968-1002022
8
О детали
Номер
968-1002021-А
Наименование
Цилиндр
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Блок цилиндров
Порядковый номер детали
021
5
Номер детали на чертеже:
5
Цилиндр
Заводской номер: 968-1002021-АКоличество на модель: 4
968-1002021-А
4
О детали
Номер
968-1004030-Б
Наименование
Кольцо поршневое компрессионное верхнее
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
030
6
Номер детали на чертеже:
6
Кольцо поршневое компрессионное верхнее
Заводской номер: 968-1004030-БКоличество на модель: 4
968-1004030-Б
4
О детали
Номер
968-1004025-Б
Наименование
Кольцо поршневое компрессионное нижнее
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
025
7
Номер детали на чертеже:
7
Кольцо поршневое компрессионное нижнее
Заводской номер: 968-1004025-БКоличество на модель: 4
968-1004025-Б
4
О детали
Номер
968-1004040
Наименование
Диск кольцевой поршневого маслосъемного кольца
Кол-во на "969М и 969А"
8
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
040
8
Номер детали на чертеже:
8
Диск кольцевой поршневого маслосъемного кольца
Заводской номер: 968-1004040Количество на модель: 8
968-1004040
8
О детали
Номер
968-1004038
Наименование
Расширитель осевой
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
038
9
Номер детали на чертеже:
9
Расширитель осевой
Заводской номер: 968-1004038Количество на модель: 4
968-1004038
4
О детали
Номер
968-1004039
Наименование
Расширитель радиальный
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
039
10
Номер детали на чертеже:
10
Расширитель радиальный
Заводской номер: 968-1004039Количество на модель: 4
968-1004039
4
О детали
Номер
968-1004050-Б
Наименование
Шатун
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
050
11
Номер детали на чертеже:
11
Шатун
Заводской номер: 968-1004050-БКоличество на модель: 4
968-1004050-Б
4
О детали
Номер
968-1004052
Наименование
Втулка
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
052
12
Номер детали на чертеже:
12
Втулка
Заводской номер: 968-1004052Количество на модель: 4
968-1004052
4
О детали
Номер
968-1004062-Б
Наименование
Болт крепления крышки шатуна
Кол-во на "969М и 969А"
8
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
062
13
Номер детали на чертеже:
13
Болт крепления крышки шатуна
Заводской номер: 968-1004062-БКоличество на модель: 8
968-1004062-Б
8
О детали
Номер
968-1004055-Б
Наименование
Крышка шатуна
Кол-во на "969М и 969А"
4
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
055
14
Номер детали на чертеже:
14
Крышка шатуна
Заводской номер: 968-1004055-БКоличество на модель: 4
968-1004055-Б
4
О детали
Номер
968-1004064-В
Наименование
Гайка
Кол-во на "969М и 969А"
8
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
064
15
Номер детали на чертеже:
15
Гайка
Заводской номер: 968-1004064-ВКоличество на модель: 8
968-1004064-В
8
О детали
Номер
292759-П
Наименование
Гайка стопорная
Кол-во на "969М и 969А"
8
Покрытие
без покрытия
16
Номер детали на чертеже:
16
Гайка стопорная
Заводской номер: 292759-ПКоличество на модель: 8
292759-П
8
О детали
Номер
968-1004066-А
Наименование
Гайка стопорная
Кол-во на "969М и 969А"
8
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
066
16
Номер детали на чертеже:
16
Гайка стопорная
Заводской номер: 968-1004066-АКоличество на модель: 8
968-1004066-А
8
О детали
Номер
968-1004058
Наименование
Вкладыш нижней головки шатуна
Кол-во на "969М и 969А"
8
Модель
968
Группа
Двигатель
Подгруппа
Поршни и шатуны
Порядковый номер детали
058
17
Номер детали на чертеже:
17
Вкладыш нижней головки шатуна
Заводской номер: 968-1004058Количество на модель: 8
