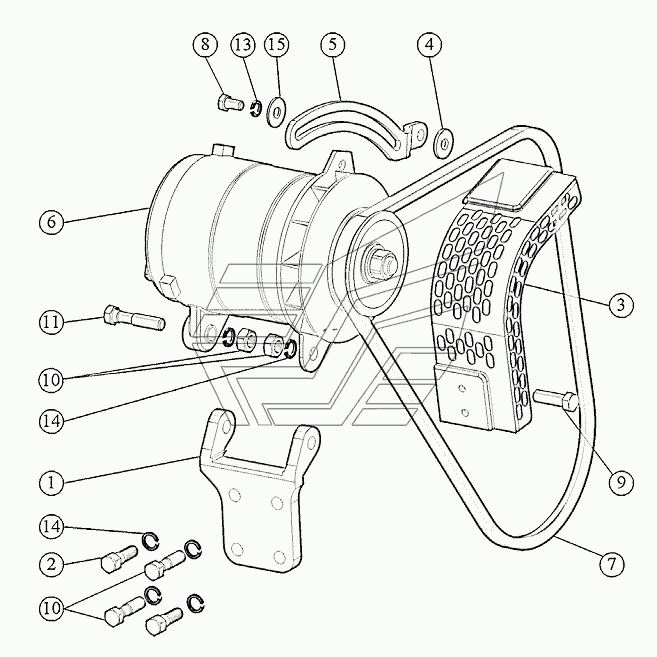

Установка генератора ММЗ-3LD. Каталог 2013г.

Установка датчиков (возможно применение в комплектации дизеля) ММЗ-3LD Установка генератора (вариант с расположением генератора “внизу” ) ММЗ-3LD

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка генератора

Заводской номер: 3LD-3701040-Б Количество на модель: 1
3LD-3701040-Б
1

Номер детали на чертеже:

Установка генератора

Заводской номер: 3LD-3701040-Б-01 Количество на модель: 1
3LD-3701040-Б-01
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 260-3701056 Количество на модель: 1
260-3701056
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 260-3701068 Количество на модель: 2
260-3701068
2
3

Номер детали на чертеже:

3

Щиток

Заводской номер: 245-3701060-А Количество на модель: 1
245-3701060-А
1
4

Номер детали на чертеже:

4

Шайба упорная

Заводской номер: 50-1002073 Количество на модель: 1
50-1002073
1
5

Номер детали на чертеже:

5

Планка

Заводской номер: 3LD-3703063 Количество на модель: 1
3LD-3703063
1
6

Номер детали на чертеже:

6

Генератор

Заводской номер: Г9721.3701.3 Количество на модель: 1
Г9721.3701.3
1
7

Номер детали на чертеже:

7

Ремень

Заводской номер: XPA1090QUAD-POWERIII Количество на модель: 1
XPA1090QUAD-POWERIII
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: М8-6gx14.88.35.016 Количество на модель: 1
М8-6gx14.88.35.016
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: М10-6gx30.88.35.016 Количество на модель: 1
М10-6gx30.88.35.016
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: М10-6gx35.88.35.016 Количество на модель: 1
М10-6gx35.88.35.016
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: М10-6gx45.88.35.016 Количество на модель: 1
М10-6gx45.88.35.016
1
12

Номер детали на чертеже:

12

Гайка

Заводской номер: М10-6Н.6.016 Количество на модель: 2
М10-6Н.6.016
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 8Т.65Г.06 Количество на модель: 1
8Т.65Г.06
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 1065Г06 Количество на модель: 6
1065Г06
6
15

Номер детали на чертеже:

15

ШАЙБА

Заводской номер: А8.01.08кп.016 Количество на модель: 1
А8.01.08кп.016
1
