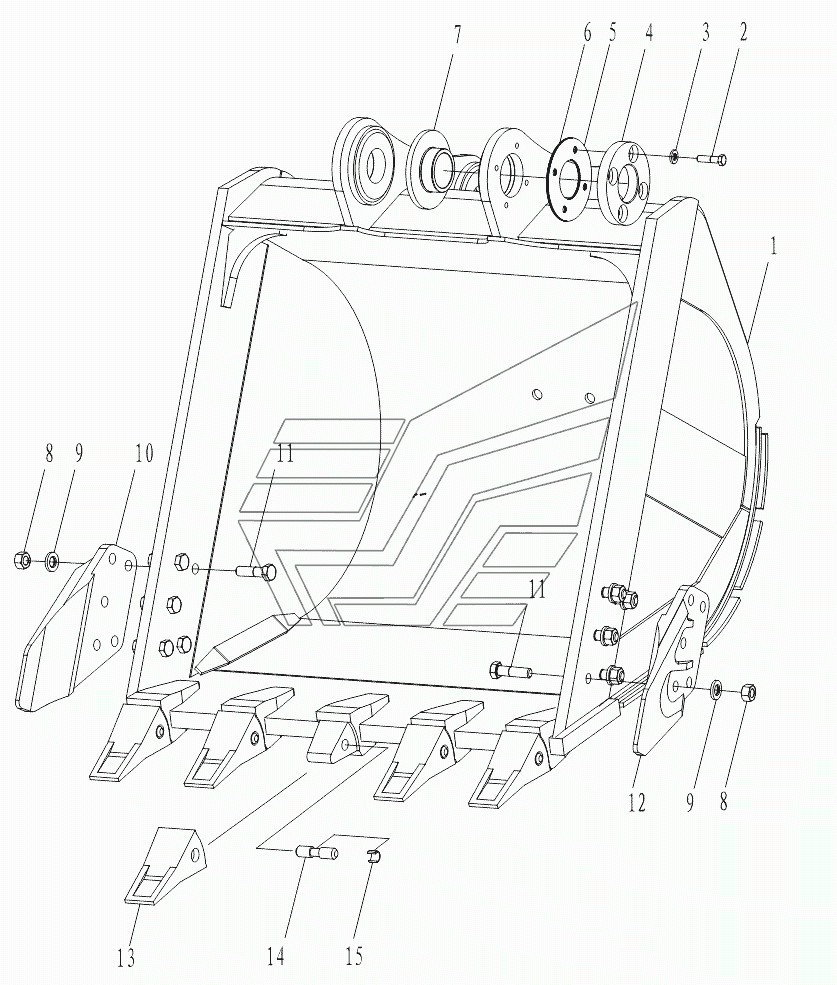

Ковш в сборе Амкодор-3225. Каталог 2018г.

Тяга ковша в сборе Амкодор-3225 Поворотная платформа Амкодор-3225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ковш

Заводской номер: 322.8.1 Количество на модель: 1
322.8.1
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: B-G057830-00213 Количество на модель: 4
B-G057830-00213
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: B-Q020490-00005 Количество на модель: 4
B-Q020490-00005
4
4

Номер детали на чертеже:

4

Лист

Заводской номер: 320.8-1A Количество на модель: 1
320.8-1A
1
5

Номер детали на чертеже:

5

Подушка

Заводской номер: 320.8-3A Количество на модель: 3
320.8-3A
3
6

Номер детали на чертеже:

6

Подушка

Заводской номер: 320.8-4A Количество на модель: 4
320.8-4A
4
7

Номер детали на чертеже:

7

Гильза

Заводской номер: 320.8-2A Количество на модель: 1
320.8-2A
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: B-G061700-00020 Количество на модель: 10
B-G061700-00020
10
9

Номер детали на чертеже:

9

Шайба

Заводской номер: B-Q020490-00013 Количество на модель: 10
B-Q020490-00013
10
10

Номер детали на чертеже:

10

Нож боковой

Заводской номер: W-12-00190 Количество на модель: 1
W-12-00190
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: B-G057820-00270 Количество на модель: 10
B-G057820-00270
10
12

Номер детали на чертеже:

12

Нож боковой

Заводской номер: W-12-00191 Количество на модель: 1
W-12-00191
1
13

Номер детали на чертеже:

13

Зуб

Заводской номер: W-12-00180 Количество на модель: 5
W-12-00180
5
14

Номер детали на чертеже:

14

Штифт

Заводской номер: W-12-00183 Количество на модель: 5
W-12-00183
5
15

Номер детали на чертеже:

15

Палец зажимной

Заводской номер: W-12-00182 Количество на модель: 5
W-12-00182
5
