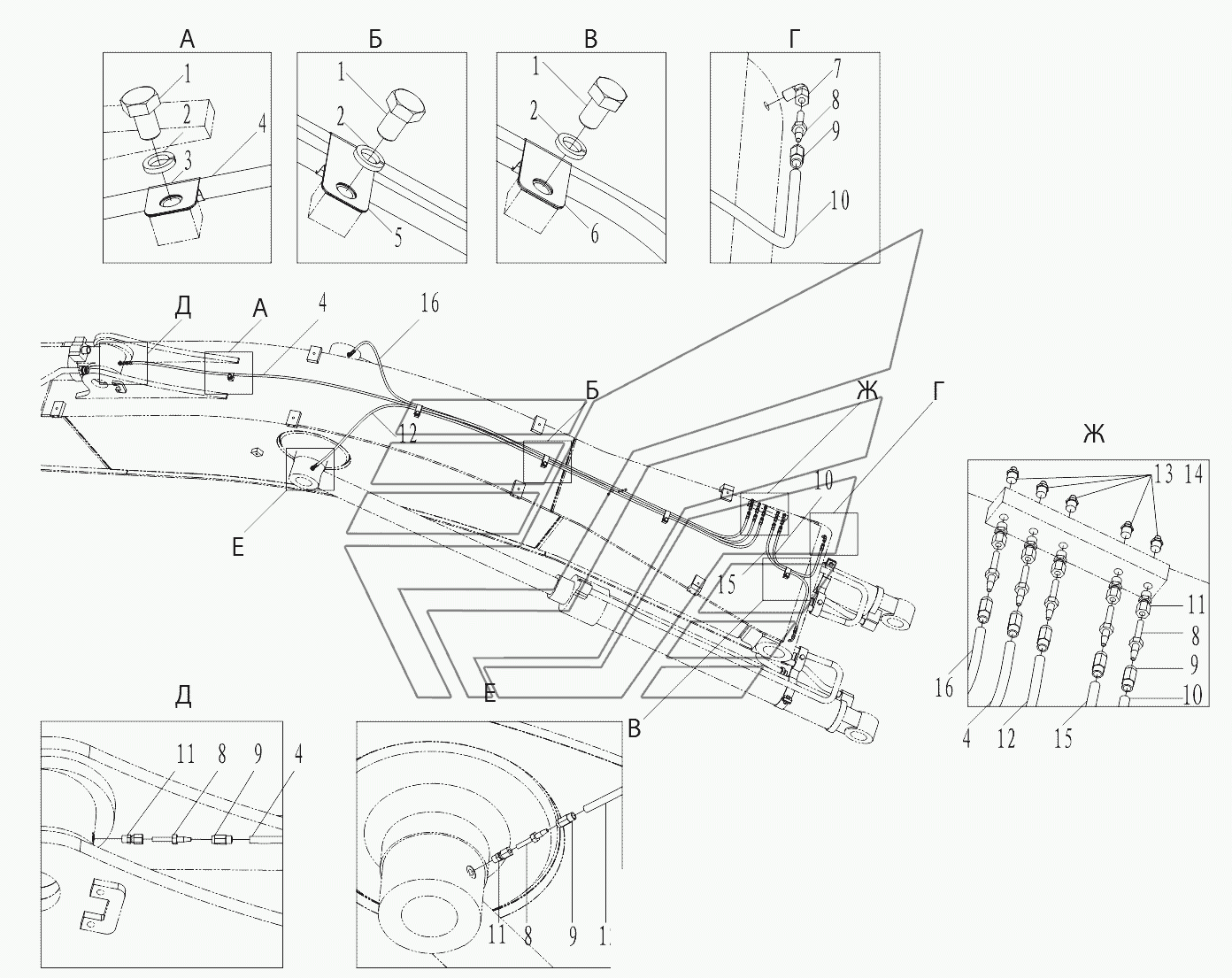

Система смазки Амкодор-3225. Каталог 2018г.

Система кондиционирования Амкодор-3225 Разводка гидросистемы Амкодор-3225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: B-G057810-00050 Количество на модель: 5
B-G057810-00050
5
2

Номер детали на чертеже:

2

Шайба

Заводской номер: B-G000930-00017 Количество на модель: 5
B-G000930-00017
5
3

Номер детали на чертеже:

3

Хомут

Заводской номер: B-Q020050-00013 Количество на модель: 1
B-Q020050-00013
1
4

Номер детали на чертеже:

4

Рукав

Заводской номер: W-16-01280 Количество на модель: 1
W-16-01280
1
5

Номер детали на чертеже:

5

Зажим

Заводской номер: 320.18-2 Количество на модель: 3
320.18-2
3
6

Номер детали на чертеже:

6

Зажим

Заводской номер: 320.18-1 Количество на модель: 1
320.18-1
1
7

Номер детали на чертеже:

7

Угольник

Заводской номер: W-15-00255 Количество на модель: 2
W-15-00255
2
8

Номер детали на чертеже:

8

Штуцер

Заводской номер: W-15-00252 Количество на модель: 10
W-15-00252
10
9

Номер детали на чертеже:

9

Переходник

Заводской номер: W-15-00251 Количество на модель: 10
W-15-00251
10
10

Номер детали на чертеже:

10

Рукав

Заводской номер: W-16-01276 Количество на модель: 1
W-16-01276
1
11

Номер детали на чертеже:

11

Соединение

Заводской номер: W-15-00254 Количество на модель: 8
W-15-00254
8
12

Номер детали на чертеже:

12

Рукав

Заводской номер: W-16-01278 Количество на модель: 1
W-16-01278
1
13

Номер детали на чертеже:

13

Маслёнка

Заводской номер: B-J07940A-00001 Количество на модель: 5
B-J07940A-00001
5
14

Номер детали на чертеже:

14

Колпачёк маслёнки

Заводской номер: W-12-00192 Количество на модель: 5
W-12-00192
5
15

Номер детали на чертеже:

15

Рукав

Заводской номер: W-16-01277 Количество на модель: 1
W-16-01277
1
16

Номер детали на чертеже:

16

Рукав

Заводской номер: W-16-01279 Количество на модель: 1
W-16-01279
1
