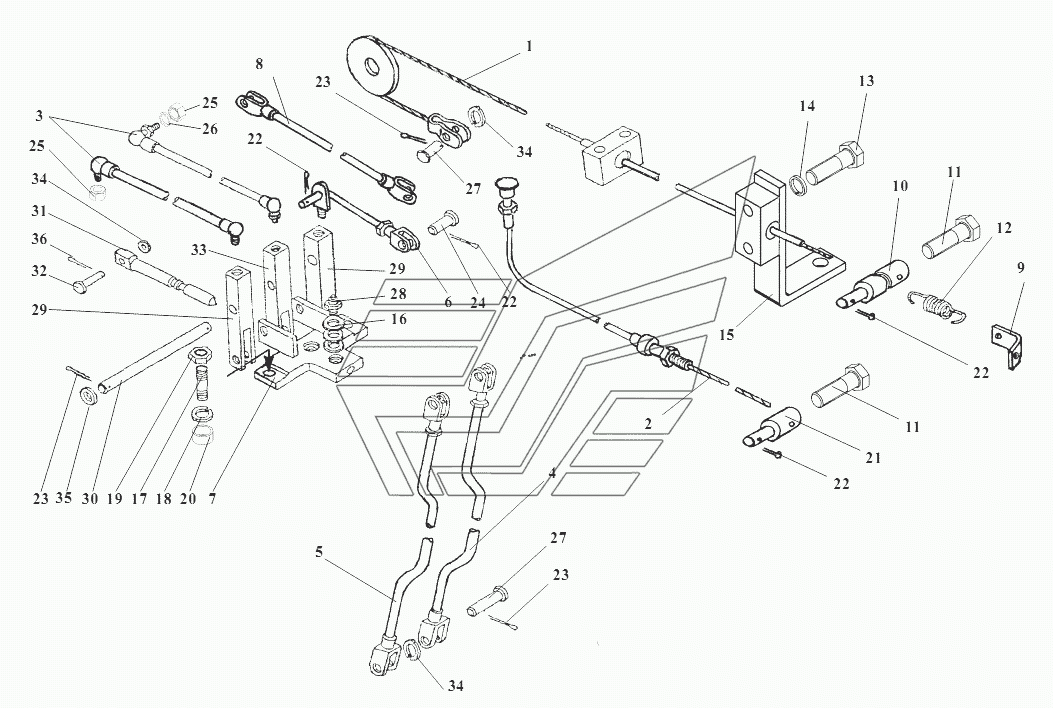

ТО-28А.09.00.000-01 Управление Амкодор-342С-03. Каталог 2008г.

Основные параметры и размеры шасси с захватом лаповым 342С.62.00.000 Амкодор-342С-03 351.11.00.000 Электросистема Амкодор-342С-03

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трос

Заводской номер: ТО-28А.09.01.000 Количество на модель: 1
ТО-28А.09.01.000
1
2

Номер детали на чертеже:

2

Трос

Заводской номер: ТО-28А.09.04.000 Количество на модель: 1
ТО-28А.09.04.000
1
3

Номер детали на чертеже:

3

Тяга

Заводской номер: ТО-18Б.79.02.000 Количество на модель: 2
ТО-18Б.79.02.000
2
4

Номер детали на чертеже:

4

Тяга

Заводской номер: ТО-18Б.79.04.000 Количество на модель: 1
ТО-18Б.79.04.000
1
5

Номер детали на чертеже:

5

Тяга

Заводской номер: ТО-18Б.79.06.000 Количество на модель: 1
ТО-18Б.79.06.000
1
6

Номер детали на чертеже:

6

Тяга

Заводской номер: ТО-18Б.79.05.000 Количество на модель: 1
ТО-18Б.79.05.000
1
7

Номер детали на чертеже:

7

Механизм управления

Заводской номер: ТО-18Д.09.06.000 Количество на модель: 1
ТО-18Д.09.06.000
1
8

Номер детали на чертеже:

8

Тяга

Заводской номер: ТО-18Б.79.11.000 Количество на модель: 1
ТО-18Б.79.11.000
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: ТО-28А.09.00.006 Количество на модель: 1
ТО-28А.09.00.006
1
10

Номер детали на чертеже:

10

Ось

Заводской номер: ТО-28А.09.00.004 Количество на модель: 1
ТО-28А.09.00.004
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: M6x20.7798 Количество на модель: 2
M6x20.7798
2
12

Номер детали на чертеже:

12

Пружина

Заводской номер: ТО-18Д.09.00.003 Количество на модель: 1
ТО-18Д.09.00.003
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: M8x20.7796 Количество на модель: 4
M8x20.7796
4
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 8.6402 Количество на модель: 6
8.6402
6
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: ТО-28А.09.03.000 Количество на модель: 1
ТО-28А.09.03.000
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: ТО-25.58.07.008 Количество на модель: 10
ТО-25.58.07.008
10
17

Номер детали на чертеже:

17

Шпилька

Заводской номер: ТО-18А.09.00.003 Количество на модель: 2
ТО-18А.09.00.003
2
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 12.6402 Количество на модель: 2
12.6402
2
19

Номер детали на чертеже:

19

Гайка

Заводской номер: M12.5915 Количество на модель: 2
M12.5915
2
20

Номер детали на чертеже:

20

Втулка

Заводской номер: ТО-18А.09.00.002 Количество на модель: 2
ТО-18А.09.00.002
2
21

Номер детали на чертеже:

21

Ось

Заводской номер: TO-28A.09.00.005 Количество на модель: 1
TO-28A.09.00.005
1
22

Номер детали на чертеже:

22

Шплинт

Заводской номер: 2x20.019 Количество на модель: 4
2x20.019
4
23

Номер детали на чертеже:

23

Шплинт

Заводской номер: 2.5x20.019 Количество на модель: 7
2.5x20.019
7
24

Номер детали на чертеже:

24

Ось

Заводской номер: 6-8d11x32.9650 Количество на модель: 1
6-8d11x32.9650
1
25

Номер детали на чертеже:

25

Гайка

Заводской номер: М10.5915 Количество на модель: 2
М10.5915
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 10.6402 Количество на модель: 1
10.6402
1
27

Номер детали на чертеже:

27

Ось

Заводской номер: 6-12d11x36.9650 Количество на модель: 7
6-12d11x36.9650
7
28

Номер детали на чертеже:

28

Выключатель

Заводской номер: BK-418 Количество на модель: 1
BK-418
1
29

Номер детали на чертеже:

29

Рычаг

Заводской номер: TO-18A.09.00.009 Количество на модель: 2
TO-18A.09.00.009
2
30

Номер детали на чертеже:

30

Ось

Заводской номер: TO-18A.09.00.605 Количество на модель: 1
TO-18A.09.00.605
1
31

Номер детали на чертеже:

31

Шток

Заводской номер: ТО-18Д.09.02.001 Количество на модель: 1
ТО-18Д.09.02.001
1
32

Номер детали на чертеже:

32

Ось

Заводской номер: ТО-18Д.09.02.002 Количество на модель: 1
ТО-18Д.09.02.002
1
33

Номер детали на чертеже:

33

Рычаг

Заводской номер: ТО-18Д.09.02.004 Количество на модель: 1
ТО-18Д.09.02.004
1
34

Номер детали на чертеже:

34

Шайба

Заводской номер: С12.02.СтЗ.11371 Количество на модель: 7
С12.02.СтЗ.11371
7
35

Номер детали на чертеже:

35

Шайба

Заводской номер: А10.02.СтЗ.11371 Количество на модель: 2
А10.02.СтЗ.11371
2
36

Номер детали на чертеже:

36

Шплинт

Заводской номер: 3.2x20.019 Количество на модель: 1
3.2x20.019
1
