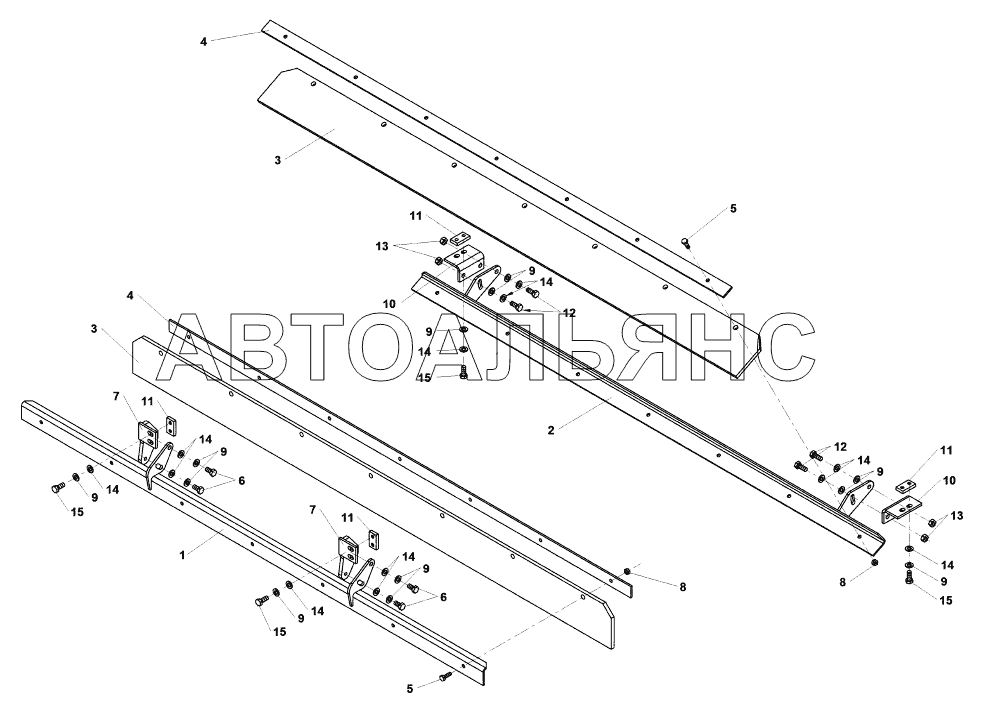

Scraper AV110X. Каталог 2014г.

Frame front AV110X Frame rear AV110X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Scraper

Заводской номер: 4-02717А Количество на модель: 1
4-02717А
1
1

Номер детали на чертеже:

1

Angle

Заводской номер: 4-02319А Количество на модель: 1
4-02319А
1
2

Номер детали на чертеже:

2

Angle

Заводской номер: 4-03491А Количество на модель: 1
4-03491А
1
3

Номер детали на чертеже:

3

Blade

Заводской номер: 4-9200000715 Количество на модель: 2
4-9200000715
2
4

Номер детали на чертеже:

4

Flat

Заводской номер: 4-02718А Количество на модель: 2
4-02718А
2
5

Номер детали на чертеже:

5

Hexagon head screw

Заводской номер: 4-3002508025 Количество на модель: 14
4-3002508025
14
6

Номер детали на чертеже:

6

Hexagon head screw

Заводской номер: 4-3002510020 Количество на модель: 4
4-3002510020
4
7

Номер детали на чертеже:

7

Holder

Заводской номер: 4-05656А Количество на модель: 2
4-05656А
2
8

Номер детали на чертеже:

8

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 14
4-3048500080
14
9

Номер детали на чертеже:

9

Washer

Заводской номер: 4-3170200105 Количество на модель: 16
4-3170200105
16
10

Номер детали на чертеже:

10

Bracket

Заводской номер: 4-04906А Количество на модель: 2
4-04906А
2
11

Номер детали на чертеже:

11

Plate

Заводской номер: 4-05497А Количество на модель: 4
4-05497А
4
12

Номер детали на чертеже:

12

Hexagon head screw

Заводской номер: 4-3002510025 Количество на модель: 4
4-3002510025
4
13

Номер детали на чертеже:

13

Hexagon nut

Заводской номер: 4-3048500100 Количество на модель: 4
4-3048500100
4
14

Номер детали на чертеже:

14

Spring washer

Заводской номер: 4-3900017100 Количество на модель: 16
4-3900017100
16
15

Номер детали на чертеже:

15

Hexagon head screw

Заводской номер: 4-3002510030 Количество на модель: 8
4-3002510030
8
