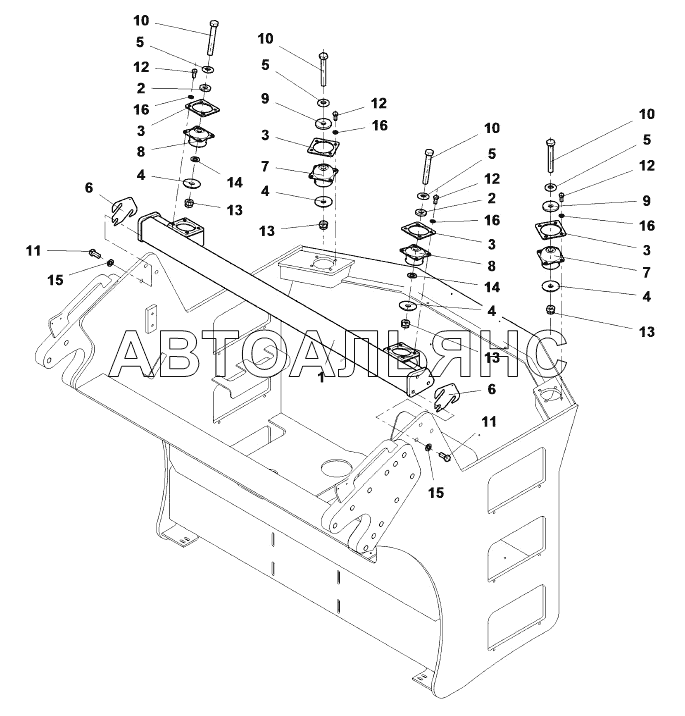

Cab bedding AV110X. Каталог 2014г.

Cab part C AV110X Control AV110X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cab support

Заводской номер: 4-03729А Количество на модель: 1
4-03729А
1
1

Номер детали на чертеже:

1

Transverse beam

Заводской номер: 4-03757А Количество на модель: 1
4-03757А
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: 4-08775А Количество на модель: 2
4-08775А
2
3

Номер детали на чертеже:

3

Washer

Заводской номер: 4-05711А Количество на модель: 4
4-05711А
4
4

Номер детали на чертеже:

4

Washer

Заводской номер: 4-04617A Количество на модель: 4
4-04617A
4
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4-08559А Количество на модель: 4
4-08559А
4
6

Номер детали на чертеже:

6

Washer

Заводской номер: 4-09032А Количество на модель: 2
4-09032А
2
7

Номер детали на чертеже:

7

Rubber mount

Заводской номер: 1160051 Количество на модель: 2
1160051
2
8

Номер детали на чертеже:

8

Rubber mount

Заводской номер: 1160052 Количество на модель: 2
1160052
2
9

Номер детали на чертеже:

9

Fuse

Заводской номер: 4-439406 Количество на модель: 2
4-439406
2
10

Номер детали на чертеже:

10

Hexagon head screw

Заводской номер: 4-3001520140 Количество на модель: 4
4-3001520140
4
11

Номер детали на чертеже:

11

Hexagon head screw

Заводской номер: 4-3002516040 Количество на модель: 6
4-3002516040
6
12

Номер детали на чертеже:

12

Hexagon head screw

Заводской номер: 4-3002512025 Количество на модель: 16
4-3002512025
16
13

Номер детали на чертеже:

13

Nut

Заводской номер: 4-3149200200 Количество на модель: 4
4-3149200200
4
14

Номер детали на чертеже:

14

Washer

Заводской номер: 4-3170200210 Количество на модель: 2
4-3170200210
2
15

Номер детали на чертеже:

15

ШАЙБА

Заводской номер: 4-3170600170 Количество на модель: 6
4-3170600170
6
16

Номер детали на чертеже:

16

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 16
4-3900017120
16
