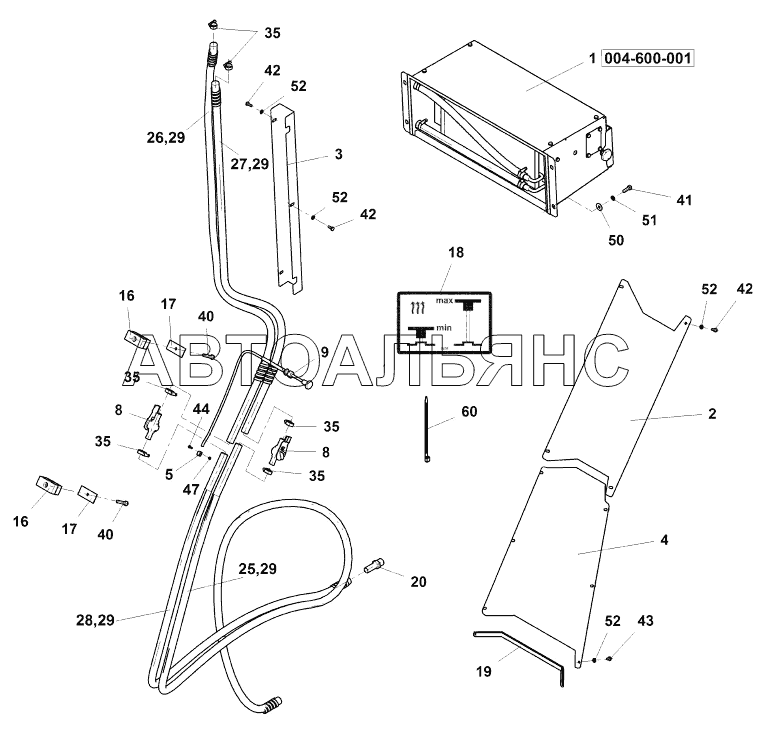

Heating AV110X. Каталог 2014г.

Cover hood AV110X Housing AV110X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Heater

Заводской номер: 4-15505 Количество на модель: 1
4-15505
1
1

Номер детали на чертеже:

1

Housing

Заводской номер: 4-S12779 Количество на модель: 1
4-S12779
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 4-05821А Количество на модель: 1
4-05821А
1
4

Номер детали на чертеже:

4

Cover

Заводской номер: 4-04714А Количество на модель: 1
4-04714А
1
5

Номер детали на чертеже:

5

Clamping device

Заводской номер: 4-437968 Количество на модель: 1
4-437968
1
8

Номер детали на чертеже:

8

Valve

Заводской номер: 4-9200000201 Количество на модель: 2
4-9200000201
2
9

Номер детали на чертеже:

9

Pull rod

Заводской номер: 4-9500000336 Количество на модель: 1
4-9500000336
1
16

Номер детали на чертеже:

16

ОБОЙМА

Заводской номер: 4-5358050045 Количество на модель: 2
4-5358050045
2
17

Номер детали на чертеже:

17

Cap

Заводской номер: 4-5358050047 Количество на модель: 2
4-5358050047
2
18

Номер детали на чертеже:

18

Symbol

Заводской номер: 4-6531012638 Количество на модель: 1
4-6531012638
1
19

Номер детали на чертеже:

19

Rubber profile

Заводской номер: 4-11091А Количество на модель: 1
4-11091А
1
20

Номер детали на чертеже:

20

Pipe

Заводской номер: 4-5160650114 Количество на модель: 1
4-5160650114
1
25

Номер детали на чертеже:

25

Hose

Заводской номер: 4-15534 Количество на модель: 1
4-15534
1
26

Номер детали на чертеже:

26

Hose

Заводской номер: 4-11082А Количество на модель: 1
4-11082А
1
27

Номер детали на чертеже:

27

Hose

Заводской номер: 4-11083А Количество на модель: 1
4-11083А
1
28

Номер детали на чертеже:

28

Hose

Заводской номер: 4-15535 Количество на модель: 1
4-15535
1
29

Номер детали на чертеже:

29

Protection hose

Заводской номер: 4-5160580030 Количество на модель: 6
4-5160580030
6
35

Номер детали на чертеже:

35

Hose clamp

Заводской номер: 4-5531020003 Количество на модель: 6
4-5531020003
6
40

Номер детали на чертеже:

40

Hexagon head screw

Заводской номер: 4-3002508045 Количество на модель: 2
4-3002508045
2
41

Номер детали на чертеже:

41

Hexagon head screw

Заводской номер: 4-3002508025 Количество на модель: 4
4-3002508025
4
42

Номер детали на чертеже:

42

Hexagon head screw

Заводской номер: 4-3002506016 Количество на модель: 7
4-3002506016
7
43

Номер детали на чертеже:

43

Hexagon head screw

Заводской номер: 4-3002506010 Количество на модель: 6
4-3002506010
6
44

Номер детали на чертеже:

44

Hexagon head screw

Заводской номер: 4-3110304010 Количество на модель: 1
4-3110304010
1
47

Номер детали на чертеже:

47

Hexagon nut

Заводской номер: 4-3140100040 Количество на модель: 1
4-3140100040
1
50

Номер детали на чертеже:

50

Washer

Заводской номер: 4-3172600084 Количество на модель: 4
4-3172600084
4
51

Номер детали на чертеже:

51

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 4
4-3900017080
4
52

Номер детали на чертеже:

52

Spring washer

Заводской номер: 4-3900017060 Количество на модель: 13
4-3900017060
13
60

Номер детали на чертеже:

60

Staple strip

Заводской номер: 4-6150051016 Количество на модель: 8
4-6150051016
8
