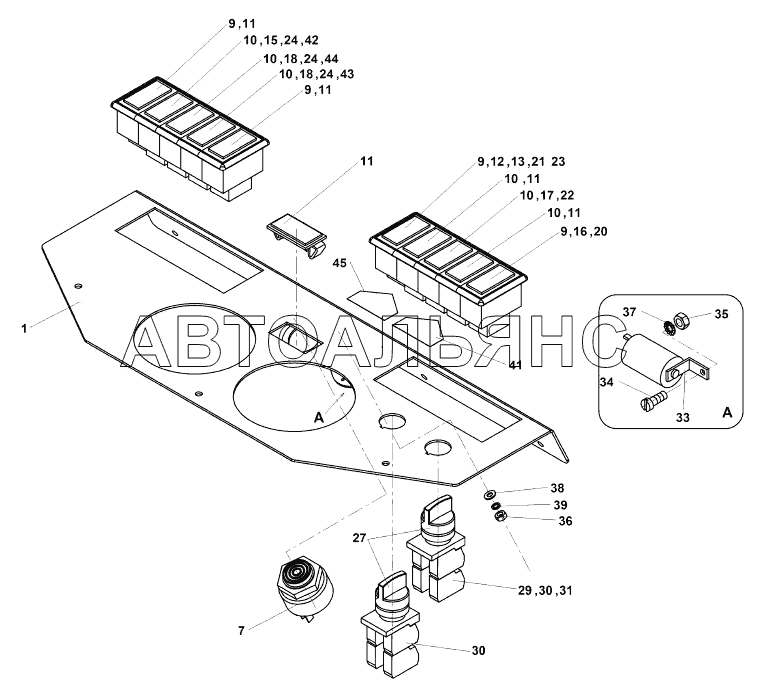

Instrument panel AV110X. Каталог 2014г.

Electrical installation AV110X Switch cabinet AV110X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Plate

Заводской номер: 4-211694 Количество на модель: 1
4-211694
1
1

Номер детали на чертеже:

1

Plate

Заводской номер: 4-06066А Количество на модель: 1
4-06066А
1
7

Номер детали на чертеже:

7

Signalling

Заводской номер: 4-9706000113 Количество на модель: 1
4-9706000113
1
9

Номер детали на чертеже:

9

T-piece

Заводской номер: 4-5358200091 Количество на модель: 4
4-5358200091
4
10

Номер детали на чертеже:

10

Intermediate piece

Заводской номер: 4-5358200092 Количество на модель: 6
4-5358200092
6
11

Номер детали на чертеже:

11

Cover

Заводской номер: 4-5358220040 Количество на модель: 5
4-5358220040
5
12

Номер детали на чертеже:

12

Indicator lamp

Заводской номер: 4-5358200093 Количество на модель: 1
4-5358200093
1
13

Номер детали на чертеже:

13

Spotlight

Заводской номер: 4-5358220071 Количество на модель: 2
4-5358220071
2
15

Номер детали на чертеже:

15

Switch

Заводской номер: 4-5358200096 Количество на модель: 1
4-5358200096
1
16

Номер детали на чертеже:

16

Switch

Заводской номер: 4-5358200089 Количество на модель: 1
4-5358200089
1
17

Номер детали на чертеже:

17

Switch

Заводской номер: 4-5358210018 Количество на модель: 1
4-5358210018
1
18

Номер детали на чертеже:

18

ВЫКЛЮЧАТЕЛЬ

Заводской номер: 4-5358220042 Количество на модель: 2
4-5358220042
2
20

Номер детали на чертеже:

20

Plate

Заводской номер: 4-5358220044 Количество на модель: 1
4-5358220044
1
21

Номер детали на чертеже:

21

Plate

Заводской номер: 4-5358210043 Количество на модель: 1
4-5358210043
1
22

Номер детали на чертеже:

22

Plate

Заводской номер: 4-5358210025 Количество на модель: 1
4-5358210025
1
23

Номер детали на чертеже:

23

Plate

Заводской номер: 4-5358220043 Количество на модель: 1
4-5358220043
1
24

Номер детали на чертеже:

24

Plate

Заводской номер: 4-5358210081 Количество на модель: 3
4-5358210081
3
27

Номер детали на чертеже:

27

Head piece

Заводской номер: 4-5413070077 Количество на модель: 2
4-5413070077
2
29

Номер детали на чертеже:

29

Clutch

Заводской номер: 4-5413070113 Количество на модель: 2
4-5413070113
2
30

Номер детали на чертеже:

30

Contact

Заводской номер: 4-5413070122 Количество на модель: 8
4-5413070122
8
31

Номер детали на чертеже:

31

Auxiliary switch block

Заводской номер: 4-5413070121 Количество на модель: 2
4-5413070121
2
33

Номер детали на чертеже:

33

Resistance

Заводской номер: 4-5432010070 Количество на модель: 2
4-5432010070
2
34

Номер детали на чертеже:

34

Socket head cap screw

Заводской номер: 4-3113102008 Количество на модель: 4
4-3113102008
4
35

Номер детали на чертеже:

35

Hexagon nut

Заводской номер: 4-3140100020 Количество на модель: 4
4-3140100020
4
36

Номер детали на чертеже:

36

Hexagon nut

Заводской номер: 4-3048500050 Количество на модель: 1
4-3048500050
1
37

Номер детали на чертеже:

37

Serrated lock washer

Заводской номер: 4-3174500022 Количество на модель: 4
4-3174500022
4
38

Номер детали на чертеже:

38

Washer

Заводской номер: 4-3170200053 Количество на модель: 1
4-3170200053
1
39

Номер детали на чертеже:

39

Lock washer

Заводской номер: 4-3174000051 Количество на модель: 1
4-3174000051
1
41

Номер детали на чертеже:

41

Symbol

Заводской номер: 4-6531013179 Количество на модель: 1
4-6531013179
1
42

Номер детали на чертеже:

42

Symbol

Заводской номер: 4-6531013180 Количество на модель: 1
4-6531013180
1
43

Номер детали на чертеже:

43

Symbol

Заводской номер: 4-6531013181 Количество на модель: 1
4-6531013181
1
44

Номер детали на чертеже:

44

Symbol

Заводской номер: 4-6531013185 Количество на модель: 1
4-6531013185
1
45

Номер детали на чертеже:

45

Symbol

Заводской номер: 4-6531013262 Количество на модель: 1
4-6531013262
1
48

Номер детали на чертеже:

48

Staple strip

Заводской номер: 4-6150051018 Количество на модель: 20
4-6150051018
20
49

Номер детали на чертеже:

49

Staple strip

Заводской номер: 4-6150051016 Количество на модель: 10
4-6150051016
10
