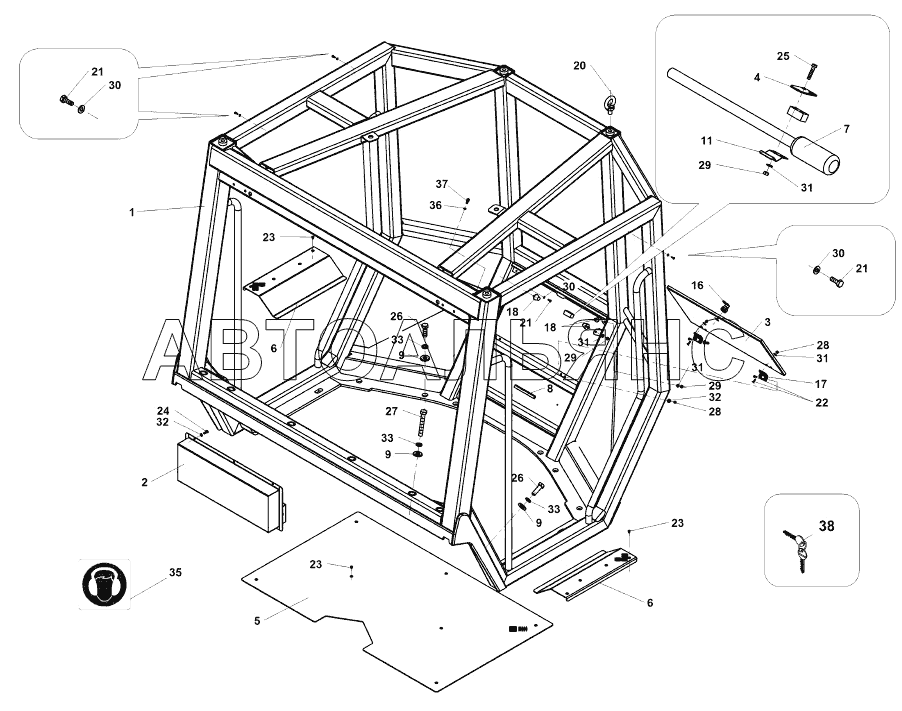

Railing AV110X. Каталог 2014г.

Roof AV110X Roof AV110X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Railing

Заводской номер: 4-07040А Количество на модель: 1
4-07040А
1
1

Номер детали на чертеже:

1

Railing

Заводской номер: 4-07030А Количество на модель: 1
4-07030А
1
2

Номер детали на чертеже:

2

Box

Заводской номер: 4-07048А Количество на модель: 1
4-07048А
1
3

Номер детали на чертеже:

3

Door

Заводской номер: 4-07047А Количество на модель: 1
4-07047А
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 4-08233А Количество на модель: 1
4-08233А
1
5

Номер детали на чертеже:

5

Floor

Заводской номер: 4-07045А Количество на модель: 1
4-07045А
1
6

Номер детали на чертеже:

6

Threshold

Заводской номер: 4-07046А Количество на модель: 2
4-07046А
2
7

Номер детали на чертеже:

7

Lever

Заводской номер: 4-20055 Количество на модель: 1
4-20055
1
8

Номер детали на чертеже:

8

Rubber profile

Заводской номер: 4-6150020021 Количество на модель: 1
4-6150020021
1
9

Номер детали на чертеже:

9

Washer

Заводской номер: 4-06853А Количество на модель: 16
4-06853А
16
11

Номер детали на чертеже:

11

Spring

Заводской номер: 4-4100030188 Количество на модель: 1
4-4100030188
1
16

Номер детали на чертеже:

16

Tongue lock

Заводской номер: 4-9500001016 Количество на модель: 1
4-9500001016
1
17

Номер детали на чертеже:

17

Hinge

Заводской номер: 4-5358010501 Количество на модель: 2
4-5358010501
2
18

Номер детали на чертеже:

18

Rubber mount

Заводской номер: 4-6160081476 Количество на модель: 4
4-6160081476
4
20

Номер детали на чертеже:

20

БОЛТ ПОДВЕСНОЙ

Заводской номер: 4-3136900160 Количество на модель: 4
4-3136900160
4
21

Номер детали на чертеже:

21

Hexagon head screw

Заводской номер: 4-3110304012 Количество на модель: 6
4-3110304012
6
22

Номер детали на чертеже:

22

БОЛТ С ПОТЯЖ. ГОЛ.

Заводской номер: 4-3115104016 Количество на модель: 8
4-3115104016
8
23

Номер детали на чертеже:

23

Countersunk screw

Заводской номер: 4-3115105010 Количество на модель: 17
4-3115105010
17
24

Номер детали на чертеже:

24

Hexagon head screw

Заводской номер: 4-3002506016 Количество на модель: 6
4-3002506016
6
25

Номер детали на чертеже:

25

Hexagon head screw

Заводской номер: 4-3002506030 Количество на модель: 2
4-3002506030
2
26

Номер детали на чертеже:

26

Hexagon head screw

Заводской номер: 4-3002516050 Количество на модель: 10
4-3002516050
10
27

Номер детали на чертеже:

27

Hexagon head screw

Заводской номер: 4-3001516110 Количество на модель: 6
4-3001516110
6
28

Номер детали на чертеже:

28

Nut

Заводской номер: 4-3149200050 Количество на модель: 8
4-3149200050
8
29

Номер детали на чертеже:

29

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 5
4-3048500060
5
30

Номер детали на чертеже:

30

Washer

Заводской номер: 4-3170200043 Количество на модель: 6
4-3170200043
6
31

Номер детали на чертеже:

31

Washer

Заводской номер: 4-3172900055 Количество на модель: 8
4-3172900055
8
32

Номер детали на чертеже:

32

Spring washer

Заводской номер: 4-3900017060 Количество на модель: 11
4-3900017060
11
33

Номер детали на чертеже:

33

Spring washer

Заводской номер: 4-3900017160 Количество на модель: 16
4-3900017160
16
35

Номер детали на чертеже:

35

Symbol

Заводской номер: 4-6531012408 Количество на модель: 1
4-6531012408
1
36

Номер детали на чертеже:

36

Washer

Заводской номер: 4-3170200053 Количество на модель: 2
4-3170200053
2
37

Номер детали на чертеже:

37

Hexagon head screw

Заводской номер: 4-3002505016 Количество на модель: 2
4-3002505016
2
38

Номер детали на чертеже:

38

Key

Заводской номер: 4-9500001014 Количество на модель: 2
4-9500001014
2
