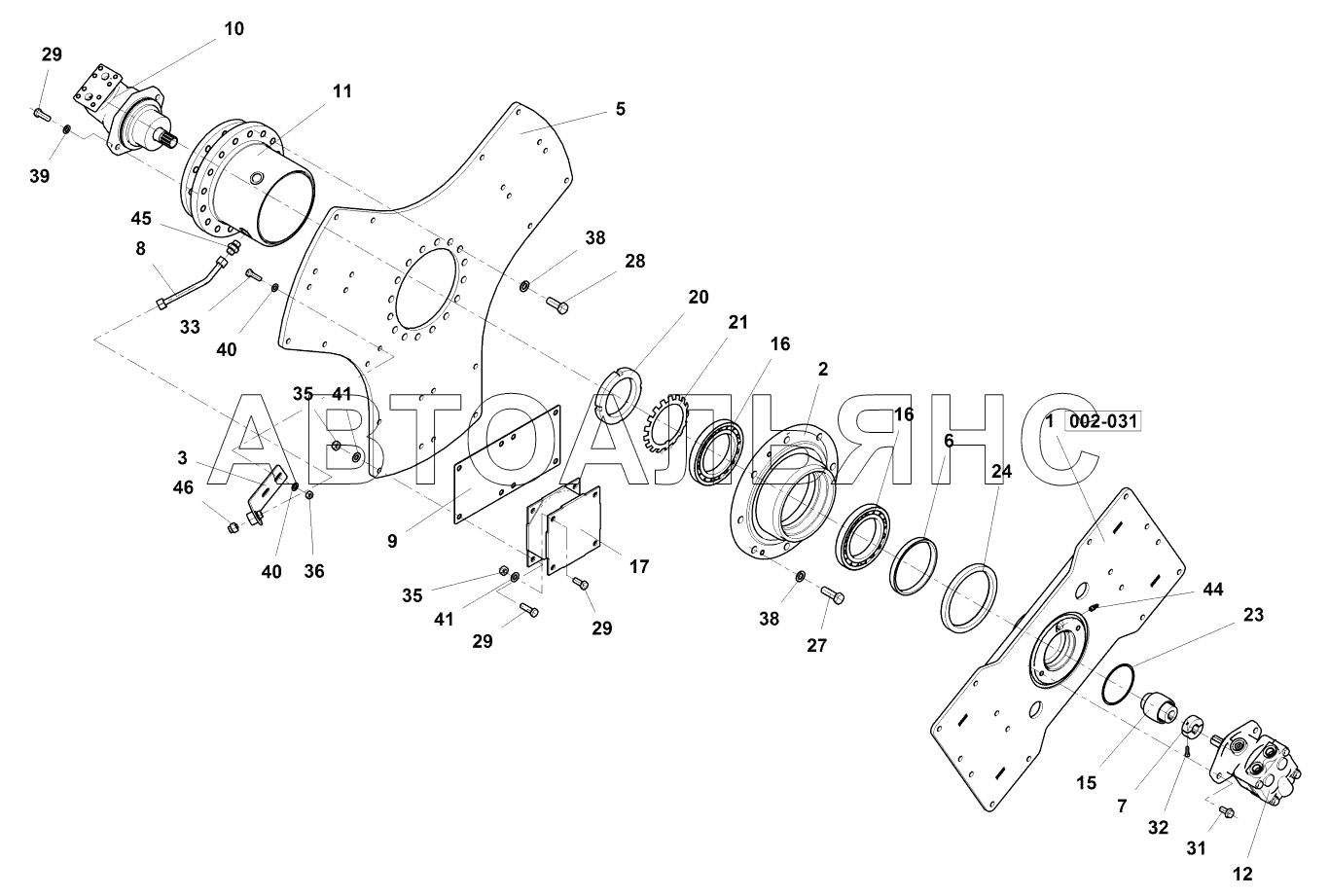

Drum drive AV 70X. Каталог 2013г.

Vibrator AV 70X Hub drum assembly AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Drive

Заводской номер: 4-10185A Количество на модель: 1
4-10185A
1
1

Номер детали на чертеже:

1

Hub

Заводской номер: 4-10242A Количество на модель: 1
4-10242A
1
2

Номер детали на чертеже:

2

Bearing

Заводской номер: 4-10241A Количество на модель: 1
4-10241A
1
3

Номер детали на чертеже:

3

Holder

Заводской номер: 4-11724A Количество на модель: 1
4-11724A
1
5

Номер детали на чертеже:

5

Driver

Заводской номер: 4-10206A Количество на модель: 1
4-10206A
1
6

Номер детали на чертеже:

6

Ring

Заводской номер: 4-10207A Количество на модель: 1
4-10207A
1
7

Номер детали на чертеже:

7

Ring

Заводской номер: 4-10186A Количество на модель: 1
4-10186A
1
8

Номер детали на чертеже:

8

Pipe

Заводской номер: 4-11725A Количество на модель: 1
4-11725A
1
9

Номер детали на чертеже:

9

Washer

Заводской номер: 4-14118A Количество на модель: 3
4-14118A
3
10

Номер детали на чертеже:

10

Fluid motor

Заводской номер: 4-5160580056 Количество на модель: 1
4-5160580056
1
11

Номер детали на чертеже:

11

Gear

Заводской номер: 4-9501001040 Количество на модель: 1
4-9501001040
1
12

Номер детали на чертеже:

12

Fluid motor

Заводской номер: 4-9550000030 Количество на модель: 1
4-9550000030
1
15

Номер детали на чертеже:

15

Clutch

Заводской номер: 4-9512000363 Количество на модель: 1
4-9512000363
1
16

Номер детали на чертеже:

16

Bearing

Заводской номер: 4-5462010015 Количество на модель: 2
4-5462010015
2
17

Номер детали на чертеже:

17

Rubber mount

Заводской номер: 4-9200000030 Количество на модель: 6
4-9200000030
6
20

Номер детали на чертеже:

20

Nut

Заводской номер: 4-5462110039 Количество на модель: 1
4-5462110039
1
21

Номер детали на чертеже:

21

Plate

Заводской номер: 4-5462110155 Количество на модель: 1
4-5462110155
1
23

Номер детали на чертеже:

23

O-ring

Заводской номер: 4-6160141043 Количество на модель: 1
4-6160141043
1
24

Номер детали на чертеже:

24

Gasket

Заводской номер: 4-6160070371 Количество на модель: 1
4-6160070371
1
27

Номер детали на чертеже:

27

Hexagon head screw

Заводской номер: 4-3002516050 Количество на модель: 8
4-3002516050
8
28

Номер детали на чертеже:

28

Hexagon head screw

Заводской номер: 4-3002516045 Количество на модель: 16
4-3002516045
16
29

Номер детали на чертеже:

29

Hexagon head screw

Заводской номер: 4-3002512035 Количество на модель: 50
4-3002512035
50
31

Номер детали на чертеже:

31

Hexagon head screw

Заводской номер: 4-3600012025 Количество на модель: 2
4-3600012025
2
32

Номер детали на чертеже:

32

Socket head cap screw

Заводской номер: 4-3114306020 Количество на модель: 2
4-3114306020
2
33

Номер детали на чертеже:

33

БОЛТ

Заводской номер: 4-3002510035 Количество на модель: 2
4-3002510035
2
35

Номер детали на чертеже:

35

Nut

Заводской номер: 4-3530020120 Количество на модель: 48
4-3530020120
48
36

Номер детали на чертеже:

36

Hexagon nut

Заводской номер: 4-3048500100 Количество на модель: 2
4-3048500100
2
38

Номер детали на чертеже:

38

Spring washer

Заводской номер: 4-3900017160 Количество на модель: 24
4-3900017160
24
39

Номер детали на чертеже:

39

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 2
4-3900017120
2
40

Номер детали на чертеже:

40

Washer

Заводской номер: 4-3170600100 Количество на модель: 4
4-3170600100
4
41

Номер детали на чертеже:

41

Washer

Заводской номер: 4-3170600130 Количество на модель: 48
4-3170600130
48
44

Номер детали на чертеже:

44

Connector

Заводской номер: 4-5531020063 Количество на модель: 1
4-5531020063
1
45

Номер детали на чертеже:

45

Connector

Заводской номер: 4-5160650060 Количество на модель: 1
4-5160650060
1
46

Номер детали на чертеже:

46

Plug

Заводской номер: 4-5358570011 Количество на модель: 1
4-5358570011
1
