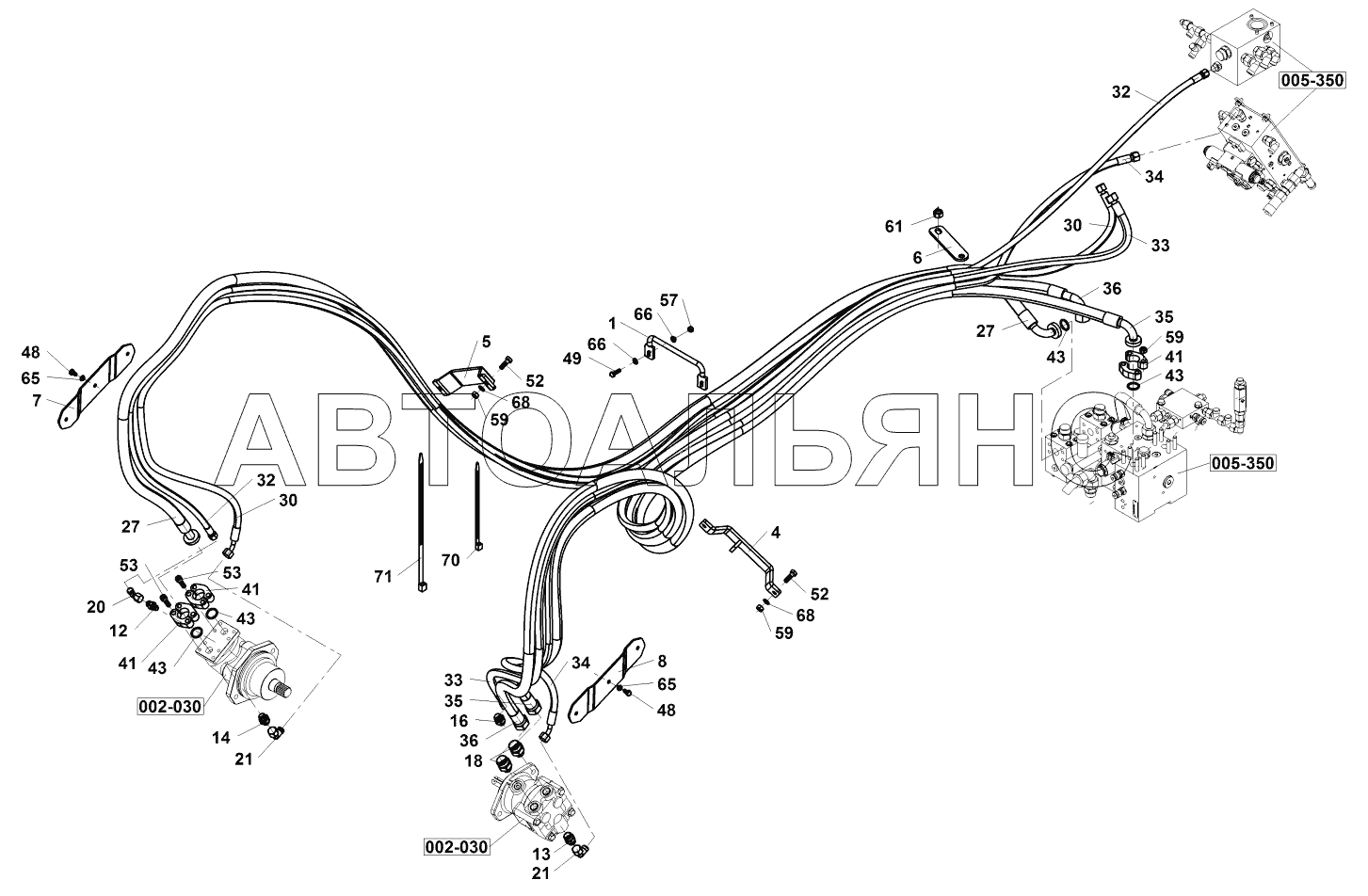

Front drum hydraulic system AV 70X. Каталог 2013г.

Hydraulic AV 70X Front drum hydraulic equipment w/o lock AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Drum hydraulics

Заводской номер: 4-11188A Количество на модель: 1
4-11188A
1
1

Номер детали на чертеже:

1

Holder

Заводской номер: 4-08771A Количество на модель: 1
4-08771A
1
4

Номер детали на чертеже:

4

Holder

Заводской номер: 4-11203A Количество на модель: 1
4-11203A
1
5

Номер детали на чертеже:

5

Holder

Заводской номер: 4-11205A Количество на модель: 1
4-11205A
1
6

Номер детали на чертеже:

6

Clip

Заводской номер: 4-07819A Количество на модель: 1
4-07819A
1
7

Номер детали на чертеже:

7

Clip

Заводской номер: 4-10793A Количество на модель: 1
4-10793A
1
8

Номер детали на чертеже:

8

Clip

Заводской номер: 4-10792A Количество на модель: 1
4-10792A
1
12

Номер детали на чертеже:

12

Screwed connection

Заводской номер: 4-5160650058 Количество на модель: 1
4-5160650058
1
13

Номер детали на чертеже:

13

Connector

Заводской номер: 4-5160650110 Количество на модель: 1
4-5160650110
1
14

Номер детали на чертеже:

14

Connector

Заводской номер: 4-5160650060 Количество на модель: 1
4-5160650060
1
16

Номер детали на чертеже:

16

Connector

Заводской номер: 4-5160650092 Количество на модель: 1
4-5160650092
1
18

Номер детали на чертеже:

18

Connector

Заводской номер: 4-5160650093 Количество на модель: 2
4-5160650093
2
20

Номер детали на чертеже:

20

Screwed connection

Заводской номер: 4-5160670087 Количество на модель: 1
4-5160670087
1
21

Номер детали на чертеже:

21

Screwed connection

Заводской номер: 4-5160670028 Количество на модель: 2
4-5160670028
2
27

Номер детали на чертеже:

27

Hydraulic hose

Заводской номер: 4-5160572326 Количество на модель: 1
4-5160572326
1
30

Номер детали на чертеже:

30

Hydraulic hose

Заводской номер: 4-5160572369 Количество на модель: 1
4-5160572369
1
32

Номер детали на чертеже:

32

Hydraulic hose

Заводской номер: 4-5160572092 Количество на модель: 1
4-5160572092
1
33

Номер детали на чертеже:

33

Hydraulic hose

Заводской номер: 4-5160572365 Количество на модель: 1
4-5160572365
1
34

Номер детали на чертеже:

34

Hydraulic hose

Заводской номер: 4-5160572367 Количество на модель: 1
4-5160572367
1
35

Номер детали на чертеже:

35

Hydraulic hose

Заводской номер: 4-5160572330 Количество на модель: 1
4-5160572330
1
36

Номер детали на чертеже:

36

Hydraulic hose

Заводской номер: 4-5160572332 Количество на модель: 1
4-5160572332
1
41

Номер детали на чертеже:

41

Yoke

Заводской номер: 4-5160580016 Количество на модель: 6
4-5160580016
6
43

Номер детали на чертеже:

43

O-ring

Заводской номер: 4-6160142202 Количество на модель: 4
4-6160142202
4
48

Номер детали на чертеже:

48

Hexagon head screw

Заводской номер: 4-3002508014 Количество на модель: 6
4-3002508014
6
49

Номер детали на чертеже:

49

Hexagon head screw

Заводской номер: 4-3002508025 Количество на модель: 2
4-3002508025
2
52

Номер детали на чертеже:

52

Hexagon head screw

Заводской номер: 4-3002510030 Количество на модель: 4
4-3002510030
4
53

Номер детали на чертеже:

53

Socket head cap screw

Заводской номер: 4-3114310035 Количество на модель: 8
4-3114310035
8
57

Номер детали на чертеже:

57

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 2
4-3048500080
2
59

Номер детали на чертеже:

59

Hexagon nut

Заводской номер: 4-3048500100 Количество на модель: 4
4-3048500100
4
61

Номер детали на чертеже:

61

ГАЙКА

Заводской номер: 4-3048500140 Количество на модель: 2
4-3048500140
2
65

Номер детали на чертеже:

65

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 6
4-3900017080
6
66

Номер детали на чертеже:

66

Washer

Заводской номер: 4-3170600080 Количество на модель: 4
4-3170600080
4
68

Номер детали на чертеже:

68

Spring washer

Заводской номер: 4-3900017100 Количество на модель: 4
4-3900017100
4
70

Номер детали на чертеже:

70

Staple strip

Заводской номер: 4-6150051017 Количество на модель: 6
4-6150051017
6
71

Номер детали на чертеже:

71

Staple strip

Заводской номер: 4-6150051019 Количество на модель: 4
4-6150051019
4
Hydraulic AV 70X Front drum hydraulic equipment w/o lock AV 70X
