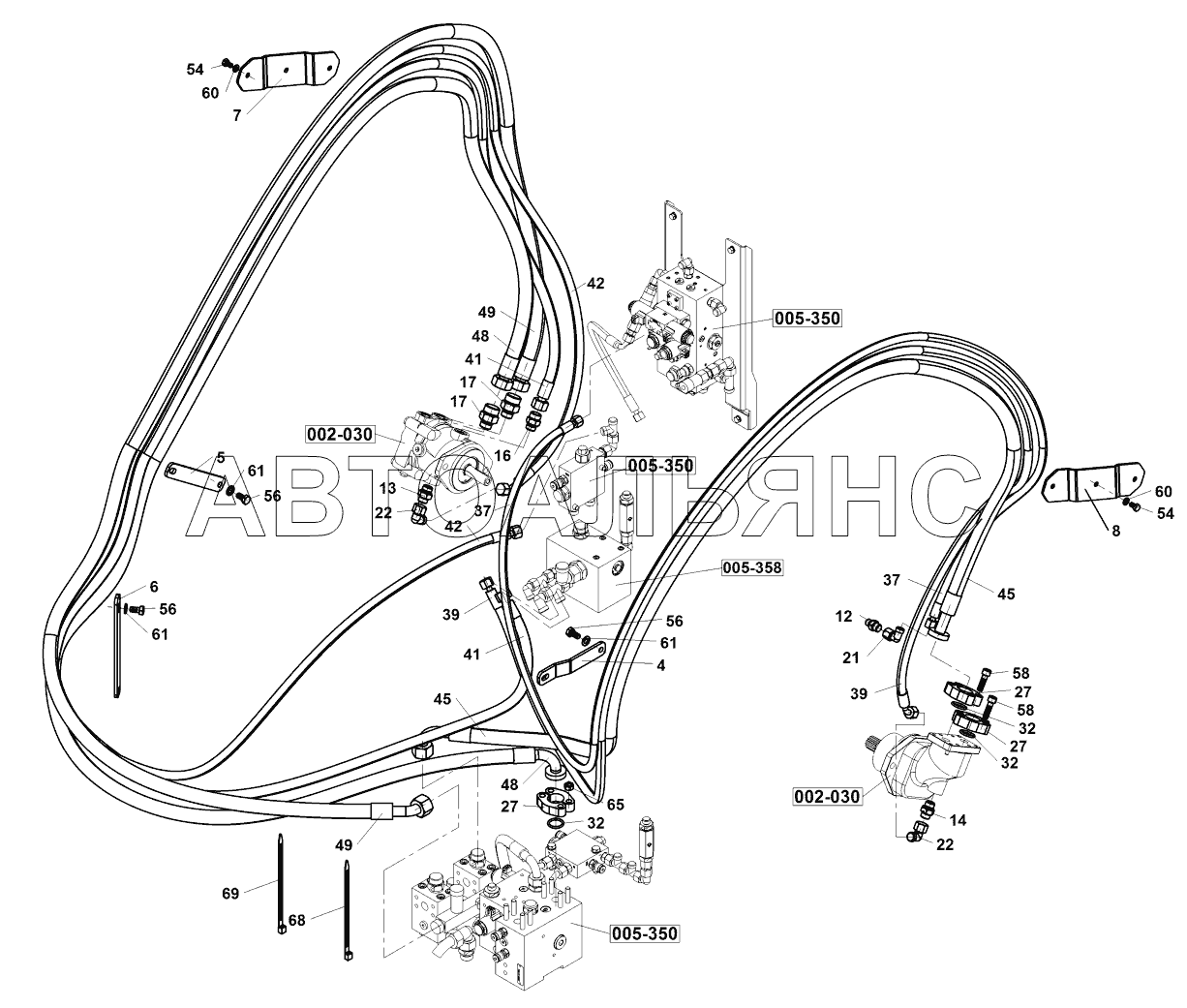

Rear drum hydraulic system AV 70X. Каталог 2013г.

Front drum hydraulic equipment w/o lock AV 70X Rear drum hydraulic equipment w/o lock AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Drum hydraulics

Заводской номер: 4-11189A Количество на модель: 1
4-11189A
1
4

Номер детали на чертеже:

4

Clip

Заводской номер: 4-11059A Количество на модель: 1
4-11059A
1
5

Номер детали на чертеже:

5

Clip

Заводской номер: 4-07815A Количество на модель: 1
4-07815A
1
6

Номер детали на чертеже:

6

Clip

Заводской номер: 4-12456A Количество на модель: 1
4-12456A
1
7

Номер детали на чертеже:

7

Clip

Заводской номер: 4-10792A Количество на модель: 1
4-10792A
1
8

Номер детали на чертеже:

8

Clip

Заводской номер: 4-10793A Количество на модель: 1
4-10793A
1
12

Номер детали на чертеже:

12

Screwed connection

Заводской номер: 4-5160650058 Количество на модель: 1
4-5160650058
1
13

Номер детали на чертеже:

13

Connector

Заводской номер: 4-5160650110 Количество на модель: 1
4-5160650110
1
14

Номер детали на чертеже:

14

Connector

Заводской номер: 4-5160650060 Количество на модель: 1
4-5160650060
1
16

Номер детали на чертеже:

16

Connector

Заводской номер: 4-5160650092 Количество на модель: 1
4-5160650092
1
17

Номер детали на чертеже:

17

Connector

Заводской номер: 4-5160650093 Количество на модель: 2
4-5160650093
2
21

Номер детали на чертеже:

21

Screwed connection

Заводской номер: 4-5160670087 Количество на модель: 1
4-5160670087
1
22

Номер детали на чертеже:

22

Screwed connection

Заводской номер: 4-5160670028 Количество на модель: 2
4-5160670028
2
27

Номер детали на чертеже:

27

Yoke

Заводской номер: 4-5160580016 Количество на модель: 6
4-5160580016
6
32

Номер детали на чертеже:

32

O-ring

Заводской номер: 4-6160142202 Количество на модель: 3
4-6160142202
3
37

Номер детали на чертеже:

37

Hydraulic hose

Заводской номер: 4-5160572373 Количество на модель: 1
4-5160572373
1
39

Номер детали на чертеже:

39

Hydraulic hose

Заводской номер: 4-5160572370 Количество на модель: 1
4-5160572370
1
41

Номер детали на чертеже:

41

Hydraulic hose

Заводской номер: 4-5160572365 Количество на модель: 1
4-5160572365
1
42

Номер детали на чертеже:

42

Hydraulic hose

Заводской номер: 4-5160572368 Количество на модель: 1
4-5160572368
1
45

Номер детали на чертеже:

45

Hydraulic hose

Заводской номер: 4-5160572346 Количество на модель: 1
4-5160572346
1
48

Номер детали на чертеже:

48

Hydraulic hose

Заводской номер: 4-5160570051 Количество на модель: 1
4-5160570051
1
49

Номер детали на чертеже:

49

Hydraulic hose

Заводской номер: 4-5160572331 Количество на модель: 1
4-5160572331
1
54

Номер детали на чертеже:

54

Hexagon head screw

Заводской номер: 4-3002508014 Количество на модель: 6
4-3002508014
6
56

Номер детали на чертеже:

56

Hexagon head screw

Заводской номер: 4-3002510020 Количество на модель: 6
4-3002510020
6
58

Номер детали на чертеже:

58

Socket head cap screw

Заводской номер: 4-3114310035 Количество на модель: 8
4-3114310035
8
60

Номер детали на чертеже:

60

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 6
4-3900017080
6
61

Номер детали на чертеже:

61

Washer

Заводской номер: 4-3170600100 Количество на модель: 6
4-3170600100
6
65

Номер детали на чертеже:

65

Hexagon nut

Заводской номер: 4-3048500100 Количество на модель: 4
4-3048500100
4
68

Номер детали на чертеже:

68

Staple strip

Заводской номер: 4-6150051017 Количество на модель: 6
4-6150051017
6
69

Номер детали на чертеже:

69

Staple strip

Заводской номер: 4-6150051019 Количество на модель: 4
4-6150051019
4
