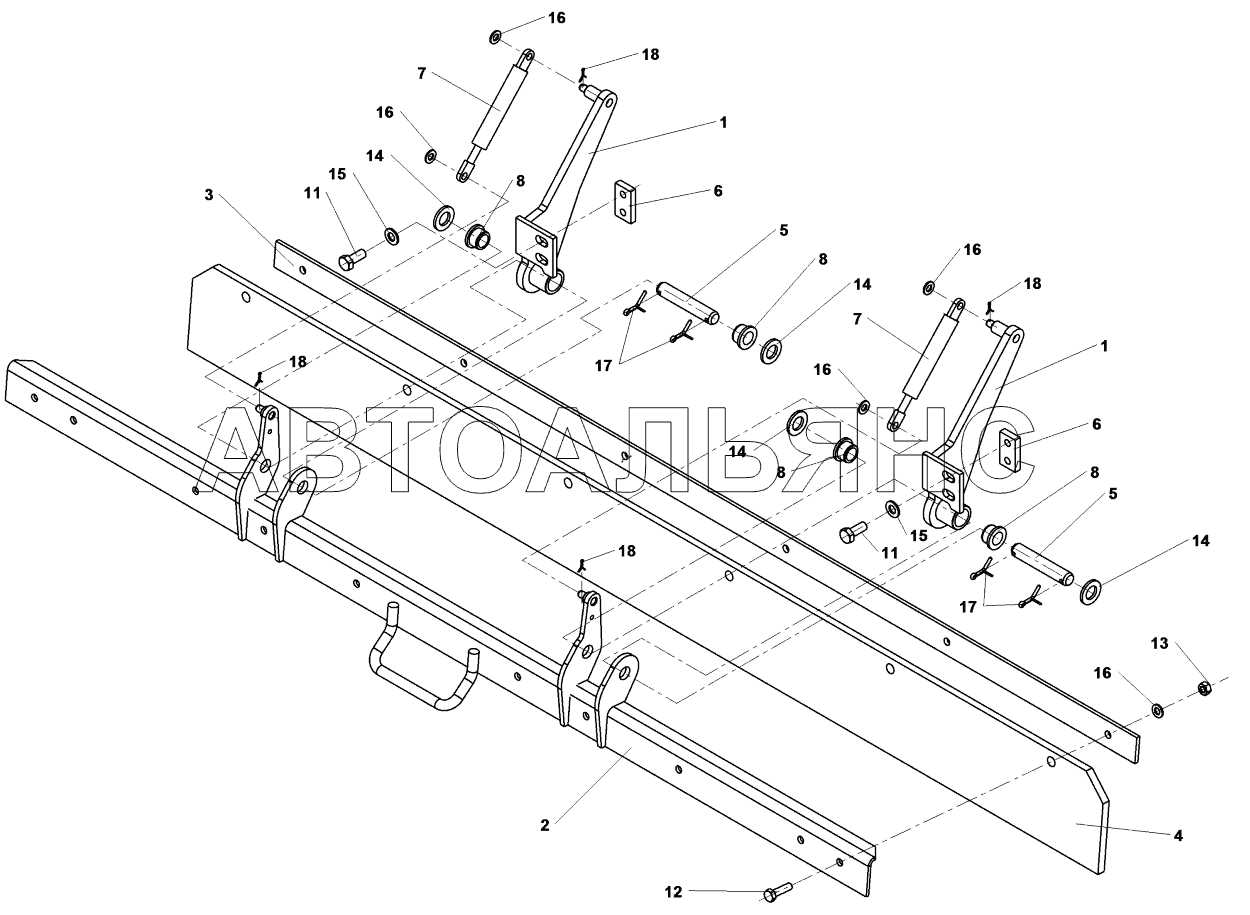

Upper tilting scraper AV 70X. Каталог 2013г.

Lower tilting scraper AV 70X Tank cap AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Scraper

Заводской номер: 4-07309A Количество на модель: 1
4-07309A
1
1

Номер детали на чертеже:

1

Holder

Заводской номер: 4-05494A Количество на модель: 2
4-05494A
2
2

Номер детали на чертеже:

2

Angle

Заводской номер: 4-07307A Количество на модель: 1
4-07307A
1
3

Номер детали на чертеже:

3

Flat

Заводской номер: 4-07305A Количество на модель: 1
4-07305A
1
4

Номер детали на чертеже:

4

Blade

Заводской номер: 4-07306A Количество на модель: 1
4-07306A
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 4-443041 Количество на модель: 2
4-443041
2
6

Номер детали на чертеже:

6

Plate

Заводской номер: 4-05497A Количество на модель: 2
4-05497A
2
7

Номер детали на чертеже:

7

Gas pressure spring

Заводской номер: 1203461 Количество на модель: 2
1203461
2
8

Номер детали на чертеже:

8

Bushing

Заводской номер: 4-6150090033 Количество на модель: 4
4-6150090033
4
11

Номер детали на чертеже:

11

Hexagon head screw

Заводской номер: 4-3002510025 Количество на модель: 4
4-3002510025
4
12

Номер детали на чертеже:

12

Hexagon head screw

Заводской номер: 4-3002508030 Количество на модель: 6
4-3002508030
6
13

Номер детали на чертеже:

13

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 6
4-3048500080
6
14

Номер детали на чертеже:

14

Washer

Заводской номер: 4-3170200170 Количество на модель: 4
4-3170200170
4
15

Номер детали на чертеже:

15

Washer

Заводской номер: 4-3170200105 Количество на модель: 4
4-3170200105
4
16

Номер детали на чертеже:

16

Washer

Заводской номер: 4-3170200084 Количество на модель: 10
4-3170200084
10
17

Номер детали на чертеже:

17

ШПЛИНТ

Заводской номер: 4-3178104028 Количество на модель: 4
4-3178104028
4
18

Номер детали на чертеже:

18

Split-pin

Заводской номер: 4-3178102012 Количество на модель: 4
4-3178102012
4
