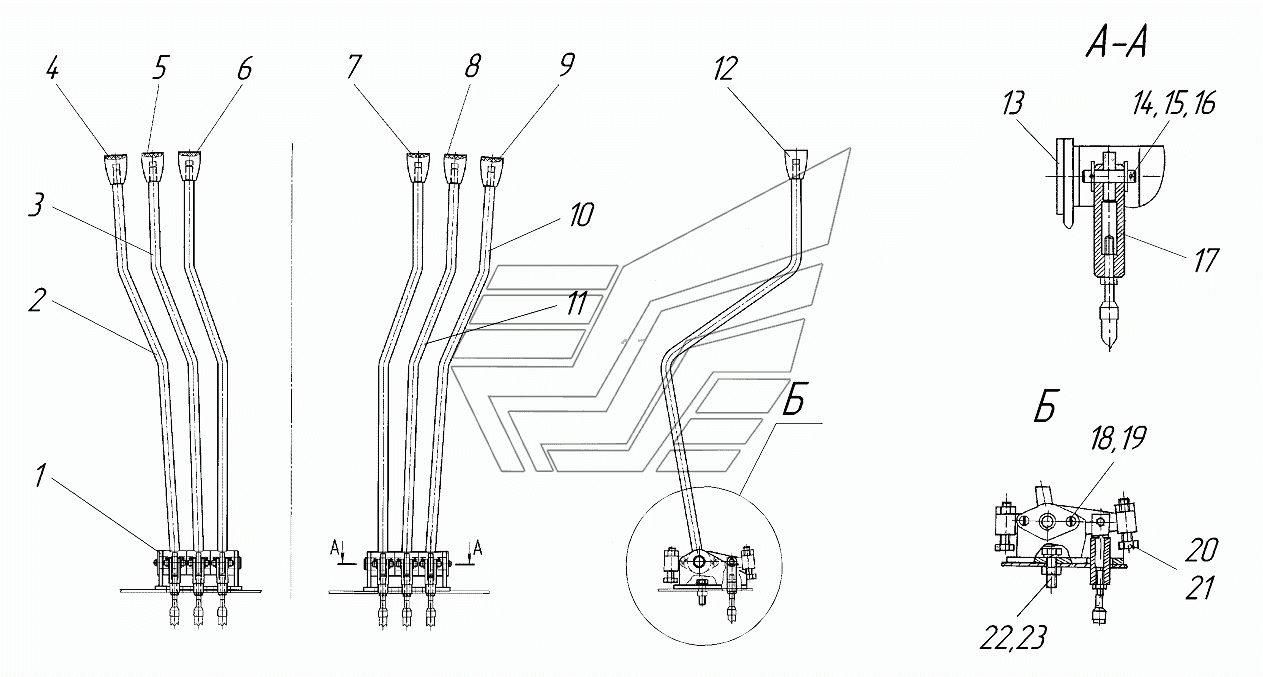

Установка рычагов 257.04.06.00.000-01 ГС-18.05 (752-10). Каталог 2017г.

Место рабочее 752.04.00.00.000-02 ГС-18.05 (752-10) Насос-дозатор 257.04.05.00.000-02 ГС-18.05 (752-10)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 257.04.06.01.000 Количество на модель: 2
257.04.06.01.000
2
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: 257.04.06.02.000-02 Количество на модель: 2
257.04.06.02.000-02
2
3

Номер детали на чертеже:

3

Рычаг

Заводской номер: 257.04.06.02.000-03 Количество на модель: 1
257.04.06.02.000-03
1
4

Номер детали на чертеже:

4

Табличка

Заводской номер: 225.44.03.02.015 Количество на модель: 1
225.44.03.02.015
1
5

Номер детали на чертеже:

5

Табличка

Заводской номер: 225.44.03.02.011 Количество на модель: 1
225.44.03.02.011
1
6

Номер детали на чертеже:

6

Табличка

Заводской номер: 225.44.03.02.012 Количество на модель: 1
225.44.03.02.012
1
7

Номер детали на чертеже:

7

Табличка

Заводской номер: 225.44.03.02.009 Количество на модель: 1
225.44.03.02.009
1
8

Номер детали на чертеже:

8

Табличка

Заводской номер: 225.44.03.02.014 Количество на модель: 1
225.44.03.02.014
1
9

Номер детали на чертеже:

9

Табличка

Заводской номер: 225.44.03.02.016 Количество на модель: 1
225.44.03.02.016
1
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 257.04.06.02.000-04 Количество на модель: 2
257.04.06.02.000-04
2
11

Номер детали на чертеже:

11

Рычаг

Заводской номер: 257.04.06.02.000-05 Количество на модель: 1
257.04.06.02.000-05
1
12

Номер детали на чертеже:

12

Ручка

Заводской номер: 225.44.03.02.006 Количество на модель: 6
225.44.03.02.006
6
13

Номер детали на чертеже:

13

Ось

Заводской номер: 257.04.06.04.000 Количество на модель: 2
257.04.06.04.000
2
14

Номер детали на чертеже:

14

Палец

Заводской номер: 225.04.03.00.009 Количество на модель: 6
225.04.03.00.009
6
15

Номер детали на чертеже:

15

Шайба С.8

Заводской номер: ШайбаС.8 Количество на модель: 12
ШайбаС.8
12
16

Номер детали на чертеже:

16

Шплинт 2,5х16

Заводской номер: Шплинт2,5х16 Количество на модель: 12
Шплинт2,5х16
12
17

Номер детали на чертеже:

17

Вилка

Заводской номер: 257.04.06.00.001 Количество на модель: 6
257.04.06.00.001
6
18

Номер детали на чертеже:

18

Винт ВМ6х10

Заводской номер: ВинтВМ6х10 Количество на модель: 4
ВинтВМ6х10
4
19

Номер детали на чертеже:

19

Шайба

Заводской номер: Шайба6.65Г Количество на модель: 4
Шайба6.65Г
4
20

Номер детали на чертеже:

20

Болт

Заводской номер: БолтМ10х45 Количество на модель: 12
БолтМ10х45
12
21

Номер детали на чертеже:

21

Гайка М10

Заводской номер: ГайкаМ10 Количество на модель: 12
ГайкаМ10
12
22

Номер детали на чертеже:

22

Болт М10х35

Заводской номер: БолтМ10х35 Количество на модель: 4
БолтМ10х35
4
23

Номер детали на чертеже:

23

Шайба10.65Г

Заводской номер: Шайба10.65Г Количество на модель: 4
Шайба10.65Г
4
