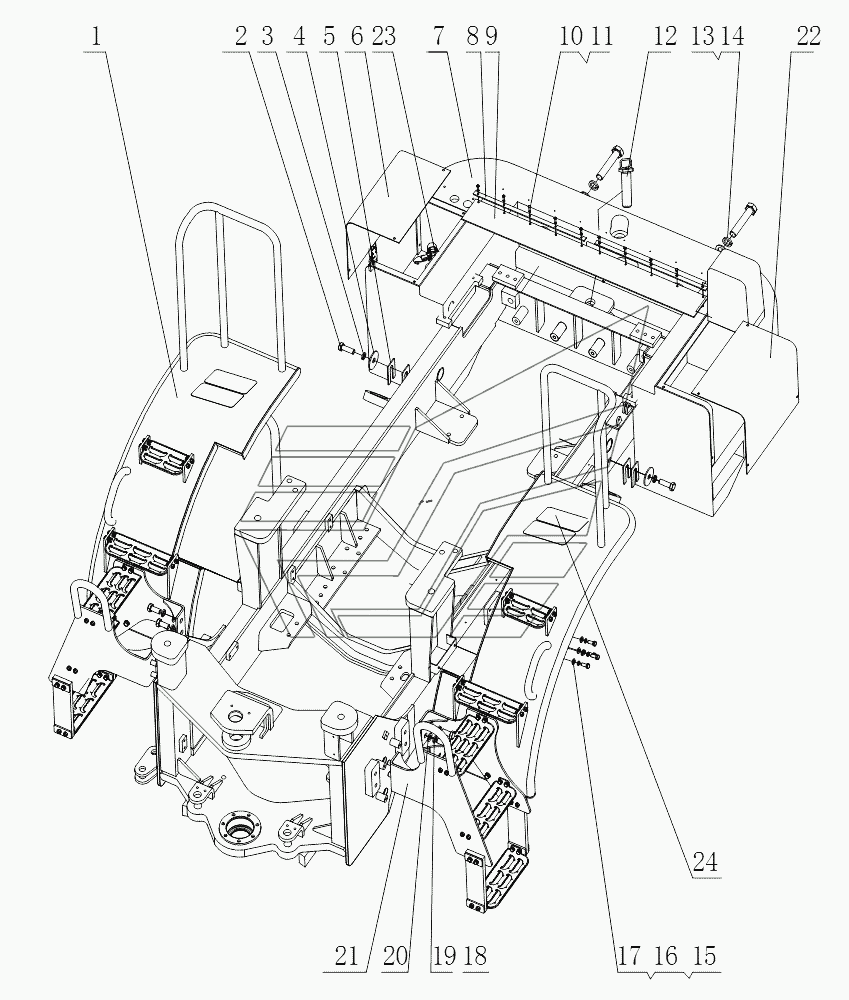

Z33E12T8 Frame Group (III) CG-932H. Каталог 2014г.

Z33E12T8 Frame Group (II) CG-932H Z33E12T8 Frame Group (IV) CG-932H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
12
13
14
17
21
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Right Plate Assembly

Заводской номер: Z33E1205T7 Количество на модель: 1
Z33E1205T7
1
2

Номер детали на чертеже:

2

Connector

Заводской номер: GB/T5783-2000 Количество на модель: 2
GB/T5783-2000
2
3

Номер детали на чертеже:

3

Washer 20

Заводской номер: GB/T93-87 Количество на модель: 2
GB/T93-87
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: Z33E120000019 Количество на модель: 2
Z33E120000019
2
5

Номер детали на чертеже:

5

Shim

Заводской номер: Z33E120000020 Количество на модель: 1
Z33E120000020
1
6

Номер детали на чертеже:

6

Plate

Заводской номер: Z33E121100002 Количество на модель: 1
Z33E121100002
1
7

Номер детали на чертеже:

7

Ballast

Заводской номер: Z33E1211T7 Количество на модель: 1
Z33E1211T7
1
8

Номер детали на чертеже:

8

Press Plate

Заводской номер: Z33E120000015 Количество на модель: 2
Z33E120000015
2
9

Номер детали на чертеже:

9

Eraser

Заводской номер: Z33E120000016 Количество на модель: 1
Z33E120000016
1
12

Номер детали на чертеже:

12

Pin

Заводской номер: Z33E1216T7 Количество на модель: 1
Z33E1216T7
1
13

Номер детали на чертеже:

13

Valve

Заводской номер: GB/T93-1987 Количество на модель: 2
GB/T93-1987
2
14

Номер детали на чертеже:

14

Bolt

Заводской номер: GB/T5782-2000 Количество на модель: 2
GB/T5782-2000
2
17

Номер детали на чертеже:

17

Washer 10

Заводской номер: GB/T97.1-2002 Количество на модель: 8
GB/T97.1-2002
8
21

Номер детали на чертеже:

21

Left Plate Assembly

Заводской номер: Z33E1204T7 Количество на модель: 1
Z33E1204T7
1
23

Номер детали на чертеже:

23

Eraser

Заводской номер: Z50G121703T19 Количество на модель: 2
Z50G121703T19
2
24

Номер детали на чертеже:

24

Skidproof Cushion

Заводской номер: YN20T01282P1 Количество на модель: 4
YN20T01282P1
4
