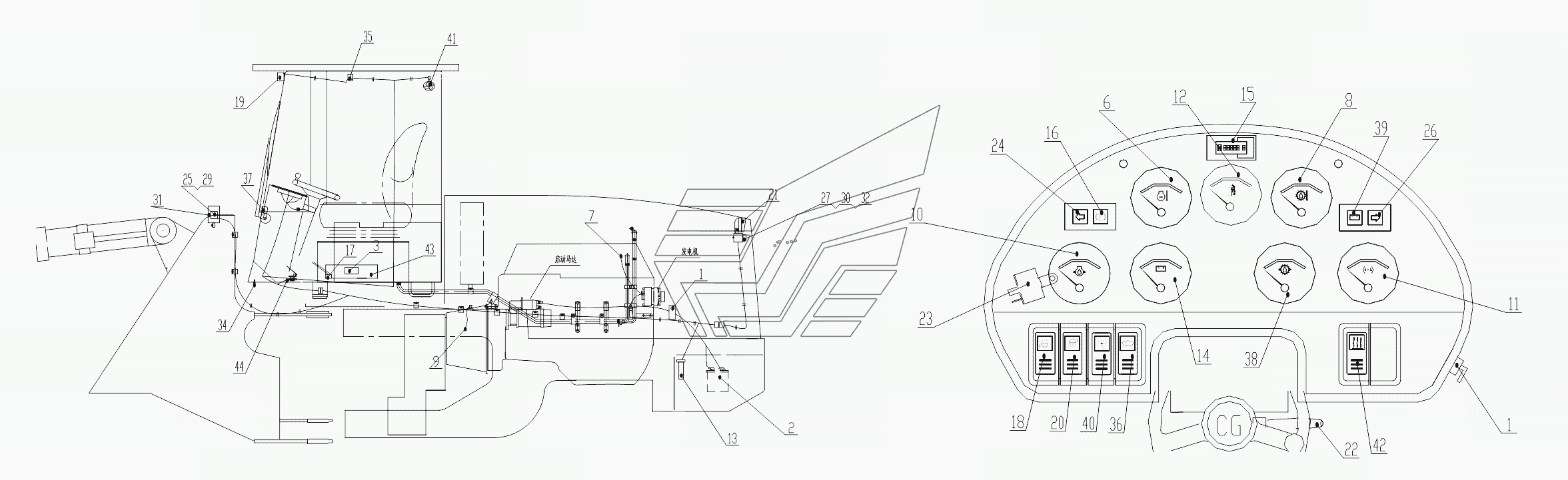

Z33E15T7 Electrical Component Location Assembly CG-932H. Каталог 2014г.

Z33E14T7 Implement (III) CG-932H Z33E15T7 Electrical Principle Scheme CG-932H

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Battery Disconnect SW

Заводской номер: JK862A Количество на модель: 1
JK862A
1
2

Номер детали на чертеже:

2

Battery

Заводской номер: 6-QW-120B Количество на модель: 2
6-QW-120B
2
3

Номер детали на чертеже:

3

Fuse box

Заводской номер: HG4735 Количество на модель: 2
HG4735
2
5

Номер детали на чертеже:

5

Key Switch

Заводской номер: JK432 Количество на модель: 1
JK432
1
6

Номер детали на чертеже:

6

Water Temp. Gauge

Заводской номер: DW-2CH/40-120°C Количество на модель: 1
DW-2CH/40-120°C
1
7

Номер детали на чертеже:

7

Water Temp. Sensor

Заводской номер: WG-2/R1/2 Количество на модель: 1
WG-2/R1/2
1
8

Номер детали на чертеже:

8

Trans. Oil Temp. Gauge

Заводской номер: DW-2CH/40-140°C Количество на модель: 1
DW-2CH/40-140°C
1
9

Номер детали на чертеже:

9

Oil Temp. Sensor

Заводской номер: WG-2/M14X1.5 Количество на модель: 1
WG-2/M14X1.5
1
10

Номер детали на чертеже:

10

Trans. Oil pressure gauge

Заводской номер: YT-202CH/0-3.2MPa Количество на модель: 1
YT-202CH/0-3.2MPa
1
11

Номер детали на чертеже:

11

Brake pressure gauge

Заводской номер: YT-202CH/0-1.2MPa Количество на модель: 1
YT-202CH/0-1.2MPa
1
12

Номер детали на чертеже:

12

Oil Level gauge

Заводской номер: DR-2 Количество на модель: 1
DR-2
1
13

Номер детали на чертеже:

13

Oil Level sensor

Заводской номер: RG-4 Количество на модель: 1
RG-4
1
14

Номер детали на чертеже:

14

Voltmeter

Заводской номер: DV-2CH/18-32V Количество на модель: 1
DV-2CH/18-32V
1
15

Номер детали на чертеже:

15

Hour meter

Заводской номер: 701DN001O1248D2060A Количество на модель: 1
701DN001O1248D2060A
1
16

Номер детали на чертеже:

16

Braking Light

Заводской номер: 2.32LED Количество на модель: 1
2.32LED
1
17

Номер детали на чертеже:

17

Braking

Заводской номер: WK-3 Количество на модель: 1
WK-3
1
18

Номер детали на чертеже:

18

Rear Light SW.

Заводской номер: JK981-000-3.67 Количество на модель: 1
JK981-000-3.67
1
19

Номер детали на чертеже:

19

Light

Заводской номер: CG.L Количество на модель: 1
CG.L
1
22

Номер детали на чертеже:

22

Lamp SW

Заводской номер: 303A Количество на модель: 1
303A
1
23

Номер детали на чертеже:

23

Turning Flasher

Заводской номер: JA3501A/24H-3-R Количество на модель: 1
JA3501A/24H-3-R
1
24

Номер детали на чертеже:

24

Turn Indicator

Заводской номер: 3.2LED Количество на модель: 1
3.2LED
1
25

Номер детали на чертеже:

25

Front turn Indicator

Заводской номер: 21W Количество на модель: 2
21W
2
27

Номер детали на чертеже:

27

Turn Indicator

Заводской номер: CG.S-21W Количество на модель: 2
CG.S-21W
2
28

Номер детали на чертеже:

28

Instrument light

Заводской номер: 2W Количество на модель: 7
2W
7
30

Номер детали на чертеже:

30

Rear small light

Заводской номер: CG.E8 Количество на модель: 2
CG.E8
2
32

Номер детали на чертеже:

32

Braking Light

Заводской номер: CG.E Количество на модель: 2
CG.E
2
33

Номер детали на чертеже:

33

Horn SW

Заводской номер: DLA-110 Количество на модель: 1
DLA-110
1
34

Номер детали на чертеже:

34

Horn

Заводской номер: DL-224EG Количество на модель: 1
DL-224EG
1
35

Номер детали на чертеже:

35

Bricket Light

Заводской номер: DZ106 Количество на модель: 1
DZ106
1
36

Номер детали на чертеже:

36

Front Wiper SW.

Заводской номер: JK981-045-2.5 Количество на модель: 1
JK981-045-2.5
1
37

Номер детали на чертеже:

37

Wiper

Заводской номер: CG30E-B/600 Количество на модель: 1
CG30E-B/600
1
38

Номер детали на чертеже:

38

Engine Oil pressure

Заводской номер: YT-202CH/0-0.8MPa Количество на модель: 1
YT-202CH/0-0.8MPa
1
39

Номер детали на чертеже:

39

Battery Charge Indicator

Заводской номер: 2.16/LED Количество на модель: 1
2.16/LED
1
40

Номер детали на чертеже:

40

Fan Switch

Заводской номер: JK981-000-2.8 Количество на модель: 1
JK981-000-2.8
1
41

Номер детали на чертеже:

41

Warming

Заводской номер: DQ-8 Количество на модель: 1
DQ-8
1
42

Номер детали на чертеже:

42

Handle lockup SW.

Заводской номер: JK981-000 Количество на модель: 1
JK981-000
1
43

Номер детали на чертеже:

43

Braking lamp operation

Заводской номер: NF33E Количество на модель: 1
NF33E
1
44

Номер детали на чертеже:

44

Braking Light

Заводской номер: JN150 Количество на модель: 1
JN150
1
