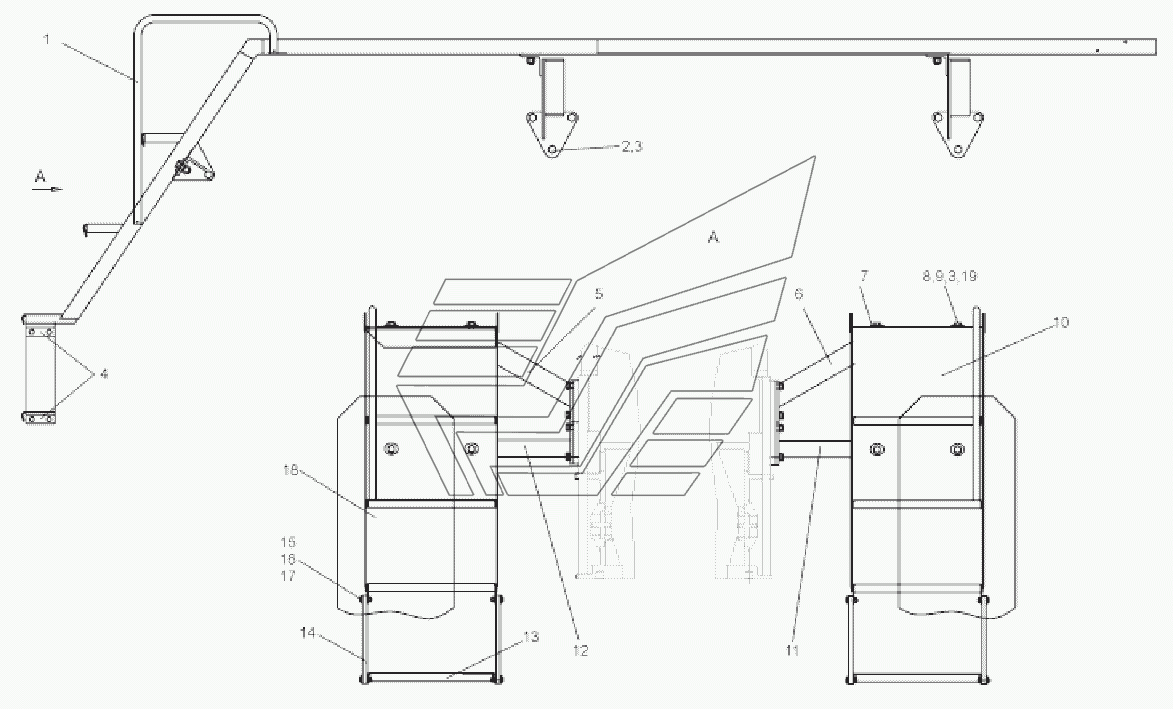

Установка крыльев (ДЗ-98М.53.00.000) ДЗ-98В. Каталог 2015г.

Установка замка (ДЗ-98М.52.07.080) ДЗ-98В Установка ROPS-FOPS (ДЗ-98М1.55.02.000) ДЗ-98В

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Поручень

Заводской номер: ДЗ-98.53.00.021 Количество на модель: 2
ДЗ-98.53.00.021
2
2

Номер детали на чертеже:

2

Болт

Заводской номер: БолтМ16-6gx30.58.019(S24) Количество на модель: 18
БолтМ16-6gx30.58.019(S24)
18
3

Номер детали на чертеже:

3

Шайба 16.65Г.019

Заводской номер: Шайба16.65Г.019 Количество на модель: 30
Шайба16.65Г.019
30
4

Номер детали на чертеже:

4

Планка

Заводской номер: А120.53.00.082 Количество на модель: 8
А120.53.00.082
8
5

Номер детали на чертеже:

5

Кронштейн левый

Заводской номер: ДЗ-98В.53.00.180 Количество на модель: 2
ДЗ-98В.53.00.180
2
6

Номер детали на чертеже:

6

Кронштейн правый

Заводской номер: ДЗ-98В.53.00.190 Количество на модель: 2
ДЗ-98В.53.00.190
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 067.14.11.198 Количество на модель: 12
067.14.11.198
12
8

Номер детали на чертеже:

8

Гайка М16-6Н.5.019(S24)

Заводской номер: ГайкаМ16-6Н.5.019(S24) Количество на модель: 12
ГайкаМ16-6Н.5.019(S24)
12
9

Номер детали на чертеже:

9

Болт

Заводской номер: БолтМ16-6gx50.58.019(S24) Количество на модель: 12
БолтМ16-6gx50.58.019(S24)
12
10

Номер детали на чертеже:

10

Крыло

Заводской номер: ДЗ-98В.53.00.160-02 Количество на модель: 1
ДЗ-98В.53.00.160-02
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: ДЗ-98В.53.00.220 Количество на модель: 1
ДЗ-98В.53.00.220
1
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: ДЗ-98В.53.00.220-01 Количество на модель: 1
ДЗ-98В.53.00.220-01
1
13

Номер детали на чертеже:

13

Ступенька

Заводской номер: А120.53.00.081 Количество на модель: 2
А120.53.00.081
2
14

Номер детали на чертеже:

14

Пластина

Заводской номер: А120.53.00.083 Количество на модель: 4
А120.53.00.083
4
15

Номер детали на чертеже:

15

Болт

Заводской номер: БолтМ10-6gx35.58.019(S16) Количество на модель: 16
БолтМ10-6gx35.58.019(S16)
16
16

Номер детали на чертеже:

16

Гайка М10-6Н.5.019(S16)

Заводской номер: ГайкаМ10-6Н.5.019(S16) Количество на модель: 16
ГайкаМ10-6Н.5.019(S16)
16
17

Номер детали на чертеже:

17

Шайба 10.65Г.019

Заводской номер: Шайба10.65Г.019 Количество на модель: 16
Шайба10.65Г.019
16
18

Номер детали на чертеже:

18

Крыло левое

Заводской номер: ДЗ-98В.53.00.290-02 Количество на модель: 1
ДЗ-98В.53.00.290-02
1
19

Номер детали на чертеже:

19

Шайба

Заводской номер: ШайбаС16.02.019 Количество на модель: 8
ШайбаС16.02.019
8
