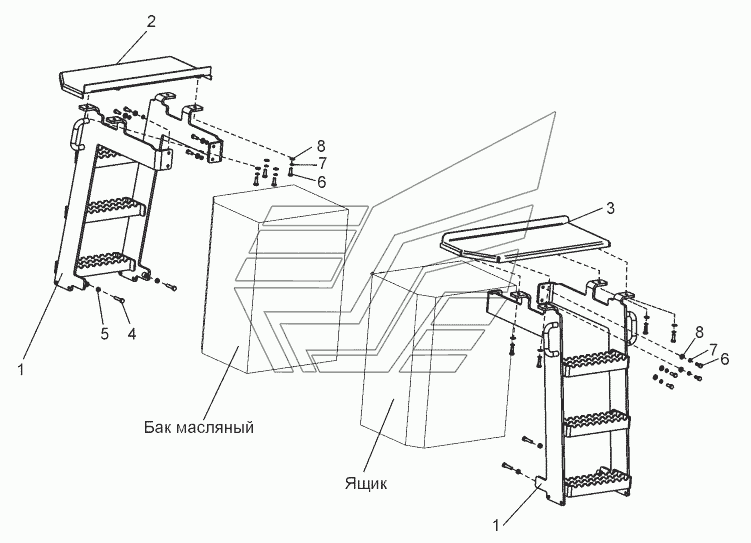

Установка трапов (TL150.53.01.000) TL-150. Каталог 2016г.

Крыло заднее (TL150.53.12.100 изображено), (TL150.53.12.100-01 зеркально) TL-150 Установка крыльев передних (TL150.53.13.000) TL-150

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трап

Заводской номер: TL150.53.01.020 Количество на модель: 2
TL150.53.01.020
2
2

Номер детали на чертеже:

2

Площадка доступа

Заводской номер: TL150.53.01.030 Количество на модель: 1
TL150.53.01.030
1
3

Номер детали на чертеже:

3

Площадка доступа

Заводской номер: TL150.53.01.030-01 Количество на модель: 1
TL150.53.01.030-01
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: TL150.53.01.006 Количество на модель: 4
TL150.53.01.006
4
5

Номер детали на чертеже:

5

Гайка М10-6Н.5.019

Заводской номер: ГайкаМ10-6Н.5.019 Количество на модель: 4
ГайкаМ10-6Н.5.019
4
6

Номер детали на чертеже:

6

Болт

Заводской номер: БолтМ10-6gx25.58.019 Количество на модель: 16
БолтМ10-6gx25.58.019
16
7

Номер детали на чертеже:

7

Шайба C10.02.019

Заводской номер: ШайбаC10.02.019 Количество на модель: 16
ШайбаC10.02.019
16
8

Номер детали на чертеже:

8

Шайба 10.65Г.019

Заводской номер: Шайба10.65Г.019 Количество на модель: 16
Шайба10.65Г.019
16
