Установка компрессора кондиционера под Д-180М Т-10М. Каталог 2012г.

Установка кондиционера «Август» Т-10М Кардан Т-10М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

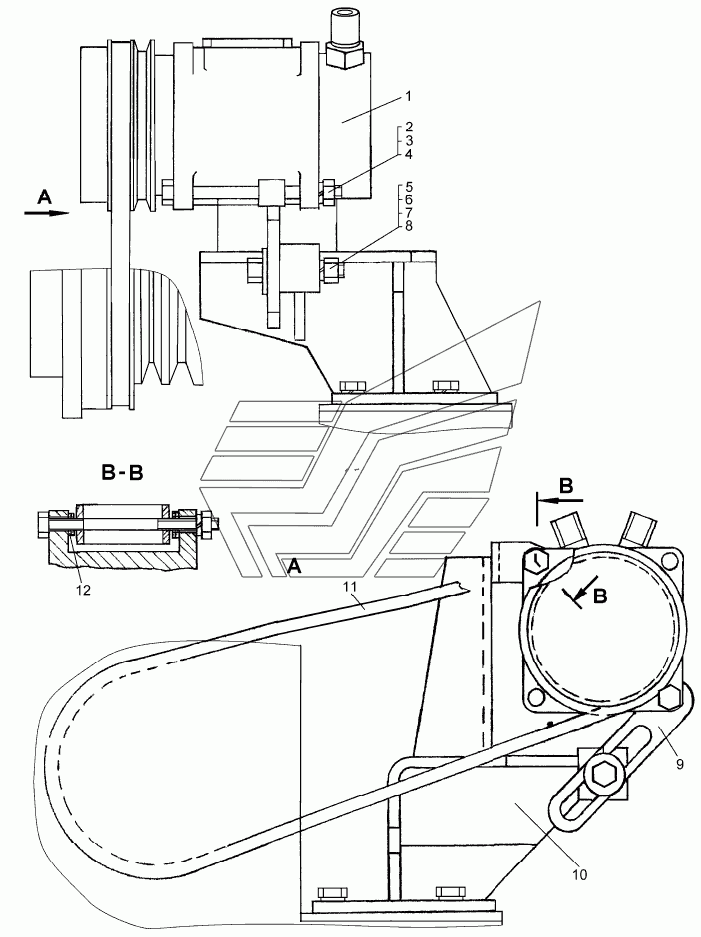

Установка компрессора кондиционера под Д-180М

Заводской номер: 700-07-23СП Количество на модель: 1
700-07-23СП
1
1

Номер детали на чертеже:

1

Компрессор

Заводской номер: Компрессор Количество на модель: 1
Компрессор
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 700-28-877 Количество на модель: 2
700-28-877
2
3

Номер детали на чертеже:

3

Гайка

Заводской номер: ГайкаМ10-7Н.6.019 Количество на модель: 2
ГайкаМ10-7Н.6.019
2
4

Номер детали на чертеже:

4

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель: 2
Шайба10.ОТ.65Г.09
2
5

Номер детали на чертеже:

5

Гайка М12-7Н.6

Заводской номер: ГайкаМ12-7Н.6 Количество на модель: 1
ГайкаМ12-7Н.6
1
6

Номер детали на чертеже:

6

Шайба 12.ОТ.65Г.09

Заводской номер: Шайба12.ОТ.65Г.09 Количество на модель: 1
Шайба12.ОТ.65Г.09
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 31372 Количество на модель: 1
31372
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 28648 Количество на модель: 1
28648
1
9

Номер детали на чертеже:

9

Серьга

Заводской номер: 700-07-324СП Количество на модель: 1
700-07-324СП
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 700-07-323СП Количество на модель: 1
700-07-323СП
1
11

Номер детали на чертеже:

11

Ремень тип А-1340

Заводской номер: А-1340 Количество на модель: 1
А-1340
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 31308-1 Количество на модель: 4
31308-1
4
