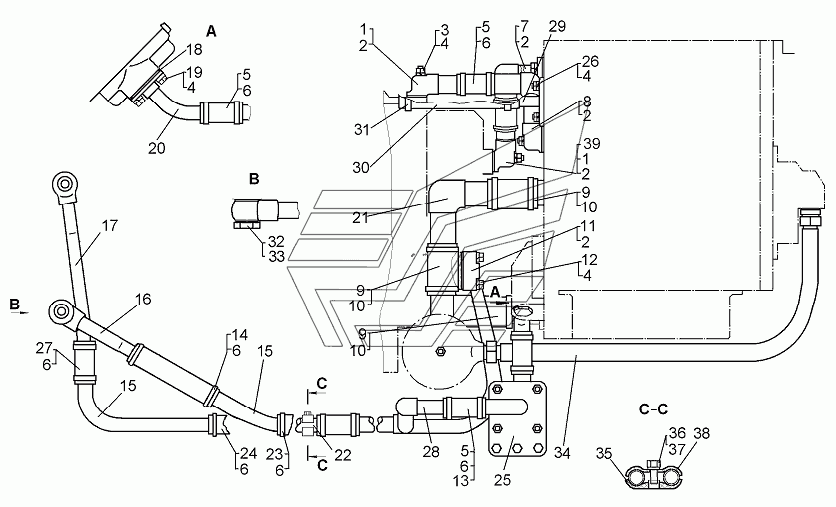

Гидравлическая система питания, управления и смазки гидромеханической трансмиссии Т-10М. Каталог 2012г.

Насос Т-10М Фильтр Т-10М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидравлическая система питания, управления и смазки гидромеханической трансмиссии

Заводской номер: 64-60-1-01СП Количество на модель: 1
64-60-1-01СП
1

Номер детали на чертеже:

Гидравлическая система питания, управления и смазки гидромеханической трансмиссии

Заводской номер: 64-60-11-01СП Количество на модель: 1
64-60-11-01СП
1
1

Номер детали на чертеже:

1

Труба

Заводской номер: 64-60-107СП Количество на модель: 2
64-60-107СП
2
1

Номер детали на чертеже:

1

Труба

Заводской номер: 64-60-199СП Количество на модель: 1
64-60-199СП
1
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 700-40-6515 Количество на модель: 4
700-40-6515
4
3

Номер детали на чертеже:

3

Гайка

Заводской номер: ГайкаМ10-7Н.6.019 Количество на модель: 2
ГайкаМ10-7Н.6.019
2
4

Номер детали на чертеже:

4

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель: 17
Шайба10.ОТ.65Г.09
17
5

Номер детали на чертеже:

5

Рукав

Заводской номер: 700-40-5967 Количество на модель: 8
700-40-5967
8
6

Номер детали на чертеже:

6

Хомут

Заводской номер: 700-41-2224СП Количество на модель: 24
700-41-2224СП
24
6

Номер детали на чертеже:

6

Хомут червячный

Заводской номер: 32-50/12W2 Количество на модель:
32-50/12W2
7

Номер детали на чертеже:

7

Труба

Заводской номер: 64-60-109СП Количество на модель: 1
64-60-109СП
1
7

Номер детали на чертеже:

7

Труба

Заводской номер: 64-60-170СП Количество на модель: 1
64-60-170СП
1
8

Номер детали на чертеже:

8

Труба

Заводской номер: 64-60-103СП Количество на модель: 1
64-60-103СП
1
9

Номер детали на чертеже:

9

Рукав

Заводской номер: 700-40-3552 Количество на модель: 2
700-40-3552
2
10

Номер детали на чертеже:

10

Хомут

Заводской номер: 37-26-139СП Количество на модель: 6
37-26-139СП
6
10

Номер детали на чертеже:

10

Хомут червячный

Заводской номер: 50-70/12W2 Количество на модель:
50-70/12W2
11

Номер детали на чертеже:

11

Труба

Заводской номер: 64-60-189СП Количество на модель: 1
64-60-189СП
1
12

Номер детали на чертеже:

12

Болт М10-6gx55.58.019

Заводской номер: БолтМ10-6gx55.58.019 Количество на модель: 6
БолтМ10-6gx55.58.019
6
13

Номер детали на чертеже:

13

Рукав

Заводской номер: 700-46-2303-02 Количество на модель: 1
700-46-2303-02
1
14

Номер детали на чертеже:

14

Рукав

Заводской номер: 700-46-2362 Количество на модель: 1
700-46-2362
1
15

Номер детали на чертеже:

15

Труба

Заводской номер: 64-60-138 Количество на модель: 2
64-60-138
2
16

Номер детали на чертеже:

16

Труба

Заводской номер: 64-60-204СП Количество на модель: 1
64-60-204СП
1
17

Номер детали на чертеже:

17

Труба

Заводской номер: 64-60-187СП Количество на модель: 1
64-60-187СП
1
17

Номер детали на чертеже:

17

Труба

Заводской номер: 64-60-142 Количество на модель: 1
64-60-142
1
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 700-40-7594 Количество на модель: 3
700-40-7594
3
19

Номер детали на чертеже:

19

Болт

Заводской номер: БолтМ10-6gx25.58.019 Количество на модель: 7
БолтМ10-6gx25.58.019
7
20

Номер детали на чертеже:

20

Труба

Заводской номер: 64-60-108СП Количество на модель: 1
64-60-108СП
1
21

Номер детали на чертеже:

21

Труба

Заводской номер: 62-60-116СП Количество на модель: 1
62-60-116СП
1
21

Номер детали на чертеже:

21

Угольник

Заводской номер: 64-26-276СП Количество на модель: 1
64-26-276СП
1
22

Номер детали на чертеже:

22

Труба

Заводской номер: 64-60-1-05 Количество на модель: 2
64-60-1-05
2
23

Номер детали на чертеже:

23

Рукав

Заводской номер: 700-40-3552-01 Количество на модель: 1
700-40-3552-01
1
24

Номер детали на чертеже:

24

Рукав

Заводской номер: 700-46-2234 Количество на модель: 1
700-46-2234
1
25

Номер детали на чертеже:

25

Фильтр

Заводской номер: 64-60-106СП Количество на модель: 1
64-60-106СП
1
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 700-30-2099 Количество на модель: 2
700-30-2099
2
27

Номер детали на чертеже:

27

Рукав

Заводской номер: 700-46-2142 Количество на модель: 1
700-46-2142
1
28

Номер детали на чертеже:

28

Труба

Заводской номер: 64-60-114СП Количество на модель: 1
64-60-114СП
1
29

Номер детали на чертеже:

29

Труба

Заводской номер: 64-60-264СП Количество на модель: 1
64-60-264СП
1
30

Номер детали на чертеже:

30

Рукав

Заводской номер: 700-40-3487 Количество на модель: 1
700-40-3487
1
30

Номер детали на чертеже:

30

Рукав

Заводской номер: 700-40-9645 Количество на модель: 1
700-40-9645
1
31

Номер детали на чертеже:

31

Хомут червячный

Заводской номер: 20-32/12W2 Количество на модель: 2
20-32/12W2
2
31

Номер детали на чертеже:

31

Хомут

Заводской номер: 700-41-2228СП Количество на модель: 2
700-41-2228СП
2
32

Номер детали на чертеже:

32

Штуцер

Заводской номер: 700-41-2575 Количество на модель: 2
700-41-2575
2
33

Номер детали на чертеже:

33

Кольцо

Заводской номер: 261164 Количество на модель: 4
261164
4
34

Номер детали на чертеже:

34

Рукав

Заводской номер: 50-26-486-09СП Количество на модель: 2
50-26-486-09СП
2
34

Номер детали на чертеже:

34

Рукав

Заводской номер: 50-26-486-08СП Количество на модель: 2
50-26-486-08СП
2
34

Номер детали на чертеже:

34

Рукав

Заводской номер: 50-26-486-03СП Количество на модель: 2
50-26-486-03СП
2
34

Номер детали на чертеже:

34

Рукав

Заводской номер: 50-26-486-02СП Количество на модель: 2
50-26-486-02СП
2
35

Номер детали на чертеже:

35

Прокладка

Заводской номер: 700-40-3137 Количество на модель: 2
700-40-3137
2
36

Номер детали на чертеже:

36

Болт

Заводской номер: БолтМ10-6gx30.58.019 Количество на модель: 2
БолтМ10-6gx30.58.019
2
37

Номер детали на чертеже:

37

Шайба

Заводской номер: 31308 Количество на модель: 4
31308
4
38

Номер детали на чертеже:

38

Прижим

Заводской номер: 50-60-230 Количество на модель: 2
50-60-230
2
