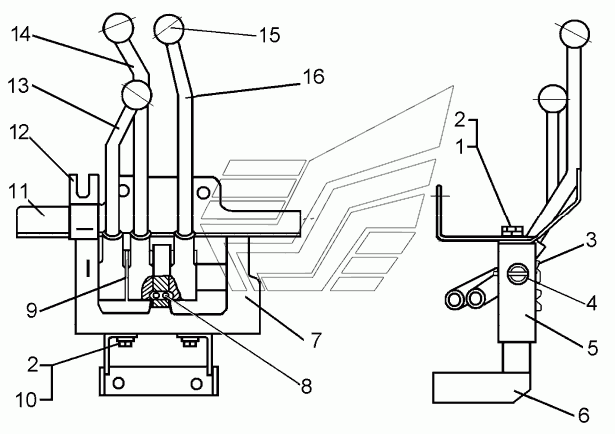

Блок управления пусковым двигателем Т-10М. Каталог 2012г.

Управление дизелем (с пусковым двигателем) Т-10М Редуктор пускового двигателя Т-10М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Блок управления дизелем с пусковым двигателем

Заводской номер: 51-74-208СП Количество на модель: 1
51-74-208СП
1
1

Номер детали на чертеже:

1

Болт М10x25.58.019

Заводской номер: БолтМ10x25.58.019 Количество на модель: 2
БолтМ10x25.58.019
2
2

Номер детали на чертеже:

2

Шайба 10.ОТ 65 Г 09

Заводской номер: Шайба10.ОТ65Г09 Количество на модель: 4
Шайба10.ОТ65Г09
4
3

Номер детали на чертеже:

3

Шплинт 4x50

Заводской номер: Шплинт4x50 Количество на модель: 2
Шплинт4x50
2
4

Номер детали на чертеже:

4

Ось

Заводской номер: 700-47-2104 Количество на модель: 1
700-47-2104
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 51-74-85 Количество на модель: 1
51-74-85
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: 51-74-214СП Количество на модель: 1
51-74-214СП
1
7

Номер детали на чертеже:

7

Втулка

Заводской номер: 51-74-94 Количество на модель: 1
51-74-94
1
8

Номер детали на чертеже:

8

Шарик Б10-200

Заводской номер: ШарикБ10-200 Количество на модель: 2
ШарикБ10-200
2
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 18-74-122 Количество на модель: 12
18-74-122
12
10

Номер детали на чертеже:

10

Болт М10x20.58.019

Заводской номер: БолтМ10x20.58.019 Количество на модель: 2
БолтМ10x20.58.019
2
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 51-74-117 Количество на модель: 1
51-74-117
1
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: 51-74-112 Количество на модель: 1
51-74-112
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: 51-74-215СП Количество на модель: 1
51-74-215СП
1
14

Номер детали на чертеже:

14

Рычаг

Заводской номер: 51-74-164СП Количество на модель: 1
51-74-164СП
1
15

Номер детали на чертеже:

15

Ручка

Заводской номер: 722-17-58 Количество на модель: 4
722-17-58
4
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: 51-74-162СП Количество на модель: 1
51-74-162СП
1
