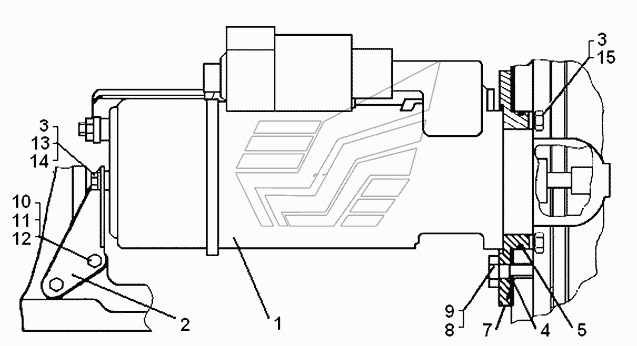

Установка стартера Т-10М. Каталог 2012г.

Электрооборудование дизеля (с электростартерной системой пуска) Т-10М Установка генератора Т-10М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стартер

Заводской номер: 2516.3708 Количество на модель: 1
2516.3708
1
1

Номер детали на чертеже:

1

Стартер

Заводской номер: 2517.3708 Количество на модель: 1
2517.3708
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: 65-10-2 Количество на модель: 1
65-10-2
1
3

Номер детали на чертеже:

3

Болт М8-6gx55.88.35.019

Заводской номер: БолтМ8-6gx55.88.35.019 Количество на модель: 7
БолтМ8-6gx55.88.35.019
7
4

Номер детали на чертеже:

4

Прокладка регулировочная

Заводской номер: 65-10-4 Количество на модель: 3
65-10-4
3
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 21363 Количество на модель: 1
21363
1
7

Номер детали на чертеже:

7

Фланец

Заводской номер: 65-10-1 Количество на модель: 1
65-10-1
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: БолтМ12-6gx30.58.019 Количество на модель: 4
БолтМ12-6gx30.58.019
4
9

Номер детали на чертеже:

9

Шайба 12.ОТ.65Г.09

Заводской номер: Шайба12.ОТ.65Г.09 Количество на модель: 4
Шайба12.ОТ.65Г.09
4
10

Номер детали на чертеже:

10

Болт

Заводской номер: БолтМ10-6gx25.58.019 Количество на модель: 2
БолтМ10-6gx25.58.019
2
11

Номер детали на чертеже:

11

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель: 2
Шайба10.ОТ.65Г.09
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 31308 Количество на модель: 2
31308
2
13

Номер детали на чертеже:

13

Шайба 8Т.65Г.09

Заводской номер: Шайба8Т.65Г.09 Количество на модель: 1
Шайба8Т.65Г.09
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 31386 Количество на модель: 1
31386
1
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 40975 Количество на модель: 6
40975
6
