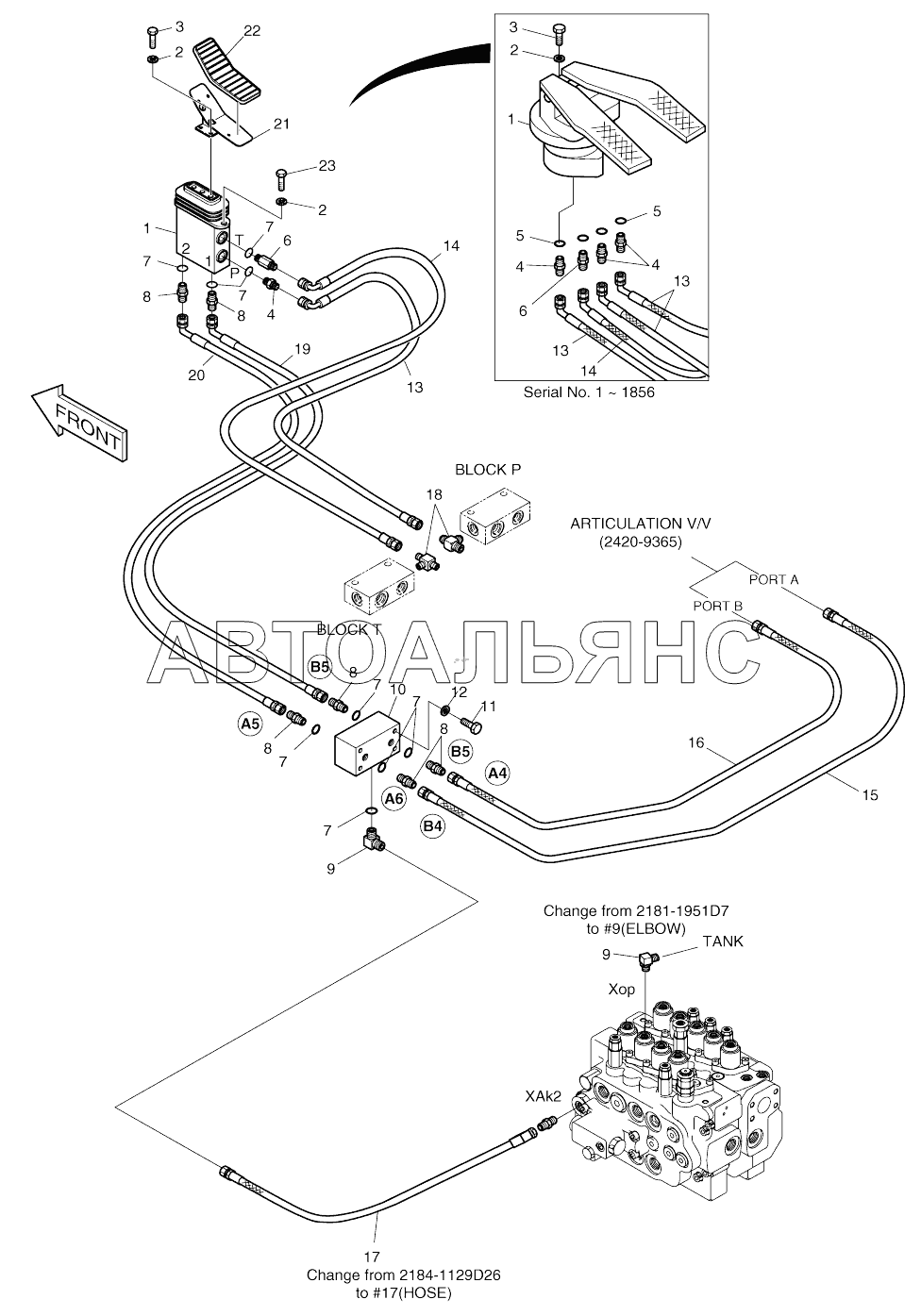

PILOT PIPING-ARTI.BOOM (1-2599) SOLAR 130W-V(2). Каталог 2017г.

MAIN PIPING-ARTI.BOOM (1-2599) SOLAR 130W-V(2) FRONT PIPING (1)-ARTI.BOOM (1-2599) SOLAR 130W-V(2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pilot piping

Заводской номер: 2400-2063 Количество на модель:
2400-2063
1

Номер детали на чертеже:

1

Valve, remocon

Заводской номер: 2420-9412 Количество на модель: 1
2420-9412
1
1

Номер детали на чертеже:

1

Valve,pedal

Заводской номер: 420-00160 Количество на модель: 1
420-00160
1
2

Номер детали на чертеже:

2

WASHER;SPRING M6

Заводской номер: S5102303 Количество на модель: 3
S5102303
3
2

Номер детали на чертеже:

2

WASHER;SPRING

Заводской номер: S5110601 Количество на модель: 4
S5110601
4
2

Номер детали на чертеже:

2

WASHER;SPRING

Заводской номер: S5110603 Количество на модель: 4
S5110603
4
3

Номер детали на чертеже:

3

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 2
S2212266
2
3

Номер детали на чертеже:

3

Socket-head bolt

Заводской номер: S2212261 Количество на модель: 2
S2212261
2
3

Номер детали на чертеже:

3

Bolt

Заводской номер: S2205261 Количество на модель: 3
S2205261
3
4

Номер детали на чертеже:

4

ADAPTER;S

Заводской номер: 2181-1917D4 Количество на модель: 3
2181-1917D4
3
4

Номер детали на чертеже:

4

Adapter

Заводской номер: 2181-1126D85 Количество на модель: 1
2181-1126D85
1
5

Номер детали на чертеже:

5

PACKING

Заводской номер: S8180221 Количество на модель: 4
S8180221
4
6

Номер детали на чертеже:

6

Adapter

Заводской номер: 2181-1917D24 Количество на модель: 1
2181-1917D24
1
6

Номер детали на чертеже:

6

Adapter

Заводской номер: 2181-1126D122 Количество на модель: 1
2181-1126D122
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: S8000111 Количество на модель: 5
S8000111
5
8

Номер детали на чертеже:

8

ADAPTER;S PFO-PF1/4

Заводской номер: 2181-1126D14 Количество на модель: 4
2181-1126D14
4
9

Номер детали на чертеже:

9

ELBOW

Заводской номер: 2181-1702D4 Количество на модель: 2
2181-1702D4
2
10

Номер детали на чертеже:

10

VALVE;SHUTTLE

Заводской номер: 2420-9158 Количество на модель: 1
2420-9158
1
11

Номер детали на чертеже:

11

BOLT M8X1.25X55

Заводской номер: S0556453 Количество на модель: 2
S0556453
2
12

Номер детали на чертеже:

12

WASHER;SPRING

Заводской номер: S5102503 Количество на модель: 2
S5102503
2
13

Номер детали на чертеже:

13

HOSE PF1/4-500L

Заводской номер: 2184-1046D63 Количество на модель: 3
2184-1046D63
3
13

Номер детали на чертеже:

13

Hose

Заводской номер: 2184-1060D8 Количество на модель: 3
2184-1060D8
3
14

Номер детали на чертеже:

14

Hose

Заводской номер: 2184-1062D73 Количество на модель: 1
2184-1062D73
1
14

Номер детали на чертеже:

14

Hose

Заводской номер: DS2054214 Количество на модель: 1
DS2054214
1
15

Номер детали на чертеже:

15

Hose

Заводской номер: 2184-1045D107 Количество на модель: 1
2184-1045D107
1
16

Номер детали на чертеже:

16

Hose

Заводской номер: 2184-1045D134 Количество на модель: 1
2184-1045D134
1
17

Номер детали на чертеже:

17

Hose

Заводской номер: 2184-1052D30 Количество на модель: 1
2184-1052D30
1
18

Номер детали на чертеже:

18

TEE

Заводской номер: 2181-2281D3 Количество на модель: 2
2181-2281D3
2
18

Номер детали на чертеже:

18

TEE PF03/8-2PF3/8

Заводской номер: 2181-2281D13 Количество на модель: 2
2181-2281D13
2
19

Номер детали на чертеже:

19

HOSE PF1/4-480L

Заводской номер: 2184-1046D32 Количество на модель: 1
2184-1046D32
1
20

Номер детали на чертеже:

20

HOSE PF1/4-530L

Заводской номер: 2184-1046D55 Количество на модель: 1
2184-1046D55
1
21

Номер детали на чертеже:

21

BRACKET;PEDAL(R.H)

Заводской номер: 2197-1817 Количество на модель: 1
2197-1817
1
22

Номер детали на чертеже:

22

RUBBER;PEDAL

Заводской номер: 2161-2257 Количество на модель: 1
2161-2257
1
23

Номер детали на чертеже:

23

Bolt, socket

Заводской номер: S2211861 Количество на модель: 2
S2211861
2
23

Номер детали на чертеже:

23

BOLT;SOCKET

Заводской номер: S2211866 Количество на модель: 2
S2211866
2
