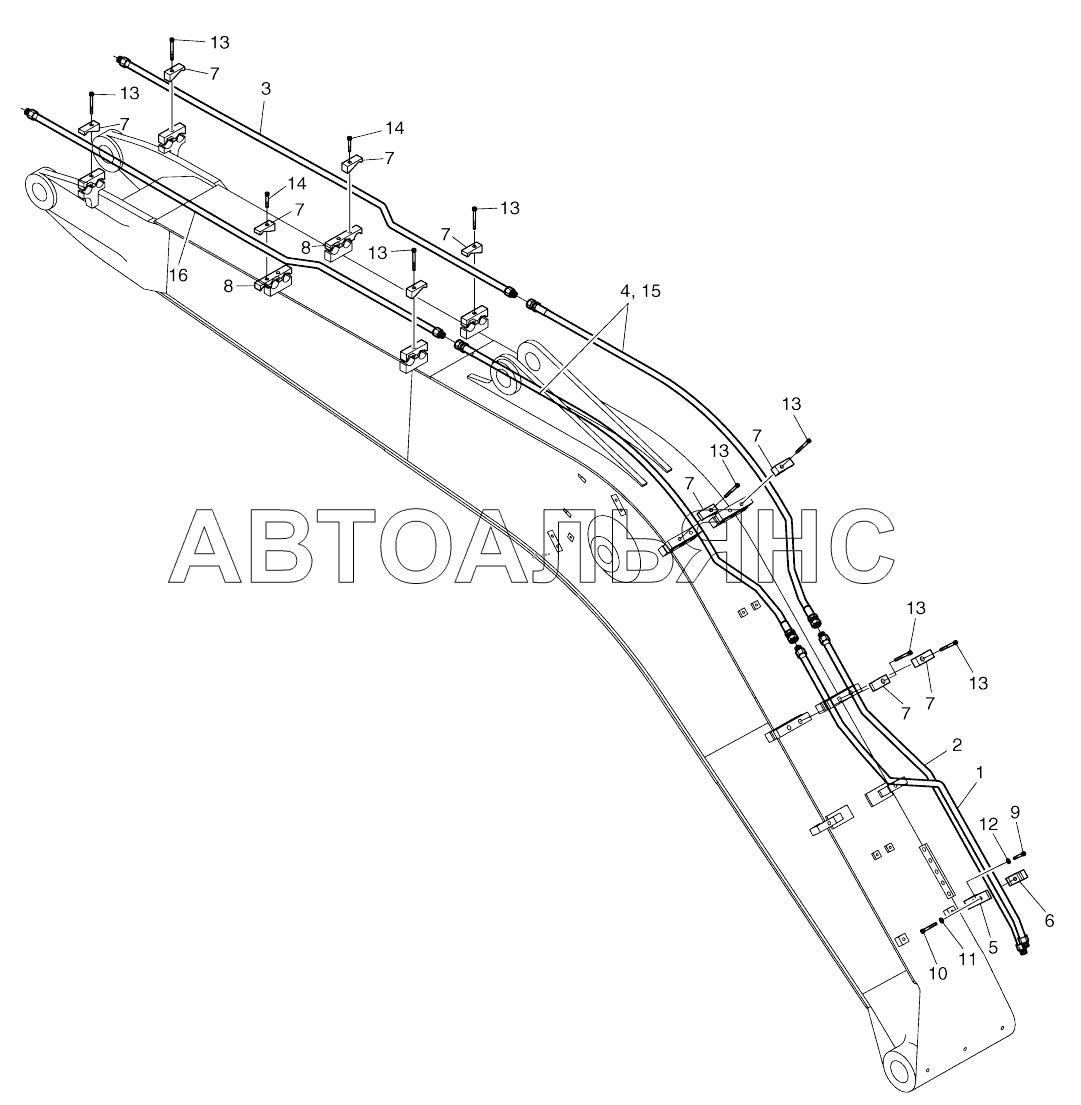

BOOM PIPING-ROTATION AND TILTING (1-3086) SOLAR 130W-V(2). Каталог 2017г.

PILOT PIPING-ROTATION AND TILTING SOLAR 130W-V(2) BOOM PIPING (4.6M)-ROTATION AND TILTING (3087-) SOLAR 130W-V(2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Boom piping

Заводской номер: 400-00686 Количество на модель:
400-00686
1

Номер детали на чертеже:

1

Pipe, boom

Заводской номер: 193-00620 Количество на модель: 1
193-00620
1
2

Номер детали на чертеже:

2

Pipe, boom

Заводской номер: 193-00621 Количество на модель: 1
193-00621
1
3

Номер детали на чертеже:

3

Pipe, boom

Заводской номер: 193-00622 Количество на модель: 1
193-00622
1
4

Номер детали на чертеже:

4

Hose pf1/2-950l

Заводской номер: 2184-1026D309 Количество на модель: 2
2184-1026D309
2
5

Номер детали на чертеже:

5

BRACKET

Заводской номер: 195-01514A Количество на модель: 1
195-01514A
1
6

Номер детали на чертеже:

6

CLAMP;PIPE

Заводской номер: 124-00201 Количество на модель: 1
124-00201
1
7

Номер детали на чертеже:

7

Clamp

Заводской номер: 124-00202 Количество на модель: 10
124-00202
10
8

Номер детали на чертеже:

8

Clamp

Заводской номер: 124-00203 Количество на модель: 2
124-00203
2
9

Номер детали на чертеже:

9

BOLT M10X1.5X70

Заводской номер: S0558953 Количество на модель: 1
S0558953
1
10

Номер детали на чертеже:

10

Bolt

Заводской номер: S0515653 Количество на модель: 1
S0515653
1
11

Номер детали на чертеже:

11

WASHER;SPRING

Заводской номер: S5100603 Количество на модель: 1
S5100603
1
12

Номер детали на чертеже:

12

Washer, spring

Заводской номер: S5100703 Количество на модель: 2
S5100703
2
13

Номер детали на чертеже:

13

BOLT;SOCKET M12X1.75X70

Заводской номер: S2216061 Количество на модель: 8
S2216061
8
14

Номер детали на чертеже:

14

Bolt, socket

Заводской номер: S2215461 Количество на модель: 2
S2215461
2
15

Номер детали на чертеже:

15

Protector, hose

Заводской номер: 2158-1003D15 Количество на модель: 1
2158-1003D15
1
16

Номер детали на чертеже:

16

Pipe, boom

Заводской номер: 140-00990 Количество на модель: 1
140-00990
1
PILOT PIPING-ROTATION AND TILTING SOLAR 130W-V(2) BOOM PIPING (4.6M)-ROTATION AND TILTING (3087-) SOLAR 130W-V(2)
