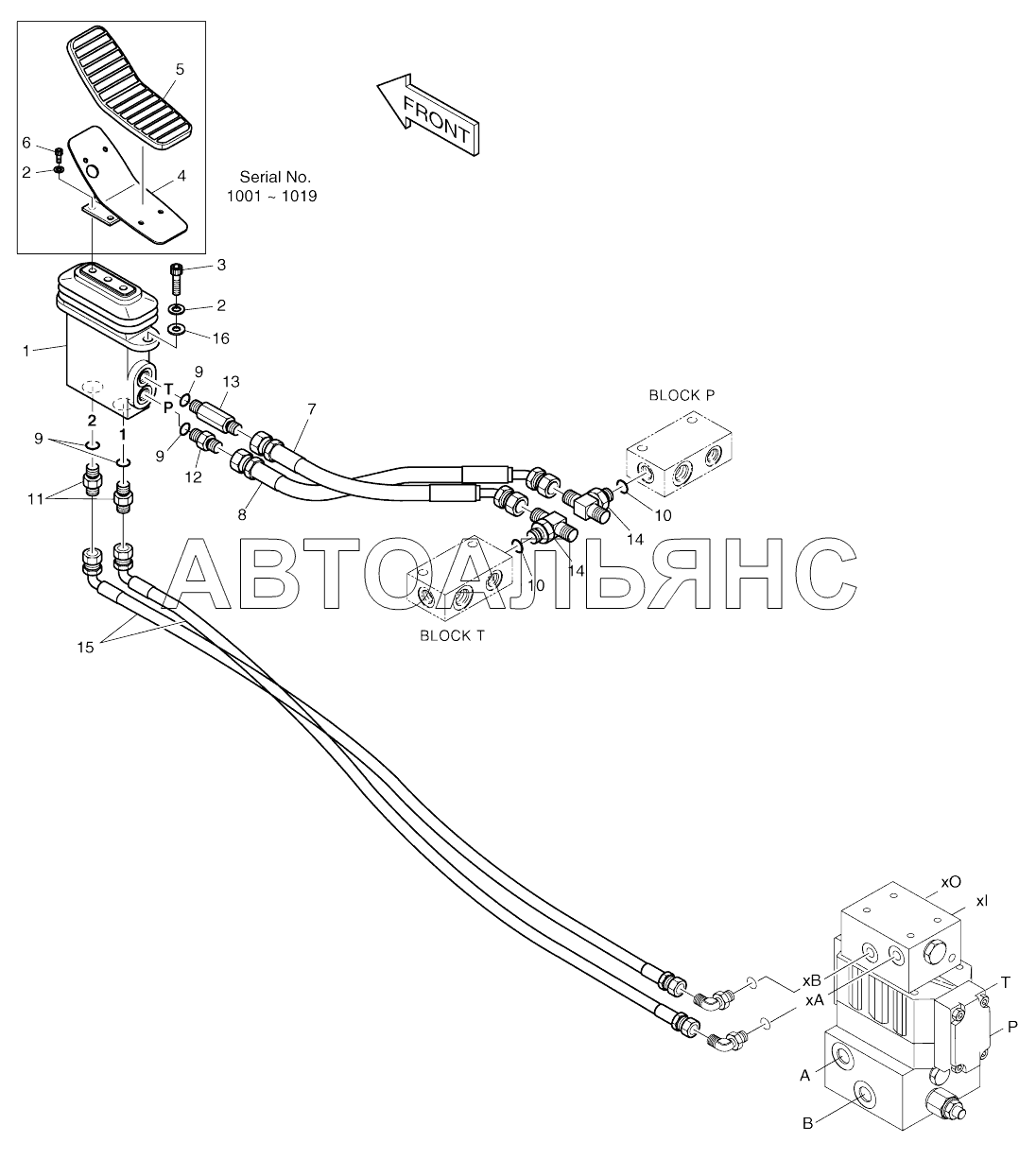

PILOT PIPING-TILTING SOLAR 210W-V. Каталог 2017г.

MAIN PIPING-TILTING (1597-) SOLAR 210W-V BOOM PIPING-ROTATING SOLAR 210W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pilot piping

Заводской номер: 400-01154 Количество на модель: 1
400-01154
1
1

Номер детали на чертеже:

1

VALVE;PEDAL

Заводской номер: 420-00347 Количество на модель: 1
420-00347
1
2

Номер детали на чертеже:

2

WASHER;SPRING

Заводской номер: S5110603 Количество на модель: 4
S5110603
4
3

Номер детали на чертеже:

3

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 2
S2212266
2
4

Номер детали на чертеже:

4

BRACKET;PEDAL(R.H)

Заводской номер: 2197-1817 Количество на модель: 1
2197-1817
1
5

Номер детали на чертеже:

5

RUBBER;PEDAL

Заводской номер: 2161-2257 Количество на модель: 1
2161-2257
1
6

Номер детали на чертеже:

6

BOLT;SOCKET

Заводской номер: S2211866 Количество на модель: 2
S2211866
2
7

Номер детали на чертеже:

7

Hose

Заводской номер: 2184-1060D26 Количество на модель: 1
2184-1060D26
1
8

Номер детали на чертеже:

8

Hose

Заводской номер: 2184-1060D105 Количество на модель: 1
2184-1060D105
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: S8000111 Количество на модель: 4
S8000111
4
10

Номер детали на чертеже:

10

O-RING

Заводской номер: S8000141 Количество на модель: 2
S8000141
2
11

Номер детали на чертеже:

11

ADAPTER;S PFO-PF1/4

Заводской номер: 2181-1126D14 Количество на модель: 2
2181-1126D14
2
11

Номер детали на чертеже:

11

Adapter

Заводской номер: 2181-1126D39 Количество на модель: 2
2181-1126D39
2
12

Номер детали на чертеже:

12

Adapter

Заводской номер: 2181-1126D85 Количество на модель: 1
2181-1126D85
1
13

Номер детали на чертеже:

13

Adapter

Заводской номер: 2181-1126D122 Количество на модель: 1
2181-1126D122
1
14

Номер детали на чертеже:

14

TEE PF03/8-2PF3/8

Заводской номер: 2181-2281D13 Количество на модель: 2
2181-2281D13
2
15

Номер детали на чертеже:

15

Hose

Заводской номер: DS2055525 Количество на модель: 2
DS2055525
2
16

Номер детали на чертеже:

16

WASHER;PLAIN

Заводской номер: S5010613 Количество на модель: 2
S5010613
2
