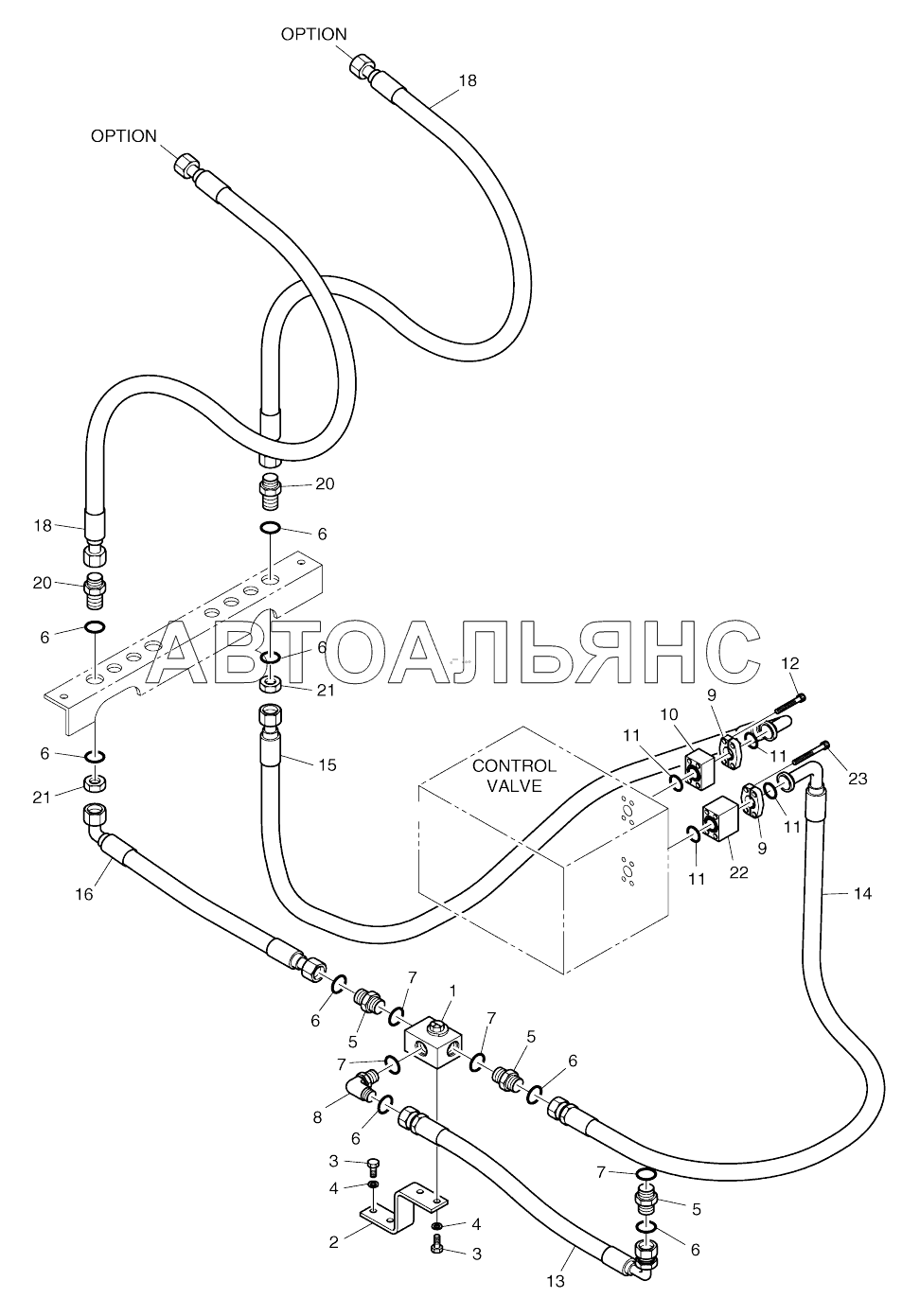

MAIN PIPING-ARTI.BOOM-1 AND 2 SOLAR 210W-V. Каталог 2017г.

STAY ASSY-ARTI.BOOM SOLAR 210W-V PILOT PIPING-ARTI.BOOM-1 WAY SOLAR 210W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main piping

Заводской номер: 400-01150 Количество на модель: 1
400-01150
1
1

Номер детали на чертеже:

1

VALVE;SWITCH

Заводской номер: 2420-9633A Количество на модель: 1
2420-9633A
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 195-02198 Количество на модель: 1
195-02198
1
3

Номер детали на чертеже:

3

BOLT M12X1.75X30

Заводской номер: S0515253 Количество на модель: 4
S0515253
4
4

Номер детали на чертеже:

4

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 4
S5102703
4
5

Номер детали на чертеже:

5

ADAPTER PFO1-UNF1 7/16

Заводской номер: 2181-4133D6 Количество на модель: 3
2181-4133D6
3
6

Номер детали на чертеже:

6

O-RING

Заводской номер: S8030161 Количество на модель: 8
S8030161
8
7

Номер детали на чертеже:

7

O-RING

Заводской номер: S8000291 Количество на модель: 4
S8000291
4
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 2181-2815D1 Количество на модель: 1
2181-2815D1
1
9

Номер детали на чертеже:

9

Flange

Заводской номер: 2181-9078 Количество на модель: 4
2181-9078
4
10

Номер детали на чертеже:

10

Block, spacer

Заводской номер: 2181-2614 Количество на модель: 1
2181-2614
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 4
2180-1026D19
4
12

Номер детали на чертеже:

12

BOLT;SOCKET M10X1.5X70

Заводской номер: S2213066 Количество на модель: 4
S2213066
4
13

Номер детали на чертеже:

13

Hose

Заводской номер: DS2013396 Количество на модель: 1
DS2013396
1
14

Номер детали на чертеже:

14

Hose

Заводской номер: 2184-1250D52 Количество на модель: 1
2184-1250D52
1
14

Номер детали на чертеже:

14

Hose

Заводской номер: 2184-1200D48 Количество на модель: 1
2184-1200D48
1
15

Номер детали на чертеже:

15

Hose

Заводской номер: DS2018066 Количество на модель: 1
DS2018066
1
16

Номер детали на чертеже:

16

Hose

Заводской номер: DS2013395 Количество на модель: 1
DS2013395
1
18

Номер детали на чертеже:

18

Hose

Заводской номер: DS2011319 Количество на модель: 2
DS2011319
2
20

Номер детали на чертеже:

20

Adapter

Заводской номер: DS2415005 Количество на модель: 2
DS2415005
2
21

Номер детали на чертеже:

21

Nut

Заводской номер: 121-00010D9 Количество на модель: 2
121-00010D9
2
22

Номер детали на чертеже:

22

Block, spacer

Заводской номер: 2181-2170 Количество на модель: 1
2181-2170
1
23

Номер детали на чертеже:

23

Bolt

Заводской номер: S2213466 Количество на модель: 4
S2213466
4
