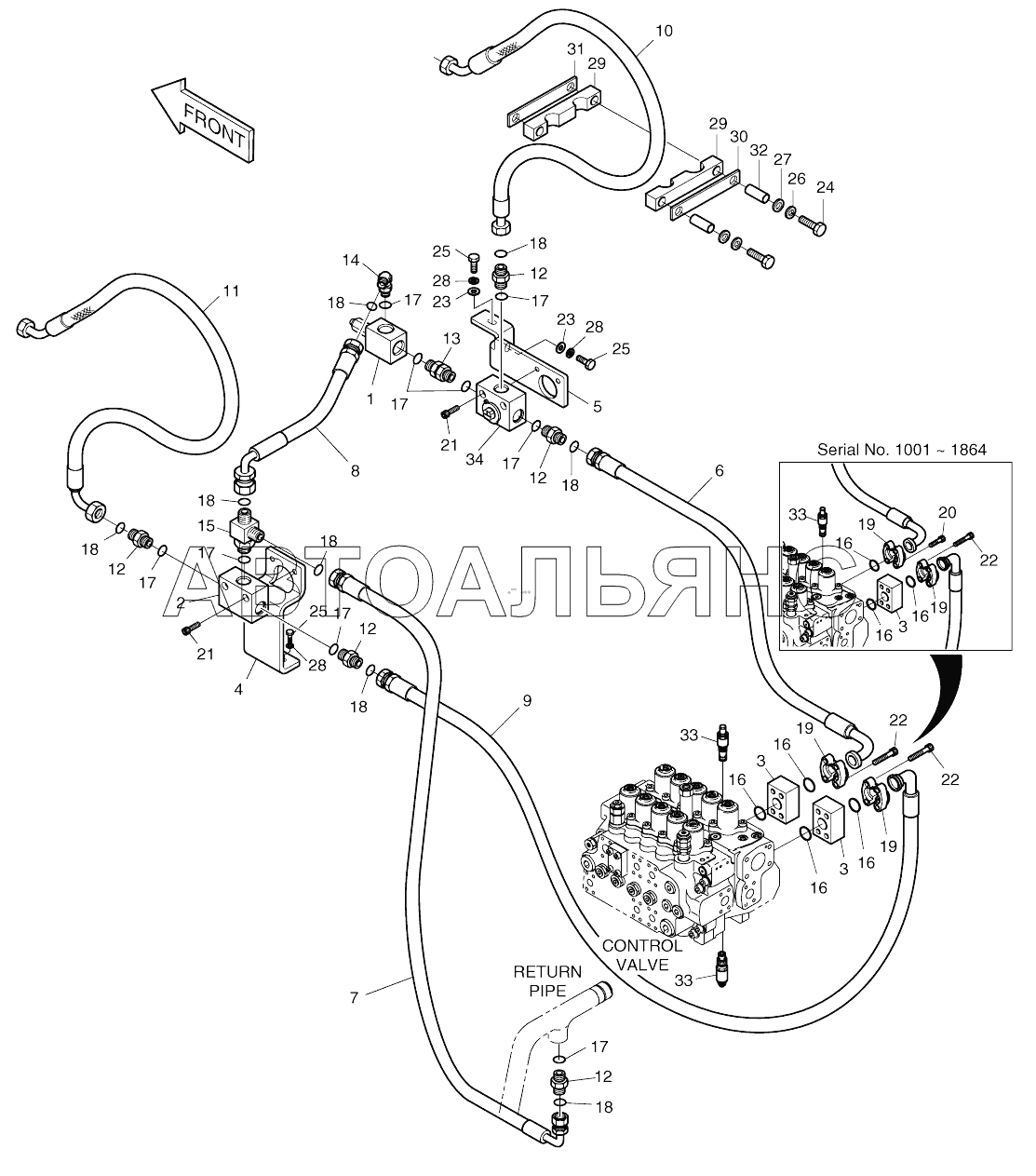

MAIN PIPING-PE3C SOLAR 210W-V. Каталог 2017г.

BOOM PIPING-PE3C SOLAR 210W-V PILOT PIPING-PE3C AND PERO SOLAR 210W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main piping-pe3c

Заводской номер: K1005252F1A Количество на модель: 1
K1005252F1A
1
1

Номер детали на чертеже:

1

VALVE;RELIEF

Заводской номер: 2420-9627B Количество на модель: 1
2420-9627B
1
2

Номер детали на чертеже:

2

Valve, switch

Заводской номер: K1002695 Количество на модель: 1
K1002695
1
2

Номер детали на чертеже:

2

Valve, switch

Заводской номер: K1002695A Количество на модель: 1
K1002695A
1
3

Номер детали на чертеже:

3

Block, spacer

Заводской номер: 2181-2614 Количество на модель: 1
2181-2614
1
4

Номер детали на чертеже:

4

Bracket, l.h

Заводской номер: K1005201 Количество на модель: 1
K1005201
1
5

Номер детали на чертеже:

5

Bracket, r.h

Заводской номер: K1005202 Количество на модель: 1
K1005202
1
6

Номер детали на чертеже:

6

Hose

Заводской номер: DS2018099 Количество на модель: 1
DS2018099
1
6

Номер детали на чертеже:

6

Hose

Заводской номер: DS2018108 Количество на модель: 1
DS2018108
1
7

Номер детали на чертеже:

7

Hose

Заводской номер: DS2013594 Количество на модель: 1
DS2013594
1
8

Номер детали на чертеже:

8

Hose

Заводской номер: DS2013595 Количество на модель: 1
DS2013595
1
9

Номер детали на чертеже:

9

Hose

Заводской номер: 2184-1200D52 Количество на модель: 1
2184-1200D52
1
10

Номер детали на чертеже:

10

Hose

Заводской номер: DS2012180 Количество на модель: 1
DS2012180
1
11

Номер детали на чертеже:

11

Hose

Заводской номер: DS2021056 Количество на модель: 1
DS2021056
1
12

Номер детали на чертеже:

12

ADAPTER PFO1-UNF1 7/16

Заводской номер: 2181-4133D6 Количество на модель: 5
2181-4133D6
5
13

Номер детали на чертеже:

13

ADAPTER;SP

Заводской номер: 2181-2818 Количество на модель: 1
2181-2818
1
14

Номер детали на чертеже:

14

ELBOW

Заводской номер: 2181-2815D1 Количество на модель: 1
2181-2815D1
1
15

Номер детали на чертеже:

15

Tee

Заводской номер: 2181-2293D4 Количество на модель: 1
2181-2293D4
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 3
2180-1026D19
3
17

Номер детали на чертеже:

17

O-RING

Заводской номер: S8000291 Количество на модель: 9
S8000291
9
18

Номер детали на чертеже:

18

O-RING

Заводской номер: S8030161 Количество на модель: 8
S8030161
8
19

Номер детали на чертеже:

19

Flange

Заводской номер: 2181-9083 Количество на модель: 4
2181-9083
4
20

Номер детали на чертеже:

20

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 4
S2212266
4
21

Номер детали на чертеже:

21

Bolt

Заводской номер: S2215766 Количество на модель: 4
S2215766
4
22

Номер детали на чертеже:

22

BOLT;SOCKET M10X1.5X70

Заводской номер: S2213066 Количество на модель: 4
S2213066
4
23

Номер детали на чертеже:

23

WASHER;PLAIN

Заводской номер: S5010713 Количество на модель: 2
S5010713
2
24

Номер детали на чертеже:

24

BOLT M10X1.5X80

Заводской номер: S0559153 Количество на модель: 2
S0559153
2
25

Номер детали на чертеже:

25

Bolt

Заводской номер: S0515453 Количество на модель: 4
S0515453
4
26

Номер детали на чертеже:

26

WASHER;SPRING M10

Заводской номер: S5102603 Количество на модель: 2
S5102603
2
27

Номер детали на чертеже:

27

WASHER;PLAIN

Заводской номер: S5010613 Количество на модель: 2
S5010613
2
28

Номер детали на чертеже:

28

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 4
S5102703
4
29

Номер детали на чертеже:

29

CLAMP;HOSE

Заводской номер: 124-00316A Количество на модель: 2
124-00316A
2
30

Номер детали на чертеже:

30

PLATE

Заводской номер: 621-03028 Количество на модель: 1
621-03028
1
31

Номер детали на чертеже:

31

PLATE

Заводской номер: 621-03029 Количество на модель: 1
621-03029
1
32

Номер детали на чертеже:

32

PIPE

Заводской номер: 2182-1018D47 Количество на модель: 2
2182-1018D47
2
33

Номер детали на чертеже:

33

OVER LOAD RELIEF ASS'Y

Заводской номер: 2420-1226 Количество на модель: 2
2420-1226
2
34

Номер детали на чертеже:

34

Valve, switch

Заводской номер: K1005225 Количество на модель: 1
K1005225
1
34

Номер детали на чертеже:

34

Valve, switch

Заводской номер: K1005225A Количество на модель: 1
K1005225A
1
