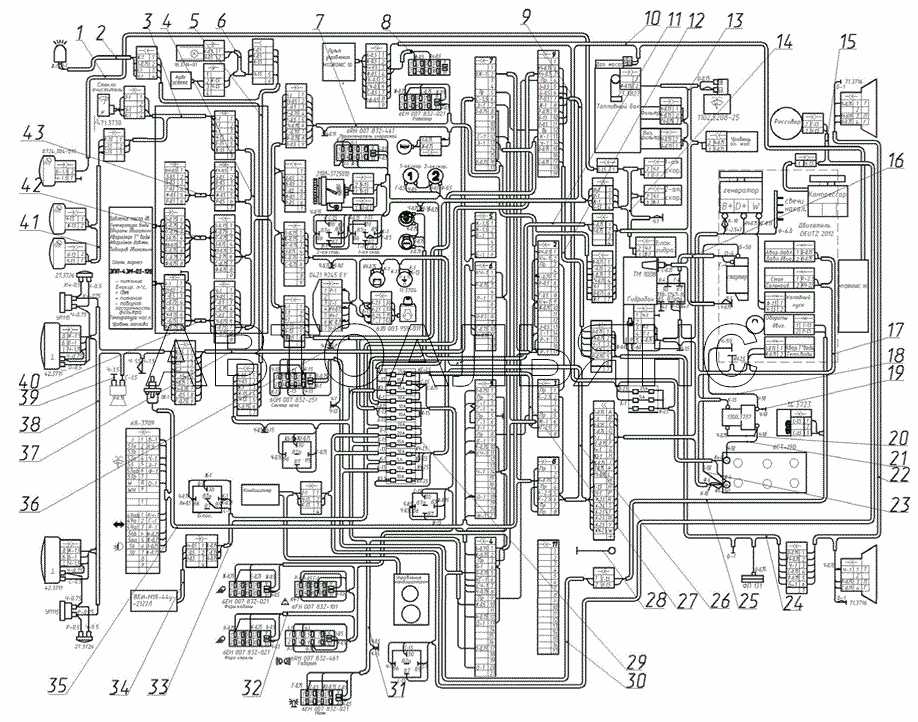

Электромонтажная схема экскаватора E140W. Каталог 2015г.

Электрооборудование 313-00-30-00.000 E140W Установка капотной системы 130-01-22.00.000 E140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Провод

Заводской номер: Радэкс-130-050 000 Количество на модель: 1
Радэкс-130-050 000
1
2

Номер детали на чертеже:

2

Жгут проводов

Заводской номер: Радэкс 270-340.000 Количество на модель: 1
Радэкс 270-340.000
1
3

Номер детали на чертеже:

3

Жгут проводов

Заводской номер: Радэкс 270-360.000 Количество на модель: 1
Радэкс 270-360.000
1
4

Номер детали на чертеже:

4

Жгут проводов

Заводской номер: Радзкс 270-080.000 Количество на модель: 1
Радзкс 270-080.000
1
5

Номер детали на чертеже:

5

Жгут проводов

Заводской номер: Радэкс 270-310.020-01 Количество на модель: 1
Радэкс 270-310.020-01
1
6

Номер детали на чертеже:

6

Жгут проводов

Заводской номер: Радэкс 270-320.020-01 Количество на модель: 1
Радэкс 270-320.020-01
1
7

Номер детали на чертеже:

7

Жгут проводов

Заводской номер: Радэкс 270-020.010-01 Количество на модель: 1
Радэкс 270-020.010-01
1
8

Номер детали на чертеже:

8

Жгут проводов

Заводской номер: Радэкс-313-120.010 Количество на модель: 1
Радэкс-313-120.010
1
9

Номер детали на чертеже:

9

Жгут проводов

Заводской номер: Радэкс 270-300.020-01 Количество на модель: 1
Радэкс 270-300.020-01
1
10

Номер детали на чертеже:

10

Жгут проводов

Заводской номер: HYDRONIC 10 Количество на модель: 1
HYDRONIC 10
1
11

Номер детали на чертеже:

11

Жгут проводов

Заводской номер: Радэкс 313-310.020 Количество на модель: 1
Радэкс 313-310.020
1
12

Номер детали на чертеже:

12

Жгут проводов

Заводской номер: Радэкс-160-210.010 Количество на модель: 1
Радэкс-160-210.010
1
13

Номер детали на чертеже:

13

Жгут проводов

Заводской номер: Радэкс 313.380.000 Количество на модель: 1
Радэкс 313.380.000
1
14

Номер детали на чертеже:

14

Жгут проводов

Заводской номер: Радэкс 313-390.000 Количество на модель: 1
Радэкс 313-390.000
1
15

Номер детали на чертеже:

15

Жгут проводов

Заводской номер: Радэкс-270-500.010 Количество на модель: 1
Радэкс-270-500.010
1
16

Номер детали на чертеже:

16

Жгут проводов

Заводской номер: Радэкс-313-160.000 Количество на модель: 1
Радэкс-313-160.000
1
17

Номер детали на чертеже:

17

Жгут проводов

Заводской номер: Радэкс 313-150.020 Количество на модель: 1
Радэкс 313-150.020
1
18

Номер детали на чертеже:

18

Провод

Заводской номер: Радзкс-160-110.000 Количество на модель: 1
Радзкс-160-110.000
1
19

Номер детали на чертеже:

19

Провод

Заводской номер: Радэкс-130-070.000 Количество на модель: 1
Радэкс-130-070.000
1
20

Номер детали на чертеже:

20

Провод

Заводской номер: Радэкс-130-080.000 Количество на модель: 1
Радэкс-130-080.000
1
21

Номер детали на чертеже:

21

Провод

Заводской номер: Радэкс-130-090.010 Количество на модель: 1
Радэкс-130-090.010
1
22

Номер детали на чертеже:

22

Жгут проводов

Заводской номер: Радэкс-160-140.000 Количество на модель: 1
Радэкс-160-140.000
1
23

Номер детали на чертеже:

23

Провод

Заводской номер: Радэкс-130-110.010 Количество на модель: 1
Радэкс-130-110.010
1
24

Номер детали на чертеже:

24

Жгут проводов

Заводской номер: Радзкс-270-180.010 Количество на модель: 1
Радзкс-270-180.010
1
25

Номер детали на чертеже:

25

Жгут проводов

Заводской номер: Радэкс-160-800.000 Количество на модель: 1
Радэкс-160-800.000
1
26

Номер детали на чертеже:

26

Жгут проводов

Заводской номер: Радэкс 313-030.00 Количество на модель: 1
Радэкс 313-030.00
1
27

Номер детали на чертеже:

27

Жгут проводов

Заводской номер: Радэкс-160-650.010 Количество на модель: 1
Радэкс-160-650.010
1
28

Номер детали на чертеже:

28

Провод

Заводской номер: Радэкс 313-350.000 Количество на модель: 1
Радэкс 313-350.000
1
29

Номер детали на чертеже:

29

Провод

Заводской номер: Радэкс-160-640.000 Количество на модель: 1
Радэкс-160-640.000
1
30

Номер детали на чертеже:

30

Жгут проводов

Заводской номер: Радэкс 313-900.000 Количество на модель: 1
Радэкс 313-900.000
1
31

Номер детали на чертеже:

31

Жгут проводов

Заводской номер: Радэкс-270-420.040-01 Количество на модель: 1
Радэкс-270-420.040-01
1
32

Номер детали на чертеже:

32

Жгут проводов

Заводской номер: Радэкс 313-270.000 Количество на модель: 1
Радэкс 313-270.000
1
33

Номер детали на чертеже:

33

Жгут проводов

Заводской номер: Радэкс-270-570.010 Количество на модель: 1
Радэкс-270-570.010
1
34

Номер детали на чертеже:

34

Датчик

Заводской номер: ВБИ-М18-44у-2122Л Количество на модель: 1
ВБИ-М18-44у-2122Л
1
35

Номер детали на чертеже:

35

Жгут проводов

Заводской номер: Радэкс 270-280.010 Количество на модель: 1
Радэкс 270-280.010
1
36

Номер детали на чертеже:

36

Жгут проводов

Заводской номер: Радэкс 270-210.010 Количество на модель:
Радэкс 270-210.010
37

Номер детали на чертеже:

37

Жгут проводов

Заводской номер: Раджкс-230-380.000-01 Количество на модель: 1
Раджкс-230-380.000-01
1
38

Номер детали на чертеже:

38

Жгут проводов

Заводской номер: Радэкс 270-010.000 Количество на модель: 1
Радэкс 270-010.000
1
39

Номер детали на чертеже:

39

Провод

Заводской номер: Радзкс-130-200.000 Количество на модель: 1
Радзкс-130-200.000
1
40

Номер детали на чертеже:

40

Жгут проводов

Заводской номер: Радэкс 270-330.000 Количество на модель: 1
Радэкс 270-330.000
1
41

Номер детали на чертеже:

41

Жгут проводов

Заводской номер: Радэкс 270-350.000 Количество на модель: 1
Радэкс 270-350.000
1
42

Номер детали на чертеже:

42

Жгут проводов

Заводской номер: Радэкс 270-310.000 Количество на модель: 1
Радэкс 270-310.000
1
43

Номер детали на чертеже:

43

Жгут проводов

Заводской номер: Радэкс 200-090 000 Количество на модель: 1
Радэкс 200-090 000
1
