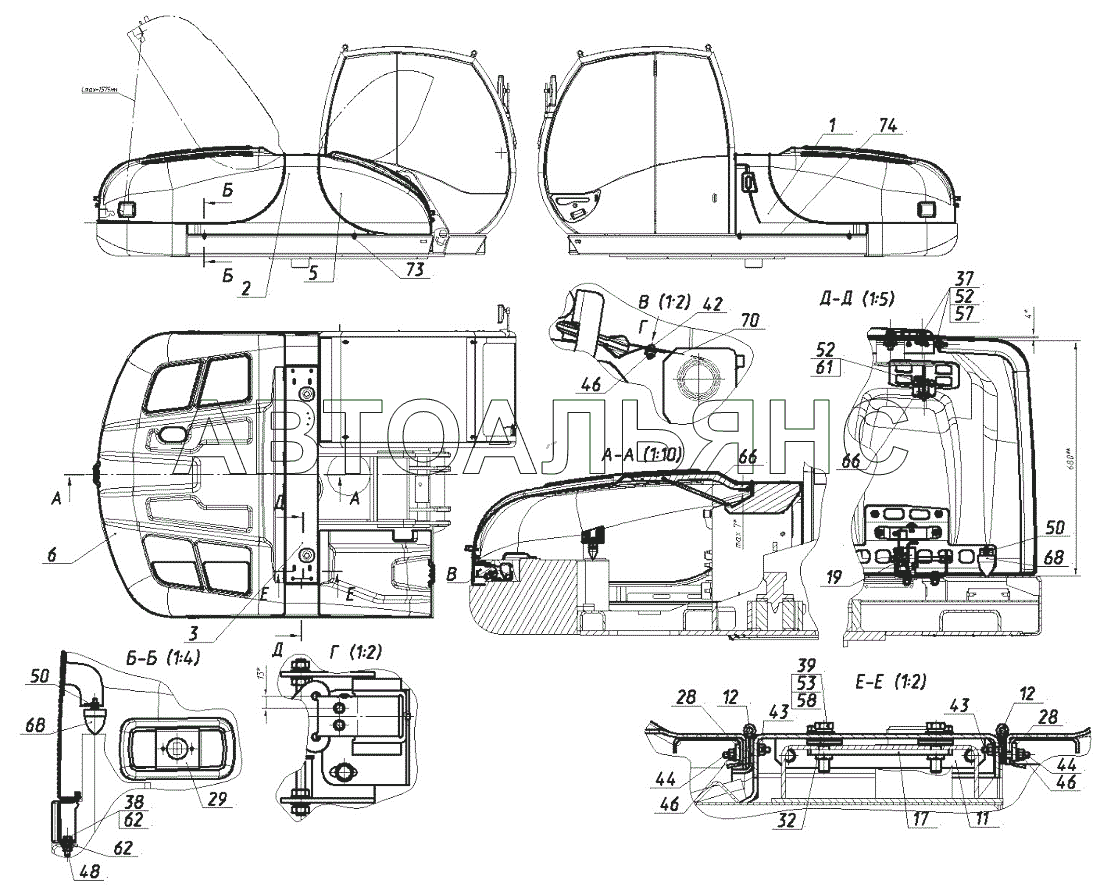

Установка капотной системы 160-01-22.00.000 E170W. Каталог 2015г.

Электромонтажная схема экскаватора E170W Установка замков 130-01-22.00.200 E170W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Боковина левая

Заводской номер: 160-01-22.01.000 Количество на модель: 1
160-01-22.01.000
1
2

Номер детали на чертеже:

2

Боковина правая

Заводской номер: 160-01-22.02.000 Количество на модель: 1
160-01-22.02.000
1
3

Номер детали на чертеже:

3

Балка

Заводской номер: 160-01-22.03.000 Количество на модель: 1
160-01-22.03.000
1
5

Номер детали на чертеже:

5

Капот передний

Заводской номер: 160-01-22.05.000 Количество на модель: 1
160-01-22.05.000
1
6

Номер детали на чертеже:

6

Капот задний

Заводской номер: 160-01-22.06.000 Количество на модель: 1
160-01-22.06.000
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 160-01-22.00.030 Количество на модель: 2
160-01-22.00.030
2
12

Номер детали на чертеже:

12

Петля

Заводской номер: 130-00-22.00.040 Количество на модель: 6
130-00-22.00.040
6
17

Номер детали на чертеже:

17

Планка

Заводской номер: 160-00-22.00.090 Количество на модель: 2
160-00-22.00.090
2
19

Номер детали на чертеже:

19

Установка замков

Заводской номер: 130-01-22.00.200 Количество на модель: 1
130-01-22.00.200
1
28

Номер детали на чертеже:

28

Упор петельный

Заводской номер: 130-01-22.00.001 Количество на модель: 6
130-01-22.00.001
6
29

Номер детали на чертеже:

29

Подфарник

Заводской номер: 130-01-22.00.002 Количество на модель: 2
130-01-22.00.002
2
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 130-00-22.00.005 Количество на модель: 12
130-00-22.00.005
12
37

Номер детали на чертеже:

37

Болт

Заводской номер: Болт М8-6дх25.58.016 Количество на модель: 8
Болт М8-6дх25.58.016
8
38

Номер детали на чертеже:

38

Болт

Заводской номер: Болт М10-6дх40.58.016 Количество на модель: 4
Болт М10-6дх40.58.016
4
39

Номер детали на чертеже:

39

Болт

Заводской номер: Болт М12-6дх50.58.016 Количество на модель: 4
Болт М12-6дх50.58.016
4
42

Номер детали на чертеже:

42

Винт

Заводской номер: Винт В2М6-6дх14.58.016 Количество на модель: 2
Винт В2М6-6дх14.58.016
2
43

Номер детали на чертеже:

43

Винт

Заводской номер: Винт В2М6-6дх20.58.016 Количество на модель: 24
Винт В2М6-6дх20.58.016
24
44

Номер детали на чертеже:

44

Винт

Заводской номер: Винт В2М6-6дх30.58.016 Количество на модель: 24
Винт В2М6-6дх30.58.016
24
46

Номер детали на чертеже:

46

Гайка

Заводской номер: Гайка М6-7Н.05.016 Количество на модель: 50
Гайка М6-7Н.05.016
50
48

Номер детали на чертеже:

48

Гайка

Заводской номер: Гайка М10-7Н.05.016 Количество на модель: 4
Гайка М10-7Н.05.016
4
50

Номер детали на чертеже:

50

Гайка

Заводской номер: Гайка М8-7Н.05.016 Количество на модель: 4
Гайка М8-7Н.05.016
4
52

Номер детали на чертеже:

52

Шайба

Заводской номер: Шайба 8.65Г.016 Количество на модель: 12
Шайба 8.65Г.016
12
53

Номер детали на чертеже:

53

Шайба

Заводской номер: Шайба 12.65Г.016 Количество на модель: 4
Шайба 12.65Г.016
4
57

Номер детали на чертеже:

57

Шайбы

Заводской номер: Шайбы С8.01.08кп.016 Количество на модель: 8
Шайбы С8.01.08кп.016
8
58

Номер детали на чертеже:

58

Шайбы

Заводской номер: Шайбы С12.01.08кп.016 Количество на модель: 4
Шайбы С12.01.08кп.016
4
61

Номер детали на чертеже:

61

Шайбы

Заводской номер: Шайбы 8.01.08кп.016 Количество на модель: 4
Шайбы 8.01.08кп.016
4
62

Номер детали на чертеже:

62

Шайбы

Заводской номер: Шайбы 10.01.08кп.016 Количество на модель: 16
Шайбы 10.01.08кп.016
16
66

Номер детали на чертеже:

66

Упор газовый 08-18-250L/450N-600

Заводской номер: 08-18-250L/450N-600 Количество на модель: 8
08-18-250L/450N-600
8
68

Номер детали на чертеже:

68

Отбойник рычага нижнего

Заводской номер: Отбойник рычага нижнего Количество на модель: 4
Отбойник рычага нижнего
4
70

Номер детали на чертеже:

70

Ремень безопасности

Заводской номер: Ремень безопасности Количество на модель: 1
Ремень безопасности
1
73

Номер детали на чертеже:

73

Уплотнитель для окон и дверей коричневый самоклеющийся

Заводской номер: Уплотнитель для окон и дверей коричневый самоклеющийся Количество на модель: 1
Уплотнитель для окон и дверей коричневый самоклеющийся
1
74

Номер детали на чертеже:

74

Уплотнитель для окон и дверей коричневый самоклеющийся

Заводской номер: Уплотнитель для окон и дверей коричневый самоклеющийся Количество на модель: 1
Уплотнитель для окон и дверей коричневый самоклеющийся
1
