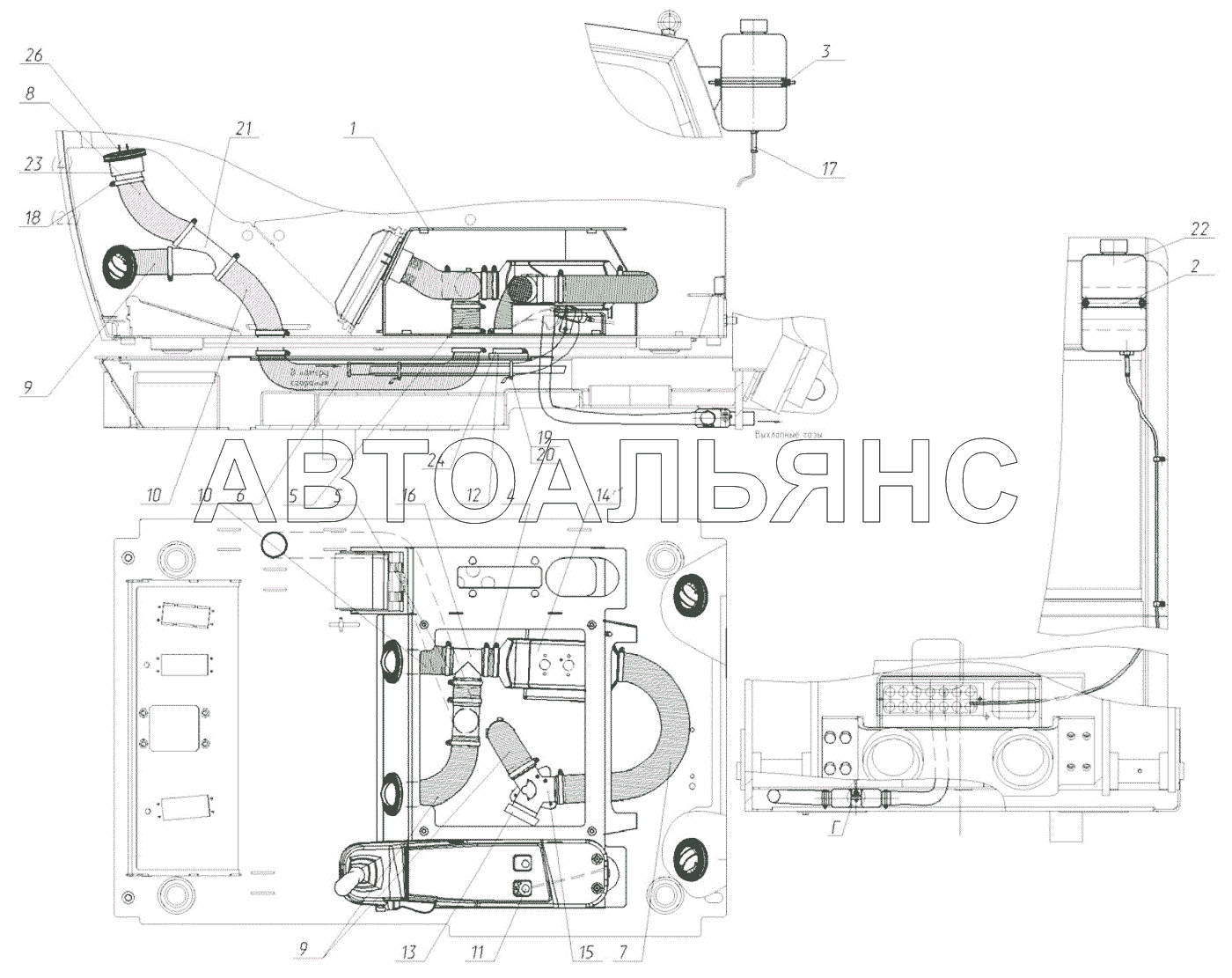

Установка отопителя E190WH. Каталог 2017г.

Управление экскаватором E190WH Установка кондиционера E190WH

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус отопителя

Заводской номер: 313-00-25.00.530-11 Количество на модель: 1

313-00-25.00.530-11

1

2

Номер детали на чертеже:

2

Планка

Заводской номер: 175-00-25.00.701 Количество на модель: 1

175-00-25.00.701

1

3

Номер детали на чертеже:

3

Шпилька

Заводской номер: 175-00-25.00.702 Количество на модель: 2

175-00-25.00.702

2

4

Номер детали на чертеже:

4

Гибкая гофрированная труба

Заводской номер: 230-00-25.00.511 Количество на модель: 1

230-00-25.00.511

1

5

Номер детали на чертеже:

5

Гибкая гофрированная труба

Заводской номер: 230-00-25.00.512 Количество на модель: 2

230-00-25.00.512

2

6

Номер детали на чертеже:

6

Гибкая гофрированная труба

Заводской номер: 313-00-25.00.507 Количество на модель: 1

313-00-25.00.507

1

7

Номер детали на чертеже:

7

Гибкая гофрированная труба

Заводской номер: 313-00-25.00.511 Количество на модель: 1

313-00-25.00.511

1

8

Номер детали на чертеже:

8

Гибкая гофрированная труба

Заводской номер: 313-00-25.00.512 Количество на модель: 1

313-00-25.00.512

1

9

Номер детали на чертеже:

9

Гибкая гофрированная труба

Заводской номер: 313-00-25.00.513 Количество на модель: 3

313-00-25.00.513

3

10

Номер детали на чертеже:

10

Гибкая гофрированная труба

Заводской номер: 313-00-25.00.514 Количество на модель: 2

313-00-25.00.514

2

11

Номер детали на чертеже:

11

Блок управления

Заводской номер: 02100000677 Количество на модель: 1

02100000677

1

12

Номер детали на чертеже:

12

Воздухозаборная решетка к воздуховоду

Заводской номер: 02100000116 Количество на модель: 1

02100000116

1

13

Номер детали на чертеже:

13

Защитная решетка воздухозаборника

Заводской номер: 02100000263 Количество на модель: 1

02100000263

1

14

Номер детали на чертеже:

14

Отопитель

Заводской номер: 26950002904 Количество на модель: 1

26950002904

1

15

Номер детали на чертеже:

15

Распределительный клапан

Заводской номер: 02100000418 Количество на модель: 1

02100000418

1

16

Номер детали на чертеже:

16

Тройник воздуховода из пластика

Заводской номер: 02100000562 Количество на модель: 2

02100000562

2

17

Номер детали на чертеже:

17

Универсальный монтажный комплект

Заводской номер: 26950002905 Количество на модель: 1

26950002905

1

18

Номер детали на чертеже:

18

Хомут

Заводской номер: 02100000597 Количество на модель: 22

02100000597

22

19

Номер детали на чертеже:

19

Хомут пластиковый

Заводской номер: 02110000604 Количество на модель: 5

02110000604

5

20

Номер детали на чертеже:

20

Хомут пластиковый

Заводской номер: 02110000605 Количество на модель: 2

02110000605

2

21

Номер детали на чертеже:

21

Тройник воздуховода из пластика

Заводской номер: 26950006933 Количество на модель: 1

26950006933

1

22

Номер детали на чертеже:

22

Бачок топливный

Заводской номер: 26950002906 Количество на модель: 1

26950002906

1

23

Номер детали на чертеже:

23

Патрубок для гофрошланга

Заводской номер: 26950017465 Количество на модель: 6

26950017465

6

24

Номер детали на чертеже:

24

Штуцер

Заводской номер: 02100000656 Количество на модель: 1

02100000656

1

25

Номер детали на чертеже:

25

Рукав

Заводской номер: 26950013596 Количество на модель: 1

26950013596

1

26

Номер детали на чертеже:

26

Жалюзи

Заводской номер: 26950017466 Количество на модель: 6

26950017466

6
