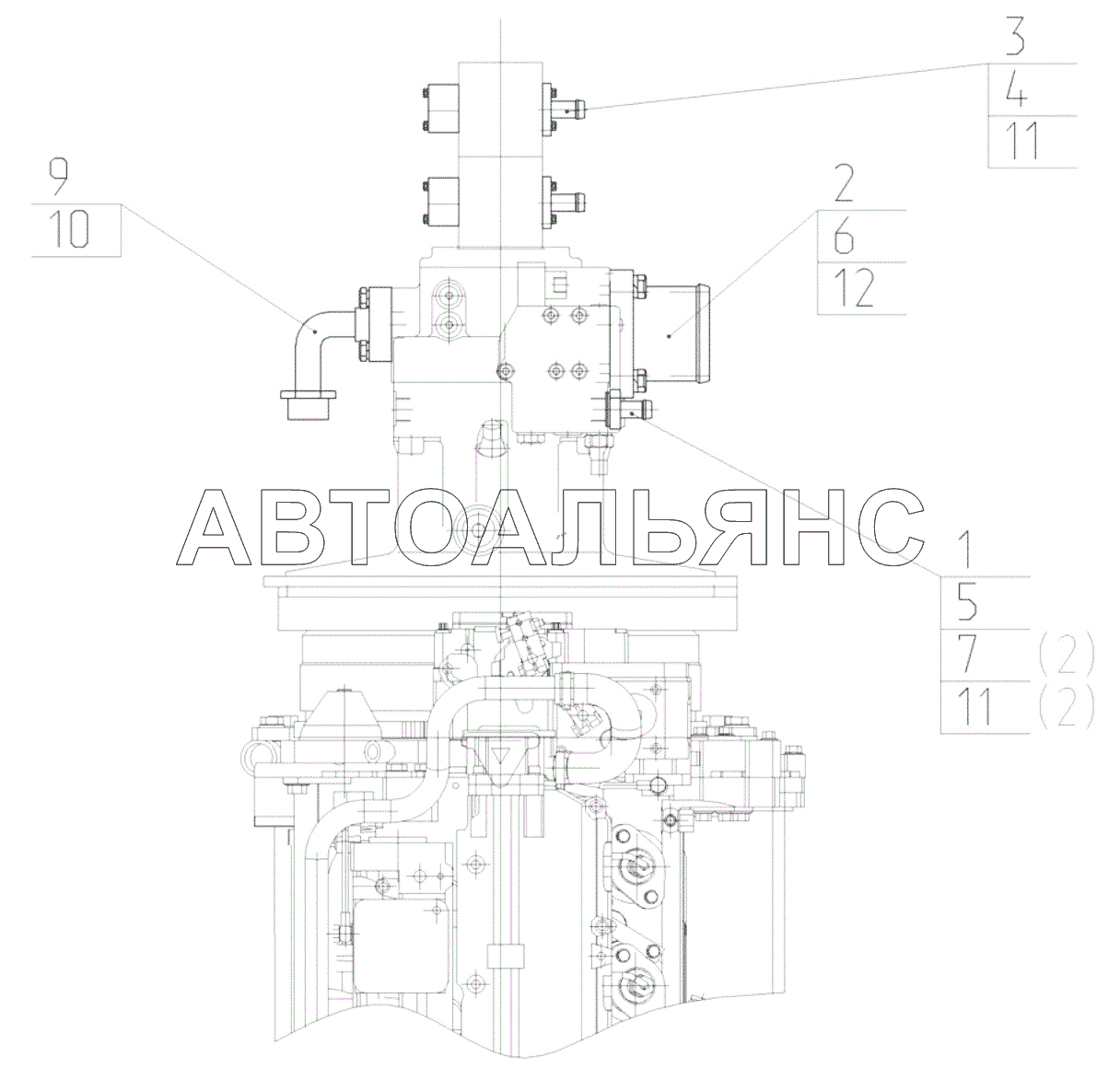

Гидрооборудование силовой установки E190WH. Каталог 2017г.

Бак гидравлический E190WH Сборка распределителя E190WH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ниппель

Заводской номер: 130-00-25.00.704 Количество на модель: 1
130-00-25.00.704
1
2

Номер детали на чертеже:

2

Патрубок

Заводской номер: 160-00-41.00.001 Количество на модель: 1
160-00-41.00.001
1
3

Номер детали на чертеже:

3

Фланец

Заводской номер: 160-00-41.00.002 Количество на модель: 2
160-00-41.00.002
2
4

Номер детали на чертеже:

4

Рукав 16x25-1,6

Заводской номер: 130-00-41.00.036-01 Количество на модель: 2
130-00-41.00.036-01
2
5

Номер детали на чертеже:

5

Рукав 16x25-1,6

Заводской номер: 130-00-41.00.036-02 Количество на модель: 1
130-00-41.00.036-02
1
6

Номер детали на чертеже:

6

Рукав 90x104-0,29

Заводской номер: 130-00-41.00.038 Количество на модель: 1
130-00-41.00.038
1
7

Номер детали на чертеже:

7

Уплотнение

Заводской номер: 26950009889 Количество на модель: 1
26950009889
1
8

Номер детали на чертеже:

8

Фланец

Заводской номер: 26950005979 Количество на модель: 1
26950005979
1
9

Номер детали на чертеже:

9

Фитинг

Заводской номер: 26950005980 Количество на модель: 1
26950005980
1
10

Номер детали на чертеже:

10

Фланец

Заводской номер: 02190000762 Количество на модель: 2
02190000762
2
11

Номер детали на чертеже:

11

Хомут

Заводской номер: 02100000603 Количество на модель: 6
02100000603
6
12

Номер детали на чертеже:

12

Хомут

Заводской номер: 02100000601 Количество на модель: 4
02100000601
4
13

Номер детали на чертеже:

13

Адаптер

Заводской номер: 02100000761 Количество на модель: 2
02100000761
2
