Рабочее оборудование E230WH. Каталог 2017г.

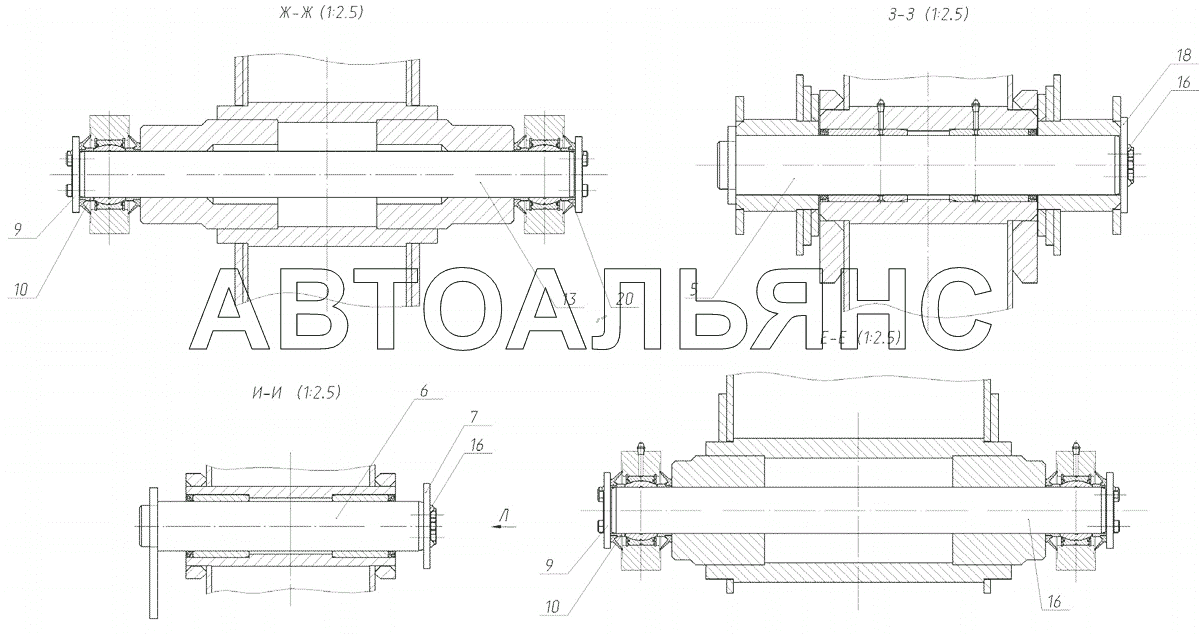

Рабочее оборудование E230WH Стрела в сборе E230WH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стрела в сборе

Заводской номер: 230-00-80.10.000 Количество на модель: 1
230-00-80.10.000
1
2

Номер детали на чертеже:

2

Кронштейн фары

Заводской номер: 145-00-80.00.100 Количество на модель: 2
145-00-80.00.100
2
3

Номер детали на чертеже:

3

Палец в сборе

Заводской номер: 230-00-80.50.010 Количество на модель: 2
230-00-80.50.010
2
4

Номер детали на чертеже:

4

Палец в сборе

Заводской номер: 230-00-80.00.020 Количество на модель: 1
230-00-80.00.020
1
5

Номер детали на чертеже:

5

Палец в сборе

Заводской номер: 230-00-80.50.040 Количество на модель: 1
230-00-80.50.040
1
6

Номер детали на чертеже:

6

Палец

Заводской номер: 160-00-80.50.050 Количество на модель: 1
160-00-80.50.050
1
7

Номер детали на чертеже:

7

Шайба упорная

Заводской номер: 130-00-80.00.011 Количество на модель: 1
130-00-80.00.011
1
8

Номер детали на чертеже:

8

Пластина прижимная

Заводской номер: 160-00-80.00.019 Количество на модель: 2
160-00-80.00.019
2
9

Номер детали на чертеже:

9

Шайба упорная

Заводской номер: 175-00-80.00.009 Количество на модель: 6
175-00-80.00.009
6
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 175-00-80.00.011 Количество на модель: 8
175-00-80.00.011
8
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 175-00-80.00.015-10 Количество на модель: 4
175-00-80.00.015-10
4
12

Номер детали на чертеже:

12

Палец

Заводской номер: 230-00-80.00.001 Количество на модель: 1
230-00-80.00.001
1
13

Номер детали на чертеже:

13

Палец

Заводской номер: 230-00-80.00.002 Количество на модель: 2
230-00-80.00.002
2
14

Номер детали на чертеже:

14

Шайба регулировочная

Заводской номер: 130-07-80.00.004 Количество на модель: 2
130-07-80.00.004
2
15

Номер детали на чертеже:

15

Шайба регулировочная

Заводской номер: 130-07-80.00.005 Количество на модель: 2
130-07-80.00.005
2
16

Номер детали на чертеже:

16

Шайба регулировочная

Заводской номер: 270-00-80.00.006 Количество на модель: 2
270-00-80.00.006
2
17

Номер детали на чертеже:

17

Шайба регулировочная

Заводской номер: 270-00-80.00.006-10 Количество на модель: 2
270-00-80.00.006-10
2
18

Номер детали на чертеже:

18

Шайба упорная

Заводской номер: 270-00-80.00.011 Количество на модель: 1
270-00-80.00.011
1
19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 300-00-80.00.013 Количество на модель: 4
300-00-80.00.013
4
20

Номер детали на чертеже:

20

Уплотнение подшипника шарнирного

Заводской номер: 195-00-80.00.011 Количество на модель: 8
195-00-80.00.011
8
21

Номер детали на чертеже:

21

Гидрооборудование стрелы

Заводской номер: 230-00-81.00.000 Количество на модель: 1
230-00-81.00.000
1
22

Номер детали на чертеже:

22

Уплотнение подшипника шарнирного

Заводской номер: 195-00-80.00.015 Количество на модель: 4
195-00-80.00.015
4
23

Номер детали на чертеже:

23

Уплотнение

Заводской номер: 230-00-80.00.011 Количество на модель: 4
230-00-80.00.011
4
24

Номер детали на чертеже:

24

Шайба клиновая

Заводской номер: 26950016880 Количество на модель: 18
26950016880
18
25

Номер детали на чертеже:

25

Колпачок с язычком-фиксатором для пресс-масленок

Заводской номер: 26950011606 Количество на модель: 12
26950011606
12
