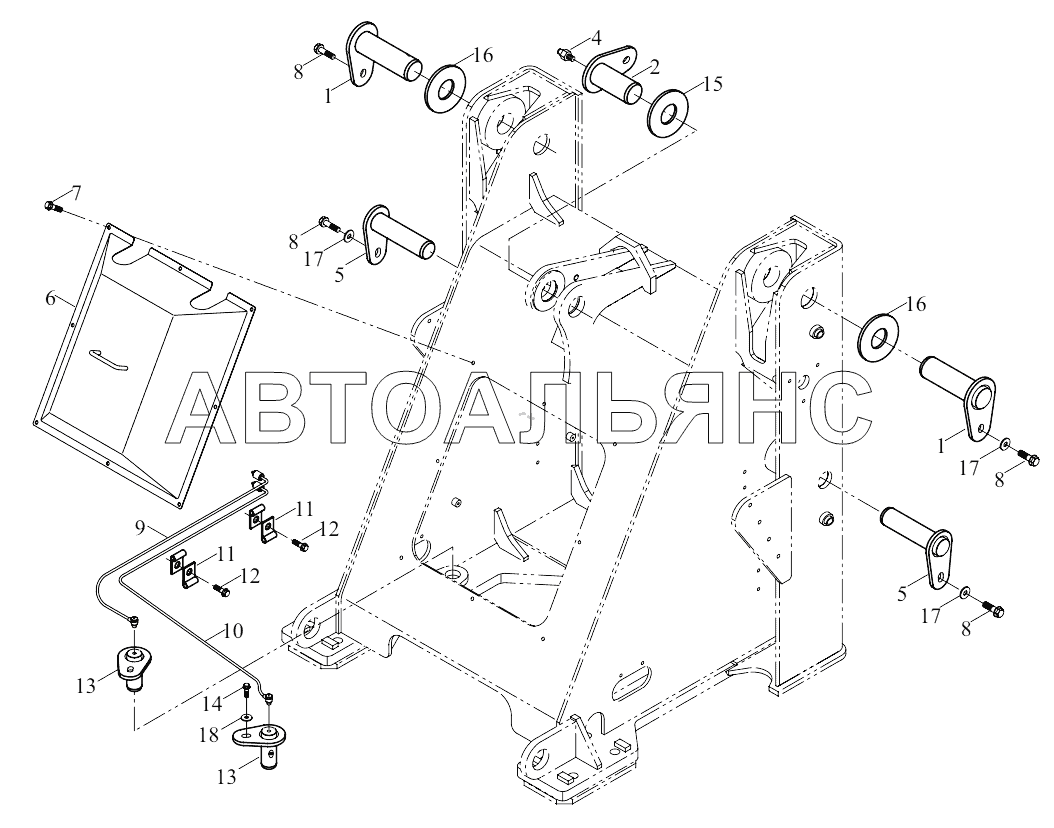

9D550-16C000000A0 Front frame accessories FL935E. Каталог 2012г.

9D550-15A000000A0 Ballast FL935E 9D550-17C000000A0 Rear frame accessories FL935E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Lifting arm rear pin shaft

Заводской номер: 9D550-16B010000A0 Количество на модель: 2
9D550-16B010000A0
2
2

Номер детали на чертеже:

2

Bucket cylinder rear pin shaft

Заводской номер: 9D550-16A020000A0 Количество на модель: 1
9D550-16A020000A0
1
4

Номер детали на чертеже:

4

Straight pressure filling oil cup

Заводской номер: JBT7940.1-M10X1 Количество на модель: 1
JBT7940.1-M10X1
1
5

Номер детали на чертеже:

5

Lifting cylinder pin shaft

Заводской номер: 9D550-16A040000A0 Количество на модель: 2
9D550-16A040000A0
2
6

Номер детали на чертеже:

6

Cover plate assembly

Заводской номер: 9D550-16C010000A1 Количество на модель: 1
9D550-16C010000A1
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: GBT16674.1-M8X16-8.8-A2L Количество на модель: 8
GBT16674.1-M8X16-8.8-A2L
8
8

Номер детали на чертеже:

8

Hex bolt with flange

Заводской номер: GBT16674.1-M16X35-8.8-A2L Количество на модель: 5
GBT16674.1-M16X35-8.8-A2L
5
9

Номер детали на чертеже:

9

Lubricating grease pipe 1

Заводской номер: 9D550-16A050000B0 Количество на модель: 1
9D550-16A050000B0
1
10

Номер детали на чертеже:

10

Lubricating grease pipe 2

Заводской номер: 9D550-16A060000B0 Количество на модель: 1
9D550-16A060000B0
1
11

Номер детали на чертеже:

11

Pipe clamp

Заводской номер: 9F850-16A010001A0 Количество на модель: 4
9F850-16A010001A0
4
12

Номер детали на чертеже:

12

Bolt

Заводской номер: GBT16674.1-M6X12-8.8-A2L Количество на модель: 2
GBT16674.1-M6X12-8.8-A2L
2
13

Номер детали на чертеже:

13

Steering pin shaft

Заводской номер: 9D650-16A030000B0 Количество на модель: 2
9D650-16A030000B0
2
14

Номер детали на чертеже:

14

Hex bolt with flange

Заводской номер: GBT16674.1-M12X25-8.8-A2L Количество на модель: 2
GBT16674.1-M12X25-8.8-A2L
2
15

Номер детали на чертеже:

15

Adjusting gasket

Заводской номер: 9D650-76A000007A0 Количество на модель: 1
9D650-76A000007A0
1
16

Номер детали на чертеже:

16

Adjusting gasket

Заводской номер: 9D850-16A000001A1 Количество на модель: 2
9D850-16A000001A1
2
17

Номер детали на чертеже:

17

Big washer

Заводской номер: GBT96.1-16-A0P Количество на модель: 4
GBT96.1-16-A0P
4
18

Номер детали на чертеже:

18

Big washer

Заводской номер: GBT96.1-12-A0P Количество на модель: 2
GBT96.1-12-A0P
2
