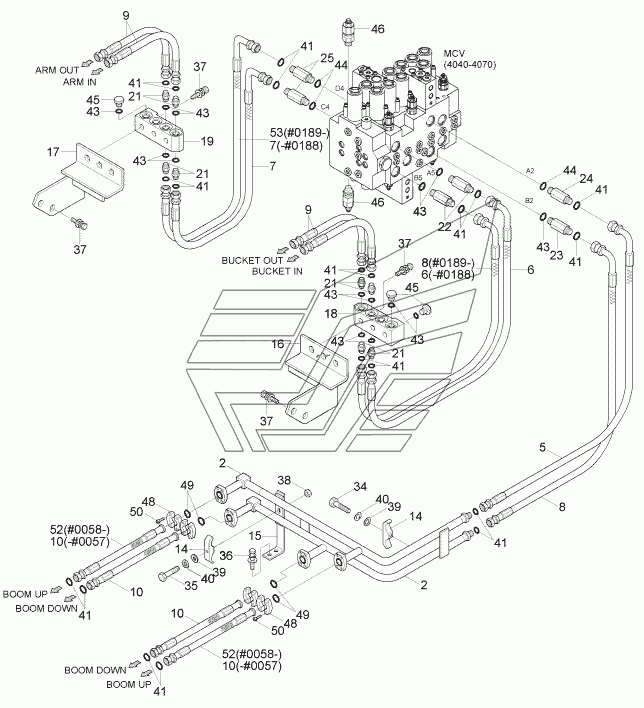

UPPER HYD PIPING 1 (ADJUST BOOM, #0022-) R170W-7. Каталог 2013г.

UPPER HYD PIPING (ATTACH) R170W-7 UPPER HYD PIPING 2 (ADJUST BOOM, #0022-) R170W-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Upper Hyd Piping 1

Заводской номер: HydPiping1 Количество на модель: 1
HydPiping1
1
2

Номер детали на чертеже:

2

Pipe Assy

Заводской номер: 31N5-10312 Количество на модель: 2
31N5-10312
2
5

Номер детали на чертеже:

5

Hose Assy-Orfs 0x90

Заводской номер: P930-127019 Количество на модель: 1
P930-127019
1
6

Номер детали на чертеже:

6

Hose Assy-Orfs 0x90

Заводской номер: P930-127016 Количество на модель: 2
P930-127016
2
7

Номер детали на чертеже:

7

Hose Assy-Orfs 0x90

Заводской номер: P930-127018 Количество на модель: 2
P930-127018
2
7

Номер детали на чертеже:

7

Hose Assy-Orfs 0x90

Заводской номер: P930-127021 Количество на модель: 1
P930-127021
1
8

Номер детали на чертеже:

8

Hose Assy-Orfs 0x90

Заводской номер: P930-127017 Количество на модель: 1
P930-127017
1
9

Номер детали на чертеже:

9

Hose Assy-Orfs 0x0

Заводской номер: P913-127035 Количество на модель: 4
P913-127035
4
10

Номер детали на чертеже:

10

Hose Assy

Заводской номер: 31N5-10260 Количество на модель: 4
31N5-10260
4
14

Номер детали на чертеже:

14

Clamp-Pipe

Заводской номер: 31N4-12200 Количество на модель: 2
31N4-12200
2
15

Номер детали на чертеже:

15

Bracket

Заводской номер: 31N5-10340 Количество на модель: 1
31N5-10340
1
16

Номер детали на чертеже:

16

Bracket-Lh, Manifold

Заводской номер: 31N5-10380 Количество на модель: 1
31N5-10380
1
17

Номер детали на чертеже:

17

Bracket-Rh, Manifold

Заводской номер: 31N5-10390 Количество на модель: 1
31N5-10390
1
18

Номер детали на чертеже:

18

Manifold-Lh

Заводской номер: 35EA-12500 Количество на модель: 1
35EA-12500
1
19

Номер детали на чертеже:

19

Manifold-Rh

Заводской номер: 35EA-12510 Количество на модель: 1
35EA-12510
1
21

Номер детали на чертеже:

21

CONNECTOR-ORFS

Заводской номер: X500-110004 Количество на модель: 8
X500-110004
8
22

Номер детали на чертеже:

22

Connector-Long, Orfs

Заводской номер: X511-112548 Количество на модель: 2
X511-112548
2
23

Номер детали на чертеже:

23

Connector-Long, Orfs

Заводской номер: X511-112546 Количество на модель: 1
X511-112546
1
24

Номер детали на чертеже:

24

Connector-Long, Orfs

Заводской номер: X511-116546 Количество на модель: 1
X511-116546
1
25

Номер детали на чертеже:

25

Connector-Long,Orfs

Заводской номер: X511-116548 Количество на модель: 2
X511-116548
2
34

Номер детали на чертеже:

34

Bolt-Hex

Заводской номер: S017-100602 Количество на модель: 1
S017-100602
1
35

Номер детали на чертеже:

35

Bolt-Hex

Заводской номер: S017-100852 Количество на модель: 1
S017-100852
1
36

Номер детали на чертеже:

36

Bolt-W/Washer

Заводской номер: S037-103022 Количество на модель: 2
S037-103022
2
37

Номер детали на чертеже:

37

Bolt-W/Washer

Заводской номер: S037-123052 Количество на модель: 10
S037-123052
10
38

Номер детали на чертеже:

38

Nut-Hex

Заводской номер: S207-101002 Количество на модель: 1
S207-101002
1
39

Номер детали на чертеже:

39

WASHER-PLAIN

Заводской номер: S403-101002 Количество на модель: 2
S403-101002
2
40

Номер детали на чертеже:

40

WASHER-SPRING

Заводской номер: S411-100002 Количество на модель: 2
S411-100002
2
41

Номер детали на чертеже:

41

O-RING

Заводской номер: S621-018001 Количество на модель: 20
S621-018001
20
43

Номер детали на чертеже:

43

O-RING

Заводской номер: S631-024004 Количество на модель: 15
S631-024004
15
44

Номер детали на чертеже:

44

O-RING

Заводской номер: S631-029004 Количество на модель: 3
S631-029004
3
45

Номер детали на чертеже:

45

Plug-Hex

Заводской номер: P220-110105 Количество на модель: 4
P220-110105
4
46

Номер детали на чертеже:

46

Relief Valve-Overload

Заводской номер: XKBF-00095 Количество на модель: 2
XKBF-00095
2
48

Номер детали на чертеже:

48

FLANGE-HYD,SPLIT

Заводской номер: P173-120102 Количество на модель: 8
P173-120102
8
49

Номер детали на чертеже:

49

O-RING

Заводской номер: Y171-019004 Количество на модель: 4
Y171-019004
4
50

Номер детали на чертеже:

50

BOLT-SOCKET

Заводской номер: S109-100356 Количество на модель: 16
S109-100356
16
50

Номер детали на чертеже:

50

BOLT-SOCKET

Заводской номер: S109-100306 Количество на модель: 16
S109-100306
16
52

Номер детали на чертеже:

52

Hose Assy

Заводской номер: 31N5-53060 Количество на модель: 2
31N5-53060
2
53

Номер детали на чертеже:

53

Hose Assy-Orfs 0x90

Заводской номер: P930-127020 Количество на модель: 1
P930-127020
1
