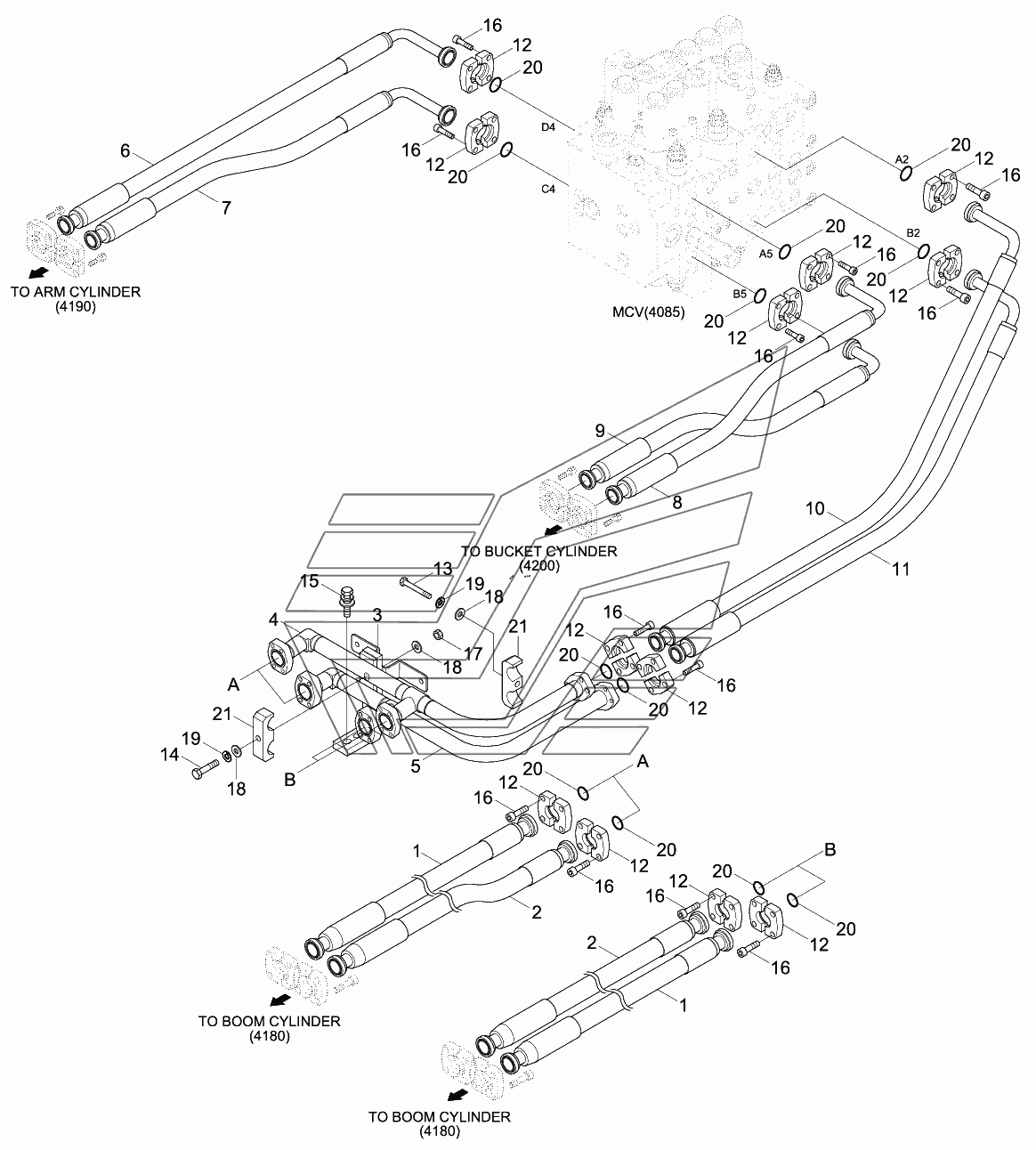

UPPER HYD PIPING (ATTACH, MCV TYPE 2) R330LC-9S. Каталог 2013г.

UPPER HYD PIPING (ATTACH) R330LC-9S UPPER HYD PIPING (TRAVEL, MCV TYPE 1) R330LC-9S

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

ATTATCH LINE INSTALL

Заводской номер: 30Q9-15530 Количество на модель: 1
30Q9-15530
1
1

Номер детали на чертеже:

1

HOSE ASSY-FLG 0X0

Заводской номер: 31Q9-11501 Количество на модель: 2
31Q9-11501
2
2

Номер детали на чертеже:

2

HOSE ASSY-FLG 0X0

Заводской номер: 31Q9-11511 Количество на модель: 2
31Q9-11511
2
3

Номер детали на чертеже:

3

BRACKET

Заводской номер: 31Q8-11302 Количество на модель: 1
31Q8-11302
1
4

Номер детали на чертеже:

4

PIPE WA

Заводской номер: 31Q8-11310 Количество на модель: 1
31Q8-11310
1
5

Номер детали на чертеже:

5

PIPE WA

Заводской номер: 31Q8-11320 Количество на модель: 1
31Q8-11320
1
6

Номер детали на чертеже:

6

HOSE ASSY

Заводской номер: 31Q8-11341 Количество на модель: 1
31Q8-11341
1
7

Номер детали на чертеже:

7

HOSE ASSY

Заводской номер: 31Q8-11351 Количество на модель: 1
31Q8-11351
1
8

Номер детали на чертеже:

8

HOSE ASSY

Заводской номер: 31Q8-11361 Количество на модель: 1
31Q8-11361
1
9

Номер детали на чертеже:

9

HOSE ASSY

Заводской номер: 31Q8-11371 Количество на модель: 1
31Q8-11371
1
10

Номер детали на чертеже:

10

HOSE ASSY

Заводской номер: 31Q8-11380 Количество на модель: 1
31Q8-11380
1
11

Номер детали на чертеже:

11

HOSE ASSY

Заводской номер: 31Q8-11390 Количество на модель: 1
31Q8-11390
1
12

Номер детали на чертеже:

12

FLANGE-HYD,SPLIT

Заводской номер: P173-160104 Количество на модель: 24
P173-160104
24
13

Номер детали на чертеже:

13

BOLT-HEX

Заводской номер: S017-120706 Количество на модель: 1
S017-120706
1
14

Номер детали на чертеже:

14

BOLT-HEX

Заводской номер: S017-121006 Количество на модель: 1
S017-121006
1
15

Номер детали на чертеже:

15

BOLT-W/WASHER

Заводской номер: S037-123026 Количество на модель: 2
S037-123026
2
16

Номер детали на чертеже:

16

BOLT-SOCKET

Заводской номер: S109-100306 Количество на модель: 48
S109-100306
48
17

Номер детали на чертеже:

17

NUT-HEX

Заводской номер: S205-12100B Количество на модель: 1
S205-12100B
1
18

Номер детали на чертеже:

18

WASHER-PLAIN

Заводской номер: S403-12200B Количество на модель: 3
S403-12200B
3
19

Номер детали на чертеже:

19

WASHER-SPRING

Заводской номер: S411-120006 Количество на модель: 2
S411-120006
2
20

Номер детали на чертеже:

20

O-RING

Заводской номер: Y171-024004 Количество на модель: 12
Y171-024004
12
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 31Q6-11330 Количество на модель: 2
31Q6-11330
2
