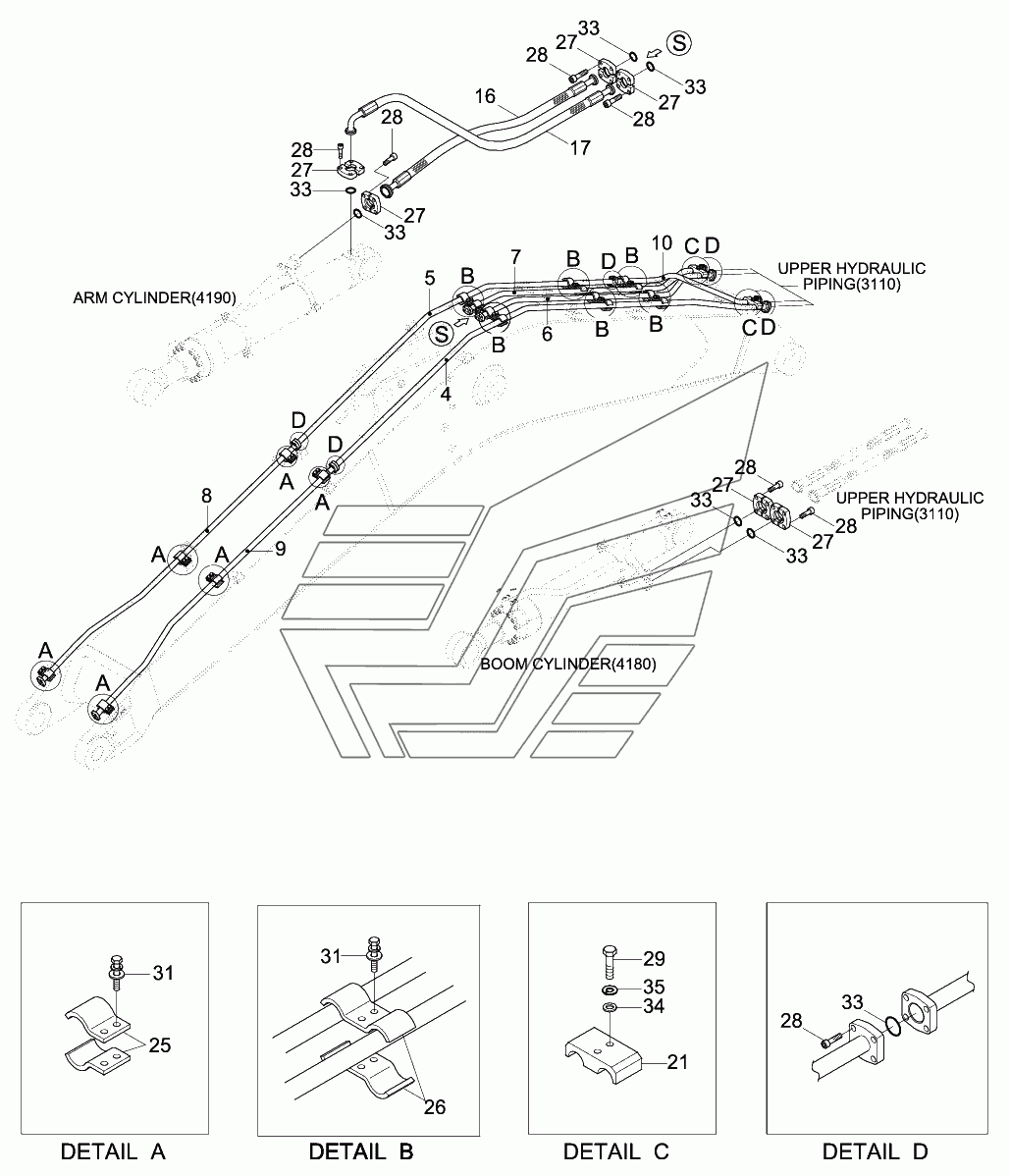

BOOM HYD PIPING (6.15M) R330LC-9S. Каталог 2013г.

BOOM HYD PIPING (6.45M, STD) R330LC-9S BOOM GREASE LUB SYS (6.45M, STD) R330LC-9S

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
4

Номер детали на чертеже:

4

PIPE WA

Заводской номер: 31Q9-50240 Количество на модель: 1
31Q9-50240
1
5

Номер детали на чертеже:

5

PIPE WA

Заводской номер: 31Q9-50250 Количество на модель: 1
31Q9-50250
1
6

Номер детали на чертеже:

6

PIPE WA

Заводской номер: 31Q9-50260 Количество на модель: 1
31Q9-50260
1
7

Номер детали на чертеже:

7

PIPE WA

Заводской номер: 31Q9-50270 Количество на модель: 1
31Q9-50270
1
8

Номер детали на чертеже:

8

PIPE WA-BUCKET CYL,SC

Заводской номер: 31Q9-50181 Количество на модель: 1
31Q9-50181
1
9

Номер детали на чертеже:

9

PIPE WA-BUCKET CYL,LC

Заводской номер: 31Q9-50191 Количество на модель: 1
31Q9-50191
1
10

Номер детали на чертеже:

10

PIPE WA-BUCKET CYL,SC

Заводской номер: 31Q9-50200 Количество на модель: 1
31Q9-50200
1
16

Номер детали на чертеже:

16

HOSE ASSY-FLG 0X0

Заводской номер: P680-168327 Количество на модель: 1
P680-168327
1
17

Номер детали на чертеже:

17

HOSE ASSY-FLG 0X90

Заводской номер: P700-168322 Количество на модель: 1
P700-168322
1
21

Номер детали на чертеже:

21

CLAMP-PIPE

Заводской номер: 31Q6-50200 Количество на модель: 2
31Q6-50200
2
25

Номер детали на чертеже:

25

CLAMP ASSY

Заводской номер: 31E7-01711 Количество на модель: 12
31E7-01711
12
26

Номер детали на чертеже:

26

CLAMP ASSY

Заводской номер: 31E7-01750 Количество на модель: 12
31E7-01750
12
27

Номер детали на чертеже:

27

FLANGE-HYD,SPLIT

Заводской номер: P173-160104 Количество на модель: 24
P173-160104
24
28

Номер детали на чертеже:

28

BOLT-SOCKET

Заводской номер: S109-100306 Количество на модель: 60
S109-100306
60
29

Номер детали на чертеже:

29

Bolt-Hex

Заводской номер: S017-120606 Количество на модель: 4
S017-120606
4
29

Номер детали на чертеже:

29

BOLT-HEX

Заводской номер: S017-120656 Количество на модель: 4
S017-120656
4
31

Номер детали на чертеже:

31

BOLT-W/WASHER

Заводской номер: S037-124026 Количество на модель: 24
S037-124026
24
33

Номер детали на чертеже:

33

O-RING

Заводской номер: Y171-024004 Количество на модель: 15
Y171-024004
15
34

Номер детали на чертеже:

34

WASHER-PLAIN

Заводской номер: S403-12200B Количество на модель: 4
S403-12200B
4
34

Номер детали на чертеже:

34

WASHER-HARDENED

Заводской номер: S441-12000B Количество на модель: 4
S441-12000B
4
35

Номер детали на чертеже:

35

WASHER-SPRING

Заводской номер: S411-120006 Количество на модель: 4
S411-120006
4
