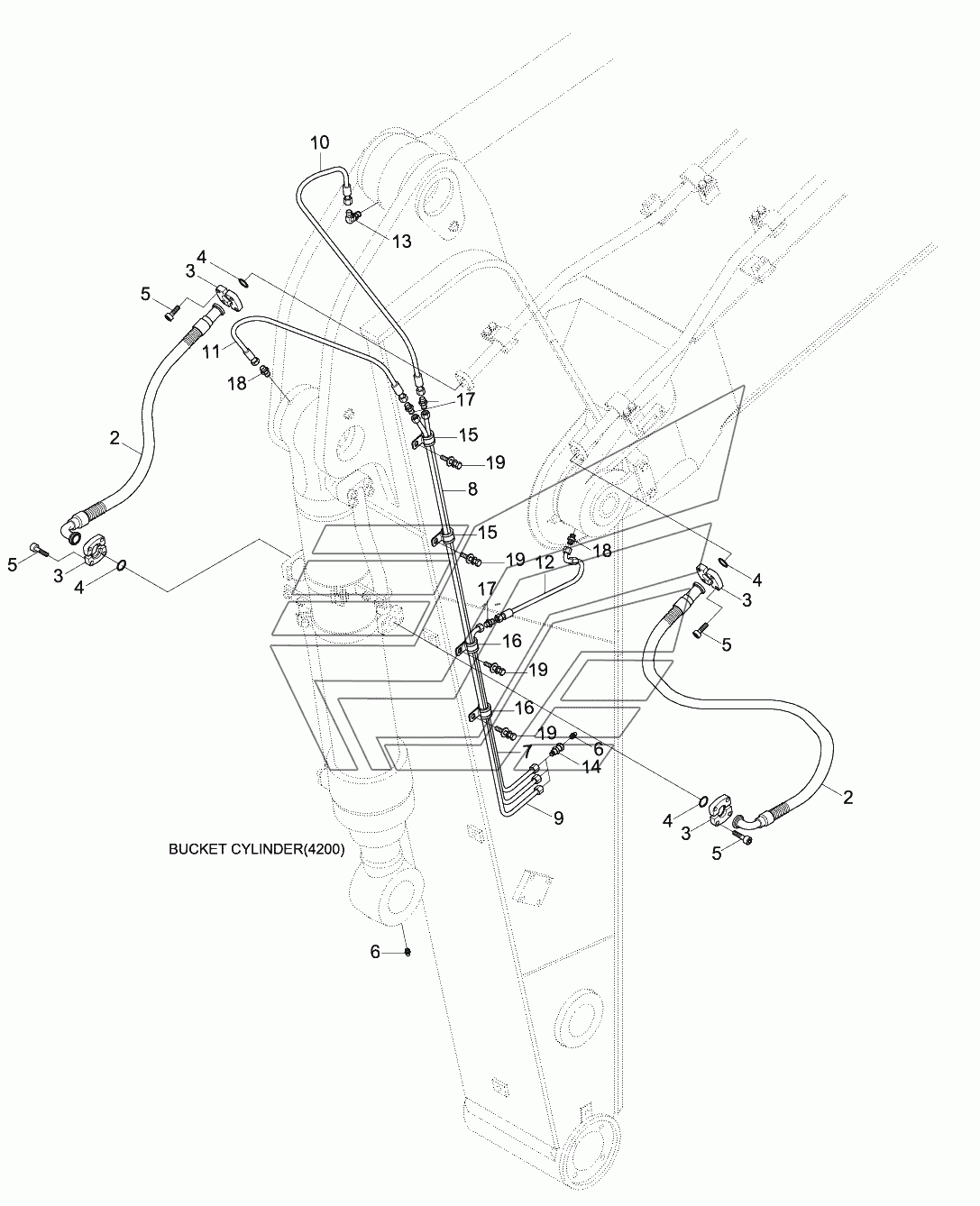

ARM HYD PIPING (2.5M) R330LC-9S. Каталог 2013г.

ARM HYD PIPING (2.2M) R330LC-9S ARM HYD PIPING (4.05M) R330LC-9S

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
2

Номер детали на чертеже:

2

HOSE ASSY

Заводской номер: 31Q9-60021 Количество на модель: 2
31Q9-60021
2
3

Номер детали на чертеже:

3

FLANGE-HYD,SPLIT

Заводской номер: P173-160104 Количество на модель: 8
P173-160104
8
4

Номер детали на чертеже:

4

O-RING

Заводской номер: Y171-024004 Количество на модель: 4
Y171-024004
4
5

Номер детали на чертеже:

5

BOLT-SOCKET

Заводской номер: S109-100306 Количество на модель: 16
S109-100306
16
6

Номер детали на чертеже:

6

NIPPLE-GREASE

Заводской номер: S651-810002 Количество на модель: 4
S651-810002
4
7

Номер детали на чертеже:

7

PIPE ASSY

Заводской номер: 31Q9-60240 Количество на модель: 1
31Q9-60240
1
8

Номер детали на чертеже:

8

Pipe Assy

Заводской номер: 31Q9-60280 Количество на модель: 1
31Q9-60280
1
9

Номер детали на чертеже:

9

PIPE ASSY

Заводской номер: 31Q9-60260 Количество на модель: 1
31Q9-60260
1
10

Номер детали на чертеже:

10

Hose Assy-Syn 0x0

Заводской номер: P843-042015 Количество на модель: 1
P843-042015
1
11

Номер детали на чертеже:

11

Hose Assy-Synf 0x0

Заводской номер: P843-042011 Количество на модель: 1
P843-042011
1
12

Номер детали на чертеже:

12

HOSE ASSY-SYN 0X90

Заводской номер: P860-042009 Количество на модель: 1
P860-042009
1
13

Номер детали на чертеже:

13

FITTING

Заводской номер: 31NB-50280 Количество на модель: 1
31NB-50280
1
14

Номер детали на чертеже:

14

CONNECTOR-TUBE

Заводской номер: 31Q8-60150 Количество на модель: 3
31Q8-60150
3
15

Номер детали на чертеже:

15

CLAMP-TUBE

Заводской номер: 31Q8-60160 Количество на модель: 2
31Q8-60160
2
16

Номер детали на чертеже:

16

CLAMP-TUBE

Заводской номер: 31Q8-60170 Количество на модель: 2
31Q8-60170
2
17

Номер детали на чертеже:

17

CONNECTOR

Заводской номер: E131-0626 Количество на модель: 3
E131-0626
3
18

Номер детали на чертеже:

18

CONNECTOR

Заводской номер: P010-430011 Количество на модель: 2
P010-430011
2
19

Номер детали на чертеже:

19

BOLT-W/WASHER

Заводской номер: S035-082026 Количество на модель: 4
S035-082026
4
