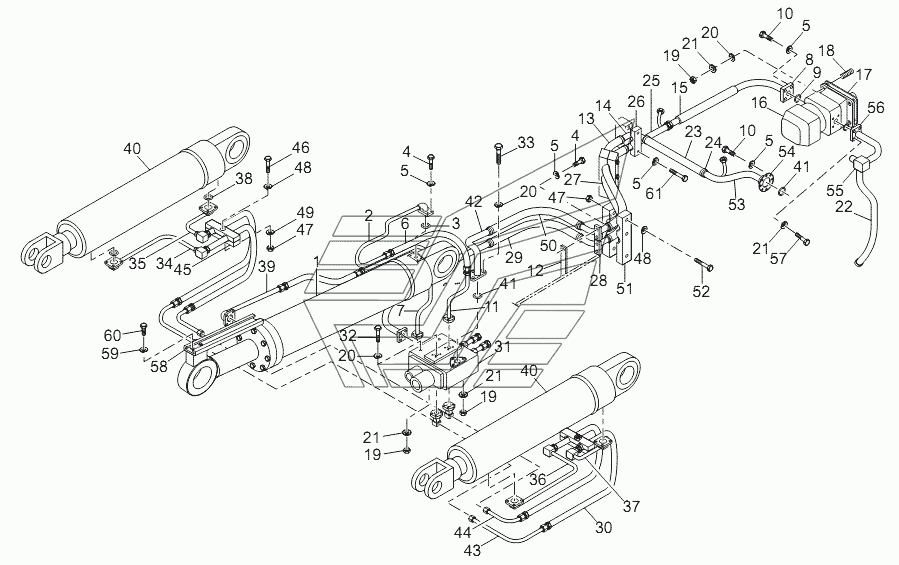

Implement hydraulic system (CDM833.07) CDM-833.00. Каталог 2010г.

Left steering Cylinder (Left:CDM833.06.03 Right:CDM833.06.02) CDM-833.00 Lift Cylinder (CDM833.07.02) CDM-833.00

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tilt cylinder

Заводской номер: CDM833.07.01 Количество на модель: 1
CDM833.07.01
1
2

Номер детали на чертеже:

2

Tilt cylinder rear chamber pipe

Заводской номер: LG30F.07I.03 Количество на модель: 1
LG30F.07I.03
1
3

Номер детали на чертеже:

3

O-ring

Заводской номер: GB/T3452.1-1992 Количество на модель: 2
GB/T3452.1-1992
2
4

Номер детали на чертеже:

4

Bolt

Заводской номер: GB/T5783 Количество на модель: 29
GB/T5783
29
5

Номер детали на чертеже:

5

Washer

Заводской номер: GB/T93 Количество на модель: 61
GB/T93
61
6

Номер детали на чертеже:

6

Tilt cylinder hose

Заводской номер: H-H/25/28-II-L950 Количество на модель: 2
H-H/25/28-II-L950
2
7

Номер детали на чертеже:

7

Pipe from multiple valve to tilt cylinder rear chamber

Заводской номер: LG30F.07I.04 Количество на модель: 1
LG30F.07I.04
1
8

Номер детали на чертеже:

8

Press plate

Заводской номер: LG853.07-007 Количество на модель: 6
LG853.07-007
6
9

Номер детали на чертеже:

9

O-ring

Заводской номер: GB/T3452.1-2005 Количество на модель: 6
GB/T3452.1-2005
6
11

Номер детали на чертеже:

11

Pipe from multiple valve to tilt cylinder rear chamber

Заводской номер: LG30F.07I.05 Количество на модель: 1
LG30F.07I.05
1
12

Номер детали на чертеже:

12

Front frame oil return transition connector

Заводской номер: LG30F.07I.06 Количество на модель: 1
LG30F.07I.06
1
13

Номер детали на чертеже:

13

Articulated oil return hose

Заводской номер: H-H/32/34-II-L880 Количество на модель: 1
H-H/32/34-II-L880
1
14

Номер детали на чертеже:

14

Rearframe oil return transition connector

Заводской номер: LG30F.07I.07 Количество на модель: 1
LG30F.07I.07
1
15

Номер детали на чертеже:

15

Implement pump outlet hose

Заводской номер: 90F(32)-H/25/28-ll-L800 Количество на модель: 1
90F(32)-H/25/28-ll-L800
1
16

Номер детали на чертеже:

16

Duplex gear pump

Заводской номер: LG30F.06.01 Количество на модель: 1
LG30F.06.01
1
17

Номер детали на чертеже:

17

Seal gasket

Заводской номер: LG853.06-001 Количество на модель: 1
LG853.06-001
1
18

Номер детали на чертеже:

18

Stud

Заводской номер: GB/T898 Количество на модель: 4
GB/T898
4
19

Номер детали на чертеже:

19

Nut

Заводской номер: GB/T6170 Количество на модель: 8
GB/T6170
8
20

Номер детали на чертеже:

20

Washer

Заводской номер: GB/T97.1 Количество на модель: 6
GB/T97.1
6
22

Номер детали на чертеже:

22

Duplex pump oil suction hose

Заводской номер: H-H/38/42-II-L900 Количество на модель: 1
H-H/38/42-II-L900
1
23

Номер детали на чертеже:

23

Rearframe oil return fabric hose

Заводской номер: Ф38x4-360 Количество на модель: 1
Ф38x4-360
1
24

Номер детали на чертеже:

24

Hose clamp

Заводской номер: JB/T8870-1999 Количество на модель: 2
JB/T8870-1999
2
25

Номер детали на чертеже:

25

Rearframe oil inlet transition connector

Заводской номер: LG30F.07I.08 Количество на модель: 1
LG30F.07I.08
1
26

Номер детали на чертеже:

26

Pipe clamp

Заводской номер: LG30F.07I-002 Количество на модель: 1
LG30F.07I-002
1
27

Номер детали на чертеже:

27

Articulated oil inlet hose

Заводской номер: H-H/25/28-2S-L880 Количество на модель: 1
H-H/25/28-2S-L880
1
28

Номер детали на чертеже:

28

Front frame oil inlet transition connector

Заводской номер: LG30F.07I.09 Количество на модель: 1
LG30F.07I.09
1
29

Номер детали на чертеже:

29

Distribution valve oil inlet hose

Заводской номер: 90F(32)-H/25/28-ll-L1000 Количество на модель: 1
90F(32)-H/25/28-ll-L1000
1
30

Номер детали на чертеже:

30

Hose assembly

Заводской номер: H-H/19/18-II-L892 Количество на модель: 4
H-H/19/18-II-L892
4
31

Номер детали на чертеже:

31

Multiple valve

Заводской номер: LG853.07.23 Количество на модель: 1
LG853.07.23
1
32

Номер детали на чертеже:

32

Bolt

Заводской номер: GB/T5782 Количество на модель: 2
GB/T5782
2
34

Номер детали на чертеже:

34

Lift cylinder front chamber pipe

Заводской номер: LG30F.071.10 Количество на модель: 1
LG30F.071.10
1
35

Номер детали на чертеже:

35

Lift cylinder rear chamber pipe

Заводской номер: LG30F.071.11 Количество на модель: 1
LG30F.071.11
1
36

Номер детали на чертеже:

36

Lift cylinder front chamber pipe

Заводской номер: LG30F.071.18 Количество на модель: 1
LG30F.071.18
1
37

Номер детали на чертеже:

37

Lift cylinder rear chamber pipe

Заводской номер: LG30F.071.19 Количество на модель: 1
LG30F.071.19
1
39

Номер детали на чертеже:

39

Tilt cylinder front chamber pipe

Заводской номер: LG30F.071.12 Количество на модель: 1
LG30F.071.12
1
40

Номер детали на чертеже:

40

Lift cylinder

Заводской номер: CDM833.07.02C Количество на модель: 2
CDM833.07.02C
2
41

Номер детали на чертеже:

41

O-ring

Заводской номер: GB1235-76 Количество на модель: 3
GB1235-76
3
42

Номер детали на чертеже:

42

Distribution valve oil return pipe

Заводской номер: LG30F.071.13 Количество на модель: 1
LG30F.071.13
1
43

Номер детали на чертеже:

43

Pipe from distribution valve to lift cylinder front chamber

Заводской номер: LG30F.071.14 Количество на модель: 1
LG30F.071.14
1
44

Номер детали на чертеже:

44

Pipe from distribution valve to lift cylinder rear chamber

Заводской номер: LG30F.071.15 Количество на модель: 1
LG30F.071.15
1
45

Номер детали на чертеже:

45

Lift cylinder oil inlet/outlet pipe clamp

Заводской номер: LG30F.07I-003 Количество на модель: 2
LG30F.07I-003
2
50

Номер детали на чертеже:

50

Front frame oil return hose

Заводской номер: H-H/32/34-II-L770 Количество на модель: 1
H-H/32/34-II-L770
1
51

Номер детали на чертеже:

51

Pipe clamp

Заводской номер: LG30F.07I-006 Количество на модель: 2
LG30F.07I-006
2
53

Номер детали на чертеже:

53

Hydraulic oil tank oil return pipe

Заводской номер: LG833B.07.01 Количество на модель: 1
LG833B.07.01
1
54

Номер детали на чертеже:

54

Press plate

Заводской номер: LG30F.07I-004 Количество на модель: 1
LG30F.07I-004
1
55

Номер детали на чертеже:

55

Duplex oil suction pipe

Заводской номер: LG30F.071.17 Количество на модель: 1
LG30F.071.17
1
56

Номер детали на чертеже:

56

Pump oil suction pipe press plate

Заводской номер: LG30F.07I-005 Количество на модель: 1
LG30F.07I-005
1
58

Номер детали на чертеже:

58

Tilt cylinder guard board

Заводской номер: LG50D.07-001 Количество на модель: 1
LG50D.07-001
1
