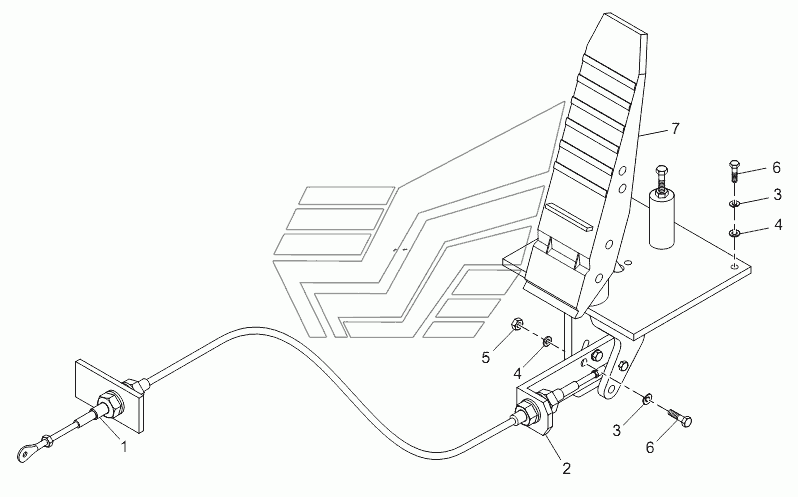

Throttle control assembly (LG30F.01 I .06) CDM-833.00. Каталог 2010г.

Вид отображения:

По ширине экрана

Масштаб

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Throttle flexible shaft

Заводской номер: LG30F.01I.06.01 Количество на модель: 1

LG30F.01I.06.01

Номер детали на чертеже:

Flexible shaft support

Заводской номер: LG30F.01I.06-001 Количество на модель: 1

LG30F.01I.06-001

Номер детали на чертеже:

Washer

Заводской номер: GB/T93 Количество на модель: 5

GB/T93

Номер детали на чертеже:

Washer

Заводской номер: GB/T97.1 Количество на модель: 7

GB/T97.1

Номер детали на чертеже:

Nut

Заводской номер: GB/T6170 Количество на модель: 2

GB/T6170

Номер детали на чертеже:

Bolt

Заводской номер: GB/T5783 Количество на модель: 5

GB/T5783

Номер детали на чертеже:

Throttle pedal assembly

Заводской номер: LG853.01.06.02 Количество на модель: 1

LG853.01.06.02
