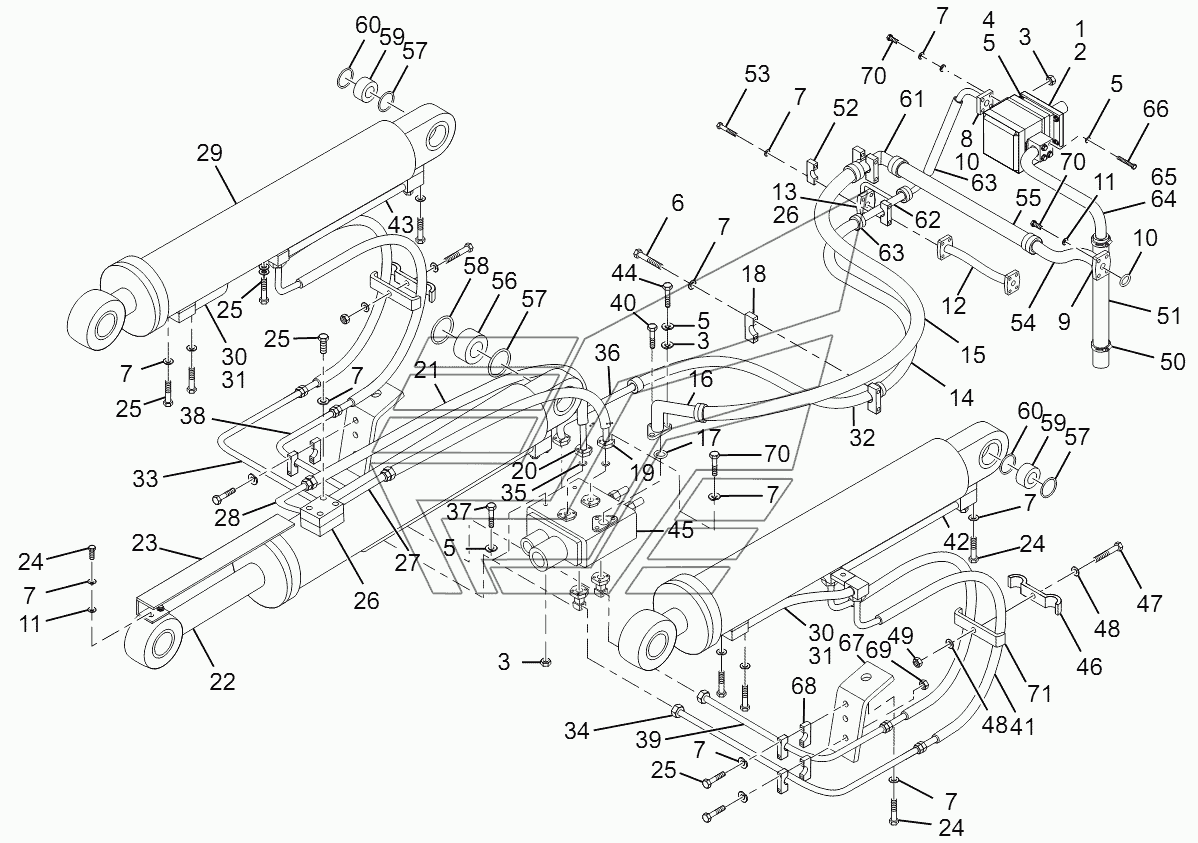

Implement Hydraulic System (CDM853.07) CDM-853.00. Каталог 2010г.

Steering Cylinder (LG853.06.03) CDM-853.00 Hydraulic Tank Assembly (LG853.13.09) CDM-853.00

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

pump

Заводской номер: LG853.07.22 Количество на модель: 1
LG853.07.22
1
2

Номер детали на чертеже:

2

Seal gasket

Заводской номер: LG853.06-001 Количество на модель: 1
LG853.06-001
1
3

Номер детали на чертеже:

3

Nut

Заводской номер: GB/T6170-2000 Количество на модель: 8
GB/T6170-2000
8
4

Номер детали на чертеже:

4

Washer

Заводской номер: GB/T97.1-2002 Количество на модель: 2
GB/T97.1-2002
2
5

Номер детали на чертеже:

5

Washer

Заводской номер: GB/T93-1987 Количество на модель: 12
GB/T93-1987
12
6

Номер детали на чертеже:

6

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 6
GB/T5783-2000
6
8

Номер детали на чертеже:

8

Press plate

Заводской номер: LG853.07-007 Количество на модель: 7
LG853.07-007
7
9

Номер детали на чертеже:

9

Plate

Заводской номер: LG853.07-001 Количество на модель: 1
LG853.07-001
1
10

Номер детали на чертеже:

10

O-ring

Заводской номер: GB/T3452.1-1992 Количество на модель: 1
GB/T3452.1-1992
1
12

Номер детали на чертеже:

12

Priority valve distributing hose

Заводской номер: F-H/25/28-2S Количество на модель: 1
F-H/25/28-2S
1
13

Номер детали на чертеже:

13

Press plate

Заводской номер: LG853.06-004 Количество на модель: 1
LG853.06-004
1
14

Номер детали на чертеже:

14

Implement pump middle articulated oil outlet hose

Заводской номер: H-H/32/34-3S Количество на модель: 1
H-H/32/34-3S
1
15

Номер детали на чертеже:

15

Distribution valve oil return pipe

Заводской номер: H-H/38/42-II Количество на модель: 1
H-H/38/42-II
1
16

Номер детали на чертеже:

16

Distribution valve oil return pipe

Заводской номер: LG853.07.03 Количество на модель: 1
LG853.07.03
1
17

Номер детали на чертеже:

17

O-ring

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
18

Номер детали на чертеже:

18

Front (rear) frame oil inlet transition connector press plate

Заводской номер: LG853.07-002 Количество на модель: 1
LG853.07-002
1
19

Номер детали на чертеже:

19

Small chamber pipe from distribution valve to tilt cylinder

Заводской номер: LG853.07.05 Количество на модель: 1
LG853.07.05
1
20

Номер детали на чертеже:

20

Big chamber pipe from distribution valve to tilt cylinder

Заводской номер: LG853.07.06 Количество на модель: 1
LG853.07.06
1
21

Номер детали на чертеже:

21

Pipe from distribution valve to tilt

Заводской номер: H-H/25/28-2S Количество на модель: 2
H-H/25/28-2S
2
22

Номер детали на чертеже:

22

Tilt cylinder

Заводской номер: CDM853.07.01 Количество на модель: 1
CDM853.07.01
1
23

Номер детали на чертеже:

23

Bucket cylinder guard board

Заводской номер: LG853.07-013 Количество на модель: 1
LG853.07-013
1
25

Номер детали на чертеже:

25

Bolt

Заводской номер: GB/T5782-2000 Количество на модель: 10
GB/T5782-2000
10
27

Номер детали на чертеже:

27

Tilt cylinder front chamber pipe

Заводской номер: LG853.07.08 Количество на модель: 1
LG853.07.08
1
28

Номер детали на чертеже:

28

Tilt cylinder rear chamber pipe

Заводской номер: LG853.07.09 Количество на модель: 1
LG853.07.09
1
29

Номер детали на чертеже:

29

Lift cylinder

Заводской номер: CDM853.07.02 Количество на модель: 2
CDM853.07.02
2
30

Номер детали на чертеже:

30

Lift arm small chamber pipe

Заводской номер: LG853.07.10 Количество на модель: 2
LG853.07.10
2
32

Номер детали на чертеже:

32

Distribution valve oil inlet pipe

Заводской номер: LG853.07.24 Количество на модель: 1
LG853.07.24
1
33

Номер детали на чертеже:

33

Big chamber pipe from distribution valve to lift arm

Заводской номер: LG853.07.12 Количество на модель: 1
LG853.07.12
1
34

Номер детали на чертеже:

34

Big chamber pipe from distribution valve to lift arm II

Заводской номер: LG853.07.13 Количество на модель: 1
LG853.07.13
1
36

Номер детали на чертеже:

36

Distribution valve oil inlet pipe

Заводской номер: 90F-90F-32-4S-L350 Количество на модель: 1
90F-90F-32-4S-L350
1
38

Номер детали на чертеже:

38

Small chamber pipe from distribution valve to lift arm II

Заводской номер: LG853.07.14 Количество на модель: 1
LG853.07.14
1
39

Номер детали на чертеже:

39

Small chamber pipe from distribution valve to lift arm

Заводской номер: LG853.07.15 Количество на модель: 1
LG853.07.15
1
41

Номер детали на чертеже:

41

Lift cylinder hose

Заводской номер: 45H-H/25-2S-L1520 Количество на модель: 4
45H-H/25-2S-L1520
4
42

Номер детали на чертеже:

42

Lift arm big chamber pipe

Заводской номер: LG853.07.16 Количество на модель: 1
LG853.07.16
1
43

Номер детали на чертеже:

43

Lift arm big chamber pipe

Заводской номер: LG853.07.17 Количество на модель: 1
LG853.07.17
1
45

Номер детали на чертеже:

45

Multiple valve

Заводской номер: LG853.07.23 Количество на модель: 1
LG853.07.23
1
46

Номер детали на чертеже:

46

Pipe clamp

Заводской номер: LG855.07-001 Количество на модель: 4
LG855.07-001
4
50

Номер детали на чертеже:

50

Pipe clamp

Заводской номер: JB/ZQ3777-86 Количество на модель: 2
JB/ZQ3777-86
2
51

Номер детали на чертеже:

51

Implement oil suction hose

Заводской номер: ф45X500 Количество на модель: 1
ф45X500
1
52

Номер детали на чертеже:

52

Rear frame oil return transition connector press plate

Заводской номер: LG853.07-004 Количество на модель: 1
LG853.07-004
1
54

Номер детали на чертеже:

54

Hydraulic system oil return pipe

Заводской номер: LG853.07.18 Количество на модель: 1
LG853.07.18
1
55

Номер детали на чертеже:

55

Oil return tank hose

Заводской номер: H-H/38/42-II-L445 Количество на модель: 1
H-H/38/42-II-L445
1
56

Номер детали на чертеже:

56

Seal seat connected to tilt cylinder

Заводской номер: LG853.07-005 Количество на модель: 2
LG853.07-005
2
59

Номер детали на чертеже:

59

Seal seat connected to lift cylinder

Заводской номер: LG853.07-006 Количество на модель: 4
LG853.07-006
4
61

Номер детали на чертеже:

61

Rear frame oil return transition connector

Заводской номер: LG853.07.19 Количество на модель: 1
LG853.07.19
1
62

Номер детали на чертеже:

62

mplement pump oil outlet transition connector

Заводской номер: LG853.07.20 Количество на модель: 1
LG853.07.20
1
63

Номер детали на чертеже:

63

Implement pump oil outlet hose

Заводской номер: 85F(32)-H/25/28-2S-L415 Количество на модель: 1
85F(32)-H/25/28-2S-L415
1
64

Номер детали на чертеже:

64

Implement pump oil suction hose

Заводской номер: LG853.07.21 Количество на модель: 1
LG853.07.21
1
67

Номер детали на чертеже:

67

Pipe fixed

Заводской номер: LG853.07-011 Количество на модель: 2
LG853.07-011
2
68

Номер детали на чертеже:

68

Press plate

Заводской номер: LG853.07-012 Количество на модель: 4
LG853.07-012
4
71

Номер детали на чертеже:

71

Pipe clamp press plate

Заводской номер: LG855.07-006 Количество на модель: 4
LG855.07-006
4
