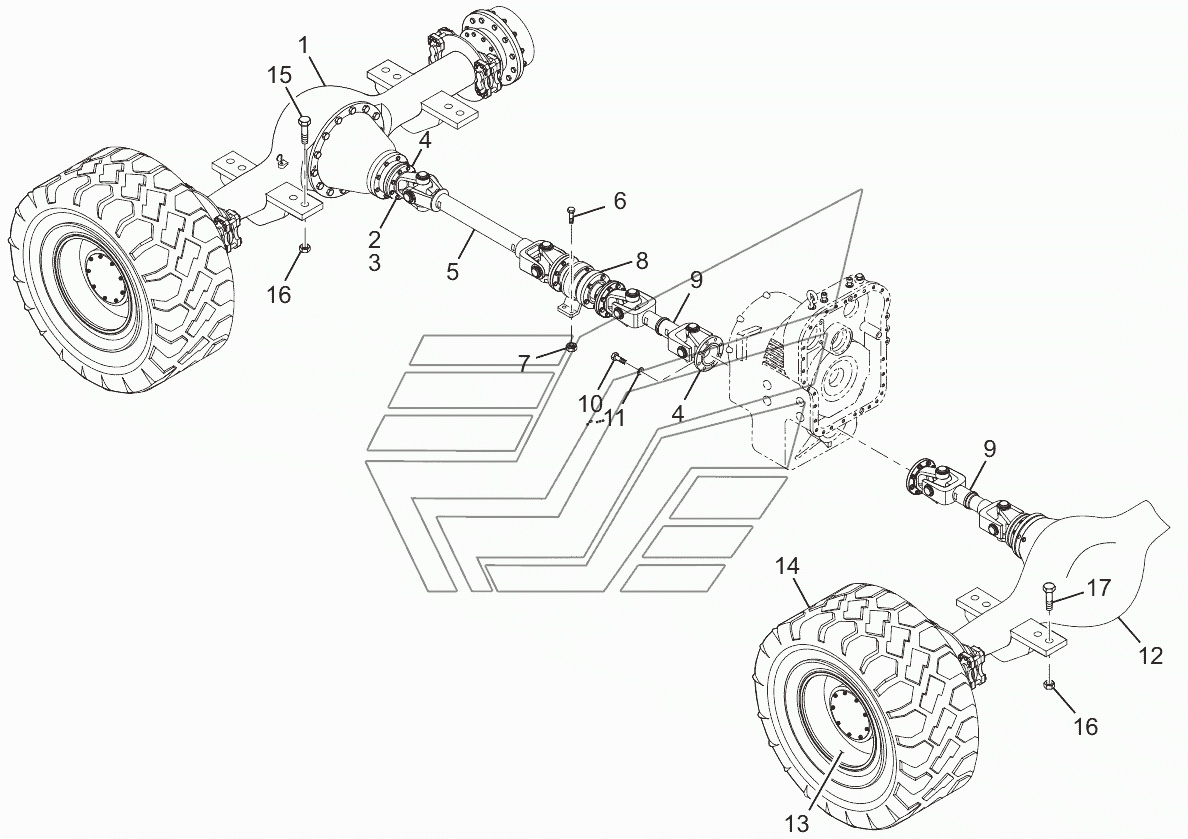

Axle system CDM-856D. Каталог 2010г.

Parking brake CDM-856D Main reductor assembly (LG50F.04300A, LG50F.04600A) CDM-856D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
13
14
15
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Front axle assembly

Заводской номер: LG50EX.04.01 Количество на модель: 1
LG50EX.04.01
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: GB/T5786-2000 Количество на модель: 40
GB/T5786-2000
40
3

Номер детали на чертеже:

3

Lock nut

Заводской номер: GB/T889.2-2000 Количество на модель: 40
GB/T889.2-2000
40
4

Номер детали на чертеже:

4

Locating ring

Заводской номер: LG853.04-001 Количество на модель: 2
LG853.04-001
2
5

Номер детали на чертеже:

5

Front drive shaft assembly

Заводской номер: CDM856E.04I.01 Количество на модель: 1
CDM856E.04I.01
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
7

Номер детали на чертеже:

7

Nut

Заводской номер: GB/T889.1 Количество на модель: 4
GB/T889.1
4
8

Номер детали на чертеже:

8

Intermediate support

Заводской номер: CDM856E.04I.02 Количество на модель: 1
CDM856E.04I.02
1
9

Номер детали на чертеже:

9

Intermediate/rear drive shaft assembly

Заводской номер: CDM856E.04I.03 Количество на модель: 2
CDM856E.04I.03
2
11

Номер детали на чертеже:

11

Washer

Заводской номер: GB/T93-1987 Количество на модель: 8
GB/T93-1987
8
12

Номер детали на чертеже:

12

Rear axle assembly

Заводской номер: LG50EX.04.05 Количество на модель: 1
LG50EX.04.05
1
13

Номер детали на чертеже:

13

Rim assembly

Заводской номер: LG853.04I.05 Количество на модель: 4
LG853.04I.05
4
14

Номер детали на чертеже:

14

Tyre

Заводской номер: GB/T2980-2001 Количество на модель: 4
GB/T2980-2001
4
15

Номер детали на чертеже:

15

Front axle bolt

Заводской номер: LG853.04-002 Количество на модель: 8
LG853.04-002
8
17

Номер детали на чертеже:

17

Rear axle bolt

Заводской номер: LG853.04-003 Количество на модель: 8
LG853.04-003
8
