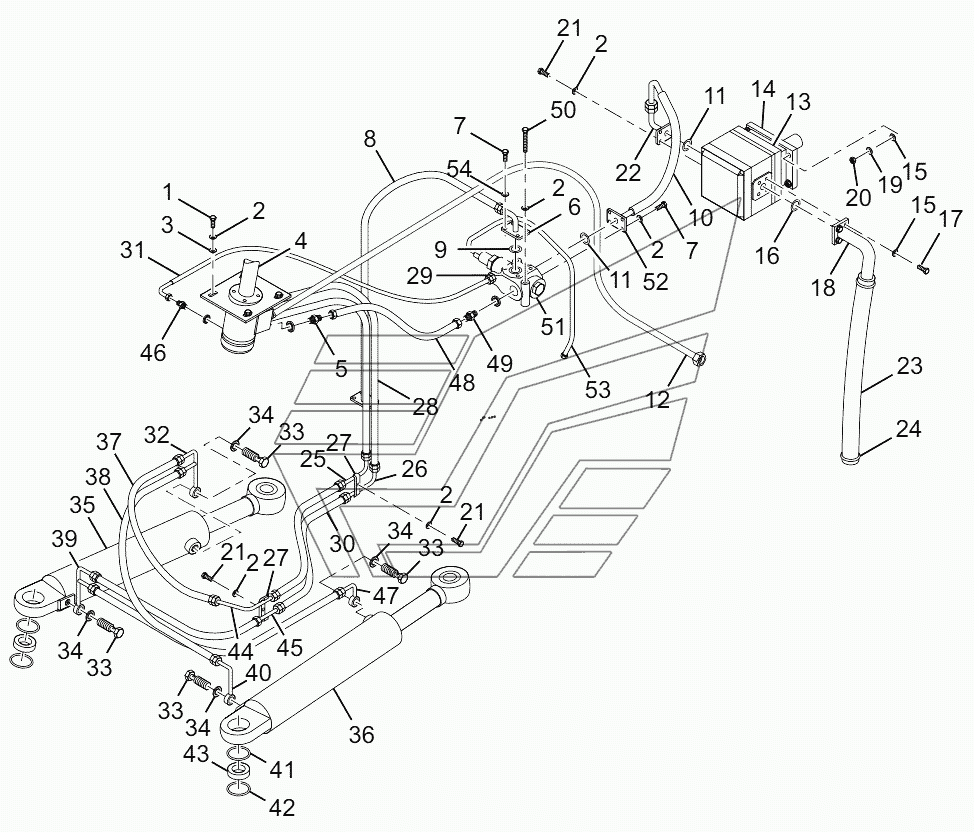

Hydraulic steering system CDM-856D. Каталог 2010г.

Control system CDM-856D Hydraulic steering gear CDM-856D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 4
GB/T5783-2000
4
2

Номер детали на чертеже:

2

Washer

Заводской номер: GB/T93-1987 Количество на модель: 4
GB/T93-1987
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: GB/T97.1-2002 Количество на модель: 4
GB/T97.1-2002
4
4

Номер детали на чертеже:

4

Hydraulic steering gear

Заводской номер: CDM856E.06I.01 Количество на модель: 1
CDM856E.06I.01
1
5

Номер детали на чертеже:

5

Adapter

Заводской номер: L1CH-27-20 Количество на модель: 4
L1CH-27-20
4
6

Номер детали на чертеже:

6

Press plate

Заводской номер: LG853.06-004 Количество на модель: 1
LG853.06-004
1
8

Номер детали на чертеже:

8

Priority valve shunt hose

Заводской номер: 87311-16/87391-16x2N16x1040 Количество на модель: 1
87311-16/87391-16x2N16x1040
1
9

Номер детали на чертеже:

9

O-ring

Заводской номер: GB3452.1-2005 Количество на модель: 1
GB3452.1-2005
1
10

Номер детали на чертеже:

10

Priority valve oil inlet hose

Заводской номер: 80H-100gr-15F(32)/25/28-2S-L570 Количество на модель: 1
80H-100gr-15F(32)/25/28-2S-L570
1
11

Номер детали на чертеже:

11

O-ring

Заводской номер: GB/T3452.1-2005 Количество на модель: 3
GB/T3452.1-2005
3
12

Номер детали на чертеже:

12

Steering oil return hose

Заводской номер: 20491-27T/20431-27Tx1W12x1350/270gr Количество на модель:
20491-27T/20431-27Tx1W12x1350/270gr
13

Номер детали на чертеже:

13

Gear pump

Заводской номер: P51A579BE0120-01 Количество на модель: 1
P51A579BE0120-01
1
14

Номер детали на чертеже:

14

Seal gasket

Заводской номер: LG853.06-001 Количество на модель: 1
LG853.06-001
1
16

Номер детали на чертеже:

16

O-ring

Заводской номер: GB/T3452.1-1982 Количество на модель: 1
GB/T3452.1-1982
1
18

Номер детали на чертеже:

18

Steering pump oil inlet pipe

Заводской номер: LG855.06.01 Количество на модель: 1
LG855.06.01
1
20

Номер детали на чертеже:

20

Nut

Заводской номер: GB/T6170-2000 Количество на модель: 8
GB/T6170-2000
8
22

Номер детали на чертеже:

22

Steering pump oil outlet pipe

Заводской номер: LG50EX.06.02 Количество на модель: 1
LG50EX.06.02
1
23

Номер детали на чертеже:

23

Oil suction hose

Заводской номер: Ф51x4-L520 Количество на модель: 1
Ф51x4-L520
1
24

Номер детали на чертеже:

24

Hose clamp

Заводской номер: JB/T8870-1999 Количество на модель: 2
JB/T8870-1999
2
25

Номер детали на чертеже:

25

Rear frame turning transition pipe

Заводской номер: LG855.06.04 Количество на модель: 1
LG855.06.04
1
26

Номер детали на чертеже:

26

Rear frame turning transition pipe

Заводской номер: LG855.06.05 Количество на модель: 1
LG855.06.05
1
27

Номер детали на чертеже:

27

Rear frame steering transition connector press plate

Заводской номер: LG853.06-005 Количество на модель: 2
LG853.06-005
2
28

Номер детали на чертеже:

28

Steering gear oil outlet hose for AB

Заводской номер: 20431-27/20411-27x2W12x1252 Количество на модель: 2
20431-27/20411-27x2W12x1252
2
29

Номер детали на чертеже:

29

Priority valve connector for LS

Заводской номер: L1CH9-14-12OG Количество на модель: 1
L1CH9-14-12OG
1
30

Номер детали на чертеже:

30

Steering cylinder oil inlet hose

Заводской номер: H-H/19/18-II-L1152 Количество на модель: 2
H-H/19/18-II-L1152
2
31

Номер детали на чертеже:

31

Steering gear hose for LS

Заводской номер: 20411-14/20491-14x2W05x700 Количество на модель: 1
20411-14/20491-14x2W05x700
1
32

Номер детали на чертеже:

32

Small chamber pipe of right steering cylinder

Заводской номер: LG855.06.06 Количество на модель: 1
LG855.06.06
1
33

Номер детали на чертеже:

33

Articulated bolt

Заводской номер: JB/T999-1977 Количество на модель: 4
JB/T999-1977
4
34

Номер детали на чертеже:

34

Copper pad

Заводской номер: JB/T966-2005 Количество на модель: 8
JB/T966-2005
8
35

Номер детали на чертеже:

35

Right steering cylinder

Заводской номер: CDM855.06.14 Количество на модель: 1
CDM855.06.14
1
36

Номер детали на чертеже:

36

Left steering cylinder

Заводской номер: CDM855.06.13 Количество на модель: 1
CDM855.06.13
1
37

Номер детали на чертеже:

37

Hose between steering cylinder

Заводской номер: H-H/19/18-II-L685 Количество на модель: 2
H-H/19/18-II-L685
2
38

Номер детали на чертеже:

38

Steering hose

Заводской номер: H-H/19/18-II-L650 Количество на модель: 2
H-H/19/18-II-L650
2
39

Номер детали на чертеже:

39

Big chamber pipe of right steering cylinder

Заводской номер: LG855.06.07 Количество на модель: 1
LG855.06.07
1
40

Номер детали на чертеже:

40

Big chamber pipe of left steering cylinder

Заводской номер: LG855.06.08 Количество на модель: 1
LG855.06.08
1
43

Номер детали на чертеже:

43

Connecting seal seat for steering cylinder

Заводской номер: LG855.06-001 Количество на модель: 8
LG855.06-001
8
44

Номер детали на чертеже:

44

Front frame right steering transition connector

Заводской номер: LG855.06.09 Количество на модель: 1
LG855.06.09
1
45

Номер детали на чертеже:

45

Front frame left steering transition connector

Заводской номер: LG855.06.10 Количество на модель: 1
LG855.06.10
1
46

Номер детали на чертеже:

46

Connector

Заводской номер: L1CH-14-12 Количество на модель: 2
L1CH-14-12
2
47

Номер детали на чертеже:

47

Small chamber pipe of left steering cylinder

Заводской номер: LG855.06.11 Количество на модель: 1
LG855.06.11
1
48

Номер детали на чертеже:

48

Hose from priority valve to steering gear

Заводской номер: 20491-27T/20431-27Tx2W12x500/90gr Количество на модель: 1
20491-27T/20431-27Tx2W12x500/90gr
1
49

Номер детали на чертеже:

49

Adapter

Заводской номер: L1CH-27-33 Количество на модель: 1
L1CH-27-33
1
50

Номер детали на чертеже:

50

Bolt

Заводской номер: GB/T5782-2000 Количество на модель: 2
GB/T5782-2000
2
51

Номер детали на чертеже:

51

Priority valve

Заводской номер: LG853.06.09 Количество на модель: 1
LG853.06.09
1
52

Номер детали на чертеже:

52

Press plate

Заводской номер: LG853.07-007 Количество на модель: 1
LG853.07-007
1
53

Номер детали на чертеже:

53

Priority valve leakage hose

Заводской номер: 20411-14x20491-14x1W05x800 Количество на модель: 1
20411-14x20491-14x1W05x800
1
