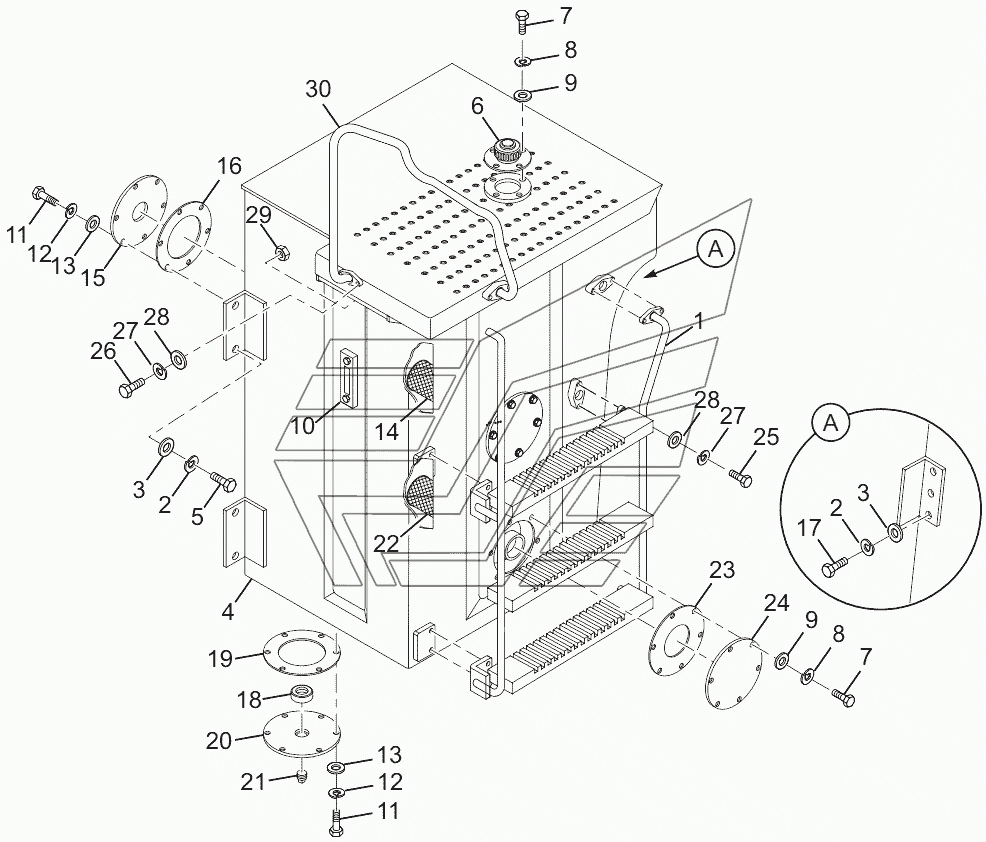

Hydraulic tank assembly (CDM856E.13II.09) CDM-856D. Каталог 2010г.

Implement hydraulic system CDM-856D Lift cylinder (CDM855.07.02) CDM-856D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Left handrail assembly

Заводской номер: CDM856E.13I.09.03 Количество на модель: 1
CDM856E.13I.09.03
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: GB/T93 Количество на модель: 7
GB/T93
7
3

Номер детали на чертеже:

3

Washer

Заводской номер: GB/T97.1 Количество на модель: 7
GB/T97.1
7
4

Номер детали на чертеже:

4

Hydraulic tank body

Заводской номер: CDM856E.13II.09.01 Количество на модель: 1
CDM856E.13II.09.01
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
6

Номер детали на чертеже:

6

Air filter

Заводской номер: LG853.13.08.04 Количество на модель: 1
LG853.13.08.04
1
10

Номер детали на чертеже:

10

Oil indicator

Заводской номер: CDM856E.13I.08.04 Количество на модель: 1
CDM856E.13I.08.04
1
14

Номер детали на чертеже:

14

Oil return filter

Заводской номер: LG855.13.09.03 Количество на модель: 1
LG855.13.09.03
1
15

Номер детали на чертеже:

15

Oil return flange cover

Заводской номер: CDM856E.13I.09.02 Количество на модель: 1
CDM856E.13I.09.02
1
16

Номер детали на чертеже:

16

Gasket

Заводской номер: LG855.13.09-001 Количество на модель: 1
LG855.13.09-001
1
18

Номер детали на чертеже:

18

Magnet

Заводской номер: LG853.13.08-003 Количество на модель: 1
LG853.13.08-003
1
19

Номер детали на чертеже:

19

Gasket

Заводской номер: LG853.13.08-002 Количество на модель: 1
LG853.13.08-002
1
20

Номер детали на чертеже:

20

Oil drain cover

Заводской номер: LG853.13.08.03 Количество на модель: 1
LG853.13.08.03
1
21

Номер детали на чертеже:

21

Plug

Заводской номер: LG853.13.08-001 Количество на модель: 1
LG853.13.08-001
1
22

Номер детали на чертеже:

22

Oil suction filer

Заводской номер: LG855.13.09.05 Количество на модель: 1
LG855.13.09.05
1
23

Номер детали на чертеже:

23

Gasket

Заводской номер: LG853.13.09-002 Количество на модель: 2
LG853.13.09-002
2
24

Номер детали на чертеже:

24

Flange cover

Заводской номер: LG853.13.09.03 Количество на модель: 2
LG853.13.09.03
2
29

Номер детали на чертеже:

29

Nut

Заводской номер: GB/T6170 Количество на модель: 4
GB/T6170
4
30

Номер детали на чертеже:

30

Top rotary welding right

Заводской номер: CDM856E.13I.09.04 Количество на модель: 1
CDM856E.13I.09.04
1
